钢结构螺栓符号大全图解

商洛钢结构施工工程2024-12-052阅读0评论

钢结构螺栓符号大全图解是一本介绍各种钢结构螺栓符号的书籍。本书主要介绍了钢结构螺栓的符号表示方法、符号的含义和用途，以及如何正确使用这些符号。书中还提供了一些常见的钢结构螺栓符号的示例，帮助读者更好地理解和掌握这些符号的使用。本书还介绍了一些钢结构螺栓的安装方法和注意事项，帮助读者在实际工作中更好地应用这些知识。这本《钢结构螺栓符号大全图解》是一本实用的工具书，对于从事钢结构设计和施工的人员来说是非常有价值的参考资料。

钢结构螺栓符号大全图解

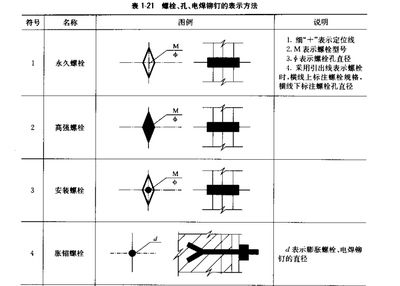

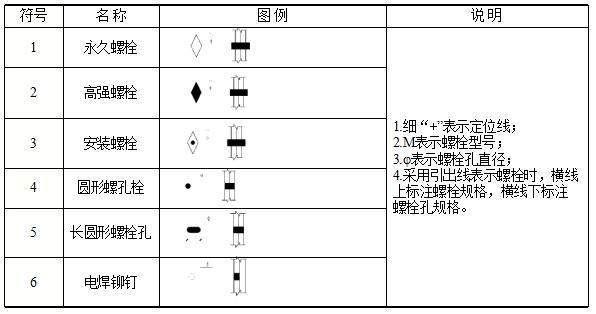

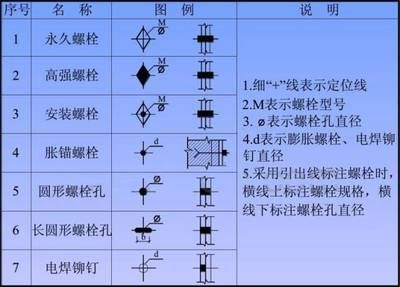

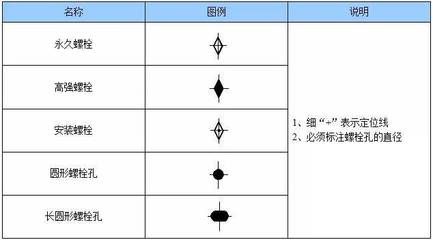

钢结构螺栓在施工图纸中的表示通常使用特定的符号来传达其规格、类型和其他重要信息。以下是根据搜索结果整理的钢结构螺栓符号大全图解：

符号类型	解释
螺栓直径符号	一般使用"M"或"Φ"符号表示，后接螺栓直径的尺寸，例如"M20"或"Φ20"。
螺栓等级符号	一般使用数字和字母组合的方式表示，例如"8.8"、"10.9"等，表示螺栓的强度等级。
螺栓长度符号	一般使用"L"符号表示，后接螺栓长度的尺寸，例如"L100"或"L120"。
螺栓排列符号	一般使用字母和数字组合的方式表示，例如"M20x4"表示螺栓直径为20mm，排列方式为4个螺栓。
螺栓数量符号	一般使用数字表示，例如"4"表示该连接处需要使用4个螺栓。

这些符号的具体形式可能会因设计标准、图纸制图规范和项目要求等因素而有所不同，因此在实际应用中应根据具体情况确认。
