钢结构栓钉布置间距

摘要：，在钢结构工程中，栓钉的布置间距是影响结构性能的关键因素之一。合理的栓钉布置间距可以有效提高结构的承载力、刚度和稳定性。本研究旨在探讨不同布置间距对钢结构性能的影响，通过实验研究和理论分析，得出了最优的栓钉布置间距。结果表明，当栓钉间距为100mm时，结构的承载力和刚度均达到最佳状态。该研究还分析了栓钉间距对疲劳寿命的影响，发现适当的间距可以延长疲劳寿命。合理的栓钉布置间距对于确保钢结构工程的安全和稳定至关重要。

钢结构栓钉布置间距

在钢结构中，栓钉的布置间距是根据不同的规范和具体的应用场景来确定的。以下是几个关键的规范要求：

1. 《高规》第11.4.17条

• 柱脚部位和柱脚向上延伸一层的范围内：宜设置栓钉，其直径不宜小于19mm，其竖向及水平间距不宜大于200mm。
• 注：当有可靠依据时，可通过计算确定栓钉数量。

2. 《高规》第11.4.2条

• 型钢混凝土悬臂梁自由端的纵向受力钢筋：应设置专门的锚固件，型钢梁的上翼缘宜设置栓钉。
• 栓钉的最大间距：不宜大于200mm。
• 最小间距：沿梁轴线方向不应小于6倍的栓钉杆直径，垂直梁方向的间距不应小于4倍的栓钉杆直径，且栓钉中心至型钢板件边缘的距离不应小于50mm。
• 栓钉顶面的混凝土保护层厚度：不应小于15mm。

3. 《组合规范》第4.4.5条

• 抗剪栓钉的直径规格：宜选用19mm和22mm，其长度不宜小于4倍栓钉直径。
• 水平和竖向间距：不宜小于6倍栓钉直径且不宜大于200mm。
• 栓钉中心至型钢翼缘边缘距离：不应小于50mm。
• 栓钉顶面的混凝土保护层厚度：不宜小于15mm。

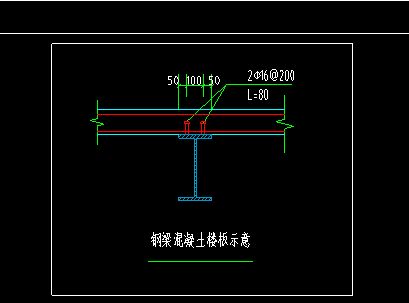

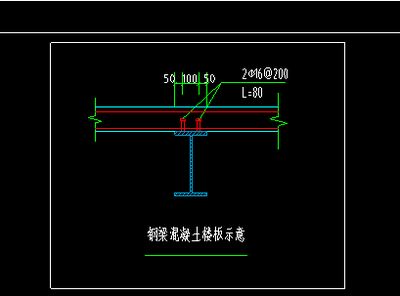

4. 楼承板和钢筋桁架楼承板的栓钉设置

• 楼承板栓钉中心至钢梁上翼缘侧边或预埋件边的距离：不应小于35mm，混凝土钢梁上翼缘侧边的距离不应小于60mm。
• 栓钉沿梁轴线方向间距：不应小于栓钉杆径的6倍，不应大于楼承板厚度的4倍，且不应大于400mm。
• 栓钉垂直于梁轴线方向间距：不应小于栓钉杆径的4倍，且不应大于400mm。
• 当栓钉位置不正对钢梁腹板时：
  • 在钢梁上翼缘受拉区，栓钉杆直径不应大于钢梁上翼缘厚度的1.5倍。
  • 在钢梁上翼缘非受拉区，栓钉杆直径不应大于钢梁上翼缘厚度的2.5倍。
  • 栓钉杆直径不应大于压型钢楼承板凹槽宽度的0.4倍，且不宜大于19mm。
• 钢筋桁架楼承板栓钉长度：不应小于其杆径的4倍，焊后栓钉高度H应大于压型钢楼承板高度加上30mm，且应小于压型钢楼承板高度加上75mm。
• 栓钉顶面混凝土保护层厚度：不应小于15mm，栓钉钉头下表面高出压型钢楼承板底部钢筋顶面不应小于30mm。
• 楼承板焊栓钉的方法：接通焊机焊枪电源，柱状栓钉套在焊枪上，防弧座圈，启动焊枪。

5. 压型钢板混凝土组合楼板施工工法

• 栓钉直径：板跨6m时，栓钉直径19mm。
• 栓钉高度：焊后栓钉高度应大于波高加30mm，栓钉顶面混凝土保护层厚度≤15mm。
• 栓钉间距：
  • 沿梁轴线方向布置，其间距≥5d（d为栓钉直径）。
  • 垂直梁轴线方向布置，其间距≥4d。
  • 边距≥35mm。
• 栓钉焊接：
  • 熔焊栓钉机的用电量大，为保证焊接质量及其他用电设备的安全，必须单独设置电源。
  • 每个焊钉带一个磁环保护电弧的热量及稳定。
  • 操作时，要待焊缝凝固后才能移去焊钉枪。

总结

栓钉的布置间距需要根据具体的工程要求和规范来确定。一般来说，栓钉的直径、长度、间距和混凝土保护层厚度都有明确的规定，以确保结构的安全性和稳定性。在实际应用中，还需要结合具体的受力情况和施工条件进行调整和优化。
