钢结构厂房是一种常见的工业建筑结构，它利用钢材的高强度和良好的可塑性来构建各种类型的工业设施。这种结构通常具有以下特点：，，1. 强度高：钢结构由于其材料特性，能够承受较大的荷载，包括风载、雪载等自然因素，以及机械负荷如机器重量和震动。，2. 施工速度快：钢结构工厂可以快速地组装和拆卸，便于大规模建设和快速重建。，3. 灵活性高：钢结构可以根据需要灵活地调整设计，适应不同的工业需求。，4. 抗震性能好：钢结构在地震等自然灾害发生时，由于其轻质和刚度大的特性，能更好地吸收和分散能量，减少灾害影响。，5. 维护成本低：钢结构相对于传统的混凝土结构，维护成本较低，且易于清洁和维护。，，钢结构厂房因其独特的优点，在现代工业建筑中得到了广泛的应用。

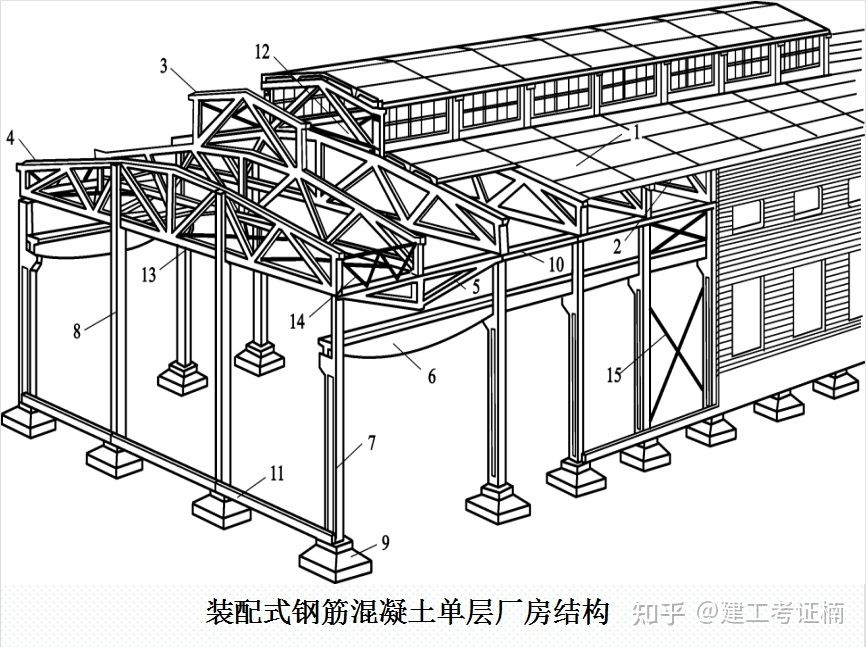

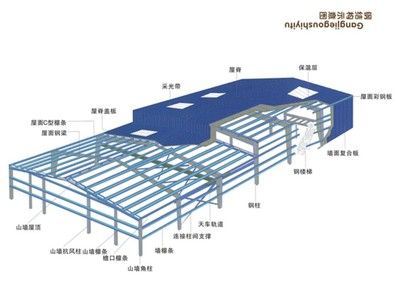

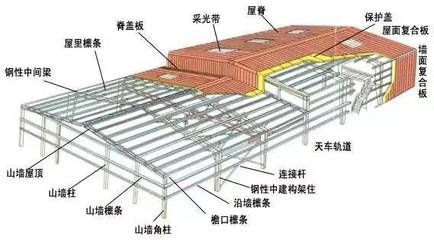

钢结构厂房图解

钢结构厂房是一种常见的工业与民用建筑设施，其主要特点是承重构件由钢材组成，包括钢柱子、钢梁、钢结构基础、钢屋架等。钢结构厂房因其质量轻、强度高、跨度大等特点，在现代建筑中得到了广泛应用。以下是关于钢结构厂房的一些详细解释和图解。

建筑体系

门式刚架体系

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

多层框架体系

多层框架体系包括纯刚接框架、刚接-支撑框架和支撑式框架。框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

支撑、系杆

支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。

隅撑

隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。在多层框架体系中，梁柱刚接的位置常设置水平隅撑。

吊车梁

吊车梁为吊车荷载的承载构件，由钢板焊接成型。吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。

屋面、墙面压型钢板

屋面、墙面压型钢板有多种板型，如HV-203KL-406板、HV-380SF-760板、HV-475SF-475板等。这些板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波谷平直段与墙梁固定。

天沟

天沟为钢板折制成型，根据钢板选用的材质和涂层情况，可分为普通钢板天沟、镀锌钢板天沟、不锈钢板天沟三类。

以上是对钢结构厂房的一些基本图解和解释。在实际设计和施工过程中，还需要考虑更多的细节和技术要求。
