网架设计教程图解(网架设计教程图解_网架设计教程)
网架设计教程图解提供了详细的步骤和指导,帮助用户理解并掌握网架结构的设计过程。该教程以图解形式呈现,使复杂的设计步骤变得直观易懂。介绍了网架的基本概念和类型,然后详细讲解了网架的结构设计和计算方法,包括杆件的选取、连接方式以及荷载的计算等。教程还介绍了如何利用计算机辅助设计软件进行网架的建模和分析,为工程师提供了实用的工具和方法。通过几个实际案例,展示了如何将理论知识应用于实际操作中,确保设计的有效性和可靠性。网架设计教程图解是一本全面且实用的参考书籍,适合初入此领域的工程师或学生阅读学习。
网架设计教程图解
网架设计是一项复杂而精细的工作,它涉及到结构工程、材料科学等多个领域的知识。以下是根据搜索结果整理的网架设计教程图解,帮助您更好地理解和掌握网架设计的基本概念和步骤。
1. 网架结构简介

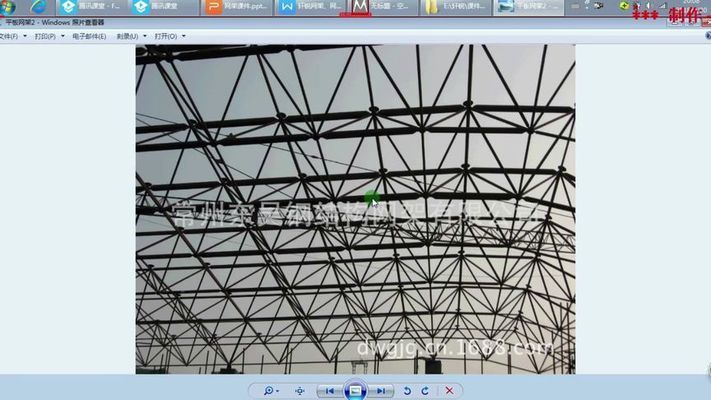

网架结构是一种空间杆系结构,由多个杆件按照一定的规律连接而成,形成一种网格状的结构形式。这种结构具有较高的承载能力和稳定性,可以通过杆件之间的相互作用,将荷载传递到各个方向,具有较好的空间受力性能。
2. 网架结构设计原理
网架结构设计应遵循环保性、经济性和功能性三大原则。环保性原则要求设计应尽量减少对环境的影响;经济性原则是在满足安全性和使用功能的前提下,尽可能地降低造价;功能性原则则是指网架结构必须满足使用功能要求,根据实际需求选择不同的网架形式和结构高度。
3. 网架结构分析方法
网架结构的分析方法主要包括有限元分析法、实验法和近似计算法。有限元分析法通过将网架结构离散化为有限个单元,利用数学方法求解结构的内力和变形;实验法通过实验测试网架结构的性能,包括静载实验、动载实验等;近似计算法则利用经验公式和简化模型对网架结构进行快速估算。
4. 网架结构优化设计
网架结构优化设计包括尺寸优化、形状优化和拓扑优化。通过调整网架杆件的截面尺寸和节点形式,使结构更加合理和经济;改变网架杆件的形状,以改善结构的受力性能和减小用钢量;在满足一定条件下,重新排列或减少某些杆件,以达到更好的经济性和受力性能。
5. 网架结构的形式与选型
网架结构可以分为平板网架和曲面网架两大类,根据节点连接方式分类,又可以分为焊接和螺栓连接两种形式。平板网架和曲面网架各有其适用场景和优势,例如平板网架适用于体育场馆、工业厂房等,而曲面网架则适用于大跨度、大空间的建筑空间。
6. 网架工程施工方法
网架工程施工主要包括放线、搭设脚手架、材料加工、组装、焊接、验收等步骤。每个步骤都有严格的技术要求和操作规程,以确保网架结构的质量和安全性。
7. 网架制作工艺要点解析
网架制作工艺要点包括稳定性、材料选择与准备、组装流程、焊接工艺控制、验收标准、质量记录等。这些要点直接关系到网架的使用安全和寿命,因此在制作过程中需要严格控制。
8. 网架制作常见问题及解决方案
在网架制作过程中可能会遇到结构变形、连接不牢固、防腐防锈处理不当等问题。针对这些问题,需要采取相应的解决方案,如采用合适的连接方式、提高加工设备的精度和稳定性、加强操作人员的技能培训等。
以上就是网架设计教程图解的主要内容,希望对您有所帮助。如果您想了解更多详细信息,建议您参加专业的网架设计培训班或查阅相关的专业书籍。
