螺旋楼梯分析图片的绘制需要遵循一定的步骤和技巧，以确保其清晰、准确且具有吸引力。以下是一些建议：，，1. 确定构图：确定螺旋楼梯在画面中的位置。可以选择将其置于前景或背景，或者将其与其他元素相结合。确保构图平衡，避免出现不必要的拥挤感。，，2. 选择合适的比例：螺旋楼梯的比例应与实际尺寸相符。螺旋楼梯的高度约为3-4米，宽度约为2-3米。根据画面的整体布局，调整螺旋楼梯的长度和高度。，，3. 描绘楼梯轮廓：使用线条勾勒出螺旋楼梯的轮廓。注意保持线条的流畅性，避免过于生硬或僵硬。可以使用铅笔或炭笔进行勾勒，以便后续修改。，，4. 添加细节：在勾勒好楼梯轮廓后，可以开始添加一些细节，如扶手、踏步、栏杆等。这些细节可以使螺旋楼梯更加生动有趣。要注意保持整体风格一致，避免过多复杂的装饰。，，5. 调整和完善：在完成初步绘制后，可以对画面进行微调。检查构图是否平衡，比例是否合适，以及细节是否完整。如有需要，可以进行进一步的修改和完善。，，6. 上色和润饰：可以根据个人喜好为螺旋楼梯上色。可以选择鲜艳的颜色以增加视觉冲击力，或者选择柔和的色彩以营造温馨的氛围。还可以添加一些装饰元素，如植物、灯光等，以增强画面的趣味性。

一、在CAD中绘制螺旋楼梯分析图片的方法

（一）基于平面操作的绘制步骤

1. 确定平面形状
   • 先确定楼梯在平面上的布局。例如，如果是圆形的螺旋楼梯，像在俯视图中360度有10个台阶，那么每个台阶就占用36度角。可以先在平面图中利用多段线画出一个楼梯的平面形状。比如根据楼梯的半径、弧度等要求，使用“arc（圆弧）”命令画一条弧线作为楼梯的一边，然后使用“offset（偏移）”命令，按照楼梯宽度（两条弧线之间垂直的距离）进行偏移操作得到另一条弧线，再用“xline（射线）”命令从圆心画出等分的射线作为踏步线，最后用“trim（剪切）”命令修剪多余的线条，完成楼梯平面形状的绘制。
2. 拉伸与阵列
   • 将画好的平面形状拉伸一定厚度，形成立体的一级台阶。接着使用环形阵列命令，对阵列属性进行调整以符合要求，如根据楼梯台阶数量等调整阵列的个数等。比如如果有10个台阶，就将平面形状环形阵列10个。
3. 调整高度
   • 把视图改为东南等轴视等合适的视图，打开正交模式。然后逐个点击已经阵列的各个楼梯台阶，向Z轴方向分别移动不同的高度，以形成螺旋上升的效果。例如可以根据楼层高度、踏步高度等计算每个台阶在Z轴方向需要移动的距离，从而使楼梯呈现螺旋状上升。最后在中间画一个圆柱（如果需要），并进行合集操作，这样一个基本的螺旋楼梯就形成了，可以将这个绘制好的螺旋楼梯用于分析图片的制作，从不同角度截图展示等。

（二）通过截面旋转拼接绘制

1. 绘制楼梯截面
   • 先画一个楼梯的截面形状，这个截面可以根据实际需求确定其形状、尺寸等，比如可以是矩形等简单形状，包含踏步的高度和宽度等信息。
2. 旋转与复制拼接
   • 将这个截面旋转一定角度，然后不断地将这个旋转后的楼梯截面进行复制、粘贴，按照螺旋的走向拼接起来。这样逐步构建出螺旋楼梯的形状，再通过调整视角、隐藏不必要的线条等操作，得到适合用于分析图片的螺旋楼梯图形。

二、在3DMax中绘制螺旋楼梯分析图片的方法

（一）利用自带楼梯建模命令

1. 创建基础楼梯
   • 打开3DMax，选择“几何体 - 楼梯”，任意选择一种楼梯类型，然后适当调整参数，如半径、旋转角度、宽度、总高、竖板高等参数，初步创建出一个类似螺旋楼梯的基础形状。这些参数可以根据实际想要的螺旋楼梯尺寸和形状进行设定，例如将半径设置为1200mm，旋转设置为1，宽度设置为1000mm，总高设置为3600mm，竖板高设置为300mm等，得到一个基础的楼梯模型，可以在此基础上进一步调整为螺旋楼梯的形状用于分析图片绘制。
2. 调整生成几何体选项
   • 单击“修改”，勾选“生成几何体”下面的“侧弦”，它会产生出特定的效果。再勾选中柱，扶手选项中的内表面以及外表面等，根据需要调整厚度等参数，如将厚度设置为161mm，让它产生出楼梯真实的厚度感，使楼梯更接近螺旋楼梯的实际外观，以便用于分析图片的制作。

（二）自建楼梯模型

1. 创建初始形状
   • 可以使用一些基本的几何体创建工具先创建出一个初始形状，例如先创建一个U型的楼梯形状或者是一个分段数较多的长凹槽形状，这个形状可以作为构建螺旋楼梯的基础形状。如果是创建长凹槽形状，后续可能需要添加弯曲修改器来使其弯曲成螺旋的趋势。
2. 添加修改器并提取面或线
   • 对创建好的初始形状添加弯曲修改器，将其弯曲成接近螺旋楼梯的形状后，添加编辑多边形修改器。通过这个修改器可以提取做踏步的线或面，例如利用编辑多边形中的相关命令，找到合适的线或面，为后续挤出踏步做准备。
3. 挤出踏步并完善模型
   • 对提取的线或面进行挤出操作，挤出合适的高度形成踏步。然后删除不需要的线或面，以及可能存在的用于辅助建模的内部形状（如螺旋线等），调整模型的细节，使模型更符合螺旋楼梯的外观，从而用于分析图片的制作。

三、在Revit中绘制螺旋楼梯分析图片的方法

1. 创建项目与选择命令

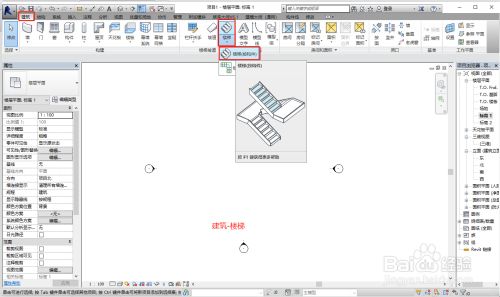

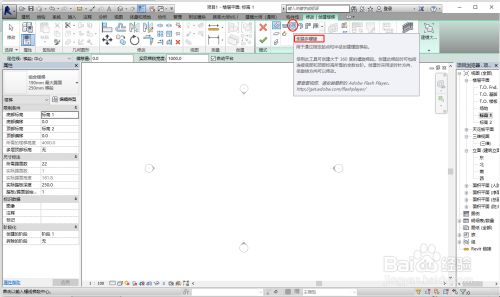

   • 打开Revit（如Revit2016），新建项目文件，依次点击“建筑 - 楼梯 - 楼梯(按构件)”命令。然后点击“修改”中的“全踏步螺旋”命令。

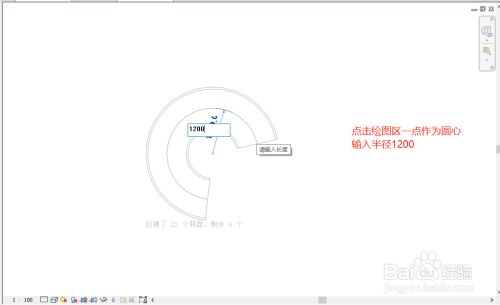

2. 确定圆心与半径
   • 鼠标左键点击绘图区一点作为圆心，输入半径数值（例如1200），按下回车键，点击“√”确定。之后转到三维视图，就可以看见螺旋楼梯绘制完成，这个绘制好的螺旋楼梯可以从不同角度查看、截图等操作来制作分析图片。
