钢结构建筑楼板工程做法表(-钢结构建筑楼板施工工程做法表)
钢结构建筑楼板工程做法表是一份详细的施工指南,用于指导钢结构楼板的安装和施工过程。该表格包含了各种钢结构楼板施工的详细步骤和注意事项,以确保工程质量和安全。,,表格中列出了钢结构楼板施工的主要步骤,包括材料准备、测量放线、钢筋绑扎、模板安装、混凝土浇筑、养护等。每个步骤都详细说明了操作方法和注意事项,以确保施工过程顺利进行。,,表格还提供了一些特殊的施工要求和注意事项,如防水处理、防火措施、抗震设计等。这些要求和注意事项有助于提高钢结构楼板的质量和安全性,满足不同建筑的需求。,,钢结构建筑楼板工程做法表是一份重要的施工指南,对于确保钢结构楼板的质量、安全和性能至关重要。
钢结构建筑楼板工程做法表
为了更好地理解和执行钢结构建筑楼板的施工,以下是一个详细的工程做法表,涵盖了从设计到施工的各个环节。
序号 | 工序 | 具体做法 | 参考 |
---|---|---|---|
1 | 设计 | - 进行楼层板的设计,包括尺寸、厚度及所需材料等。 - 根据设计图纸确定楼板的承载能力和使用功能。 | |
2 | 制作钢框架 | - 根据设计图纸制作钢框架,包括钢梁和钢柱等。 - 确保钢框架的尺寸和位置准确无误。 | |
3 | 安装中间支撑 | - 在钢框架上安装中间支撑,以保证钢板的水平度和稳定性。 - 中间支撑应均匀分布,确保楼板的整体刚性。 | |
4 | 铺设钢板 | - 将预制的钢板铺设在钢框架上,固定在中间支撑和钢梁上。 - 板间预留2~3㎜缝隙,与次梁点焊,点焊焊缝长度不小于接逐面的1/3。 | |
5 | 焊接 | - 进行钢板间的焊接,以增加楼层板的稳定性。 - 每一片压型钢板双侧沟底均需以16mm直径的焊钉与钢梁固定,焊点的平均最大间距为200mm。 | |
6 | 防腐处理 | - 采用防腐处理,以避免钢结构的腐蚀。 - 钢板表面应涂覆防锈漆,确保长期使用中的耐久性。 | |
7 | 装饰 | - 根据设计要求进行装饰,包括铺地砖等。 - 卫生间、洗手间、杂物间钢结构楼板全部拆除,在结构墙柱上使用Φ16膨胀螺栓连接预埋件重新安装钢结构骨架,铺设钢板,板面浇捣60mm后混凝土,板面墙处浇捣200mm高混凝土防水看坎,上部铺贴防滑地砖。 | |
8 | 测量放线 | - 在铺板区弹出钢梁的中心线,梁的中心线是铺设楼承板固定主位置的控制线。 - 梁的中心线将决定熔透焊次栓钉的焊接位置。 | |

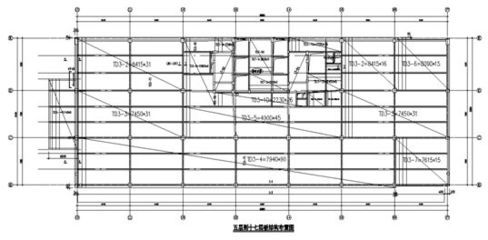

9 | 排版下料 | - 按照图纸设计要求的搭接长度,主次梁位置、间距,跨度尺寸,分为标准跨压型钢板排版图;非标准跨压型钢板排版图;标准节点作法详图;个别节点的作法详图;压型钢板编号、材料清单等。 | |
10 | 吊装 | - 压型钢板应以安装单元为单位成捆运至现场,捆压型钢板按照厂家提供的布置图将压型钢板按照铺装顺序叠放整齐。 - 压型钢板起吊前,需按设计施工图查对其板型、尺寸、块数和所在部位,确认配料无误后,分别随主体结构安装顺序和进度,吊运到各施工节间成叠堆放。 | |
11 | 安装 | - 铺设前对弯曲变形者应矫正好。 - 钢梁顶面要维持清洁,严防潮湿及涂刷油漆未干。 - 安装压型钢板前,应在梁上标出压型钢板铺放的位置线。 | |
12 | 挡板、收边板与封边板安装 | - 为避免楼板混凝土浇筑时漏浆,维持楼承板密封周密和四边结构尺寸。 - 安装挡板、收边板与封边板,确保楼板的完整性和密封性。 | |
13 | 焊接固定 | - 每一片压型钢板双侧沟底均需以16mm直径的焊钉与钢梁固定,焊点的平均最大间距为200mm。 - 与钢梁的焊接不仅包括压型钢板两头的支承钢梁,还包括跨间的次梁。 | |
14 | 混凝土浇筑 | - 混凝土浇筑前将振动机械和电箱全部检查一遍,确认完好后,报技术负责人批准后,方可开始混凝土的浇筑。 - 采用平板振动器,有专人负责看守防止漏振。 | |
15 | 养护 | - 混凝土浇筑后,应进行适当的养护,确保混凝土达到设计强度。 - 养护期间应保持混凝土表面湿润,防止裂缝产生。 |
注意事项
- 安全措施:浇筑混凝土时,四周防护栏杆高度应在1.1米位置。混凝土工进行混凝土浇筑时,应配带安全带,并悬挂在牢固的位置,方可进行施工。夜间施工时,浇筑现场应配备足够的照明设施。
- 质量控制:严格遵守工艺规程,主动控制工序活动条件的质量,主要控制影响质量的五大因素:即施工操作者、材料、施工机械设备、施工方法和施工环境。
- 成品保护:钢筋工程施工班组为主要成品保护责任人,水电配合施工等专业班组要有钢筋工程的保护措施后方可作业,成品保护要落实到人。
- 环境措施:施工过程中应采取必要的环保措施,减少噪音和粉尘污染,确保施工现场的整洁。
