24m跨度的钢屋架设计是一个复杂的工程任务，它需要综合考虑结构的稳定性、安全性以及经济性。在设计过程中，工程师首先确定了屋架的几何形状和尺寸，包括主梁、次梁以及支撑系统等。为了确保屋架能够承受预期的荷载，如风荷载、雪荷载、活荷载以及地震力等，工程师进行了详细的荷载分析。还需要进行材料选择和计算，选择合适的钢材类型，并考虑其力学性能、耐腐蚀性和加工工艺等因素。在确定好所有设计参数后，工程师利用计算机辅助设计（CAD）软件来绘制屋架的详细图纸，并制作出精确的构件模型。通过一系列的试验和验证，确保设计的屋架在实际使用中能够满足所有的安全标准和性能要求。

24m跨度钢屋架设计概述

24m跨度的钢屋架设计通常涉及多个方面，包括屋架的形式、材料选择、荷载计算、节点设计等。以下是根据搜索结果整理的一些关键设计要素。

屋架形式和材料

24m跨度的钢屋架设计中，常见的屋架形式是梯形钢桁架。这种形式的屋架具有较好的稳定性和承载能力。例如，在某服装工厂的设计中，采用了梯形钢屋架，屋面坡度为1:16，跨度24m，长度96m。此外，还有设计采用了无檩体系平破梯形屋架。

在材料选择上，常用的钢材是Q235B和Q345，这两种钢材都具有良好的力学性能和焊接性能。例如，在某钢结构装配车间的设计中，屋架采用的钢材为Q235B钢，焊条为E43型。而在另一设计中，屋架采用的钢材为Q345钢，焊条采用E50型。

荷载计算

荷载计算是钢屋架设计中的一个重要环节，它包括恒荷载、活荷载、雪荷载等多种荷载类型。例如，在某钢结构厂房的设计中，屋面活荷载标准值为0.7kPa，雪荷载标准值为0.4kN/m2。在荷载组合时，通常会考虑全跨永久荷载和全跨可变荷载。

结构安全和稳定性

在设计过程中，还需要考虑结构的安全性和稳定性。例如，在某钢结构装配车间的设计中，结构构件安全等级为二级，设计使用年限为50年，结构重要性系数γ0=1.0，不考虑抗震。这表明设计不仅要满足正常使用的要求，还要有足够的安全储备以应对可能的荷载变化。

其他设计要素

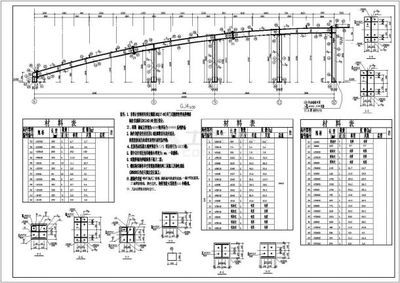

除了上述主要设计要素外，还有一些其他的设计细节需要注意。例如，在某钢结构厂房的设计中，屋架计算跨度为23700mm，端部高度为2005mm（轴线处），2990mm（计算跨度处）。这些具体的几何尺寸对于屋架的制造和安装至关重要。

综上所述，24m跨度的钢屋架设计是一个复杂的工程问题，需要综合考虑屋架形式、材料选择、荷载计算、结构安全等多个方面的因素。在实际设计过程中，还需要根据具体的工程条件和要求进行详细的计算和分析。
