钢结构楼层板栓钉怎么按（钢结构楼层板施工流程栓钉焊接常见问题及解决楼承板与钢梁连接要点）

钢结构楼层板施工中，栓钉的安装是确保结构稳定性和承载力的关键步骤。栓钉焊接通常采用自动或半自动焊接设备进行，以确保连接的牢固性和一致性。在操作过程中，可能会遇到如焊点不均匀、焊缝过宽或过窄等问题。针对这些问题，施工人员需要熟悉焊接工艺，并采取相应的措施进行调整。，，楼承板与钢梁的连接是另一个重要环节。这涉及到将楼承板与钢梁通过栓钉或其他连接件固定在一起。连接点的强度和耐久性对整个结构的承载能力和使用寿命至关重要。在连接过程中，必须确保连接点符合设计要求，并通过适当的质量控制来保证连接质量。

钢结构楼层板栓钉的安装方法

在钢结构楼层板中，栓钉的安装是非常重要的一个环节，主要用于连接钢梁与钢筋混凝土楼板，确保二者能够共同工作，提高结构的整体性能。以下是详细的安装步骤和注意事项：

1. 准备工作

• 弹线定位：在铺设楼承板的区域，首先弹出钢梁的中心线。主梁的中心线是铺设楼承板固定位置的控制线。
• 材料准备：在堆料场地将楼承板分层分区按料单清理出，并注明编号，区分清楚层、区、号，用记号笔标明，并准确无误地运至施工指定部位。

2. 吊运和铺设

• 吊运：采用专用软吊索吊运楼承板，以保证楼承板板材整体不变形、局部不卷边。
• 铺设：从楼面的一端开始铺设楼承板，一边铺设，一边调整位置以及固定。遇到有洞口的地方要先安装楼承板，然后根据实际洞口位置切割洞口的大小。

3. 裁剪和压合

• 裁剪：采用等离子切割机或剪板钳裁剪边角，裁切放线时富余量应控制在5mm范围内，浇筑混凝土时应采取措施，防止漏浆。
• 压合：楼承板与楼承板侧板间连接采用咬口钳压合，使单片楼承板间连成整板。先点焊楼承板侧边，再固定两端头，最后采用栓钉固定。

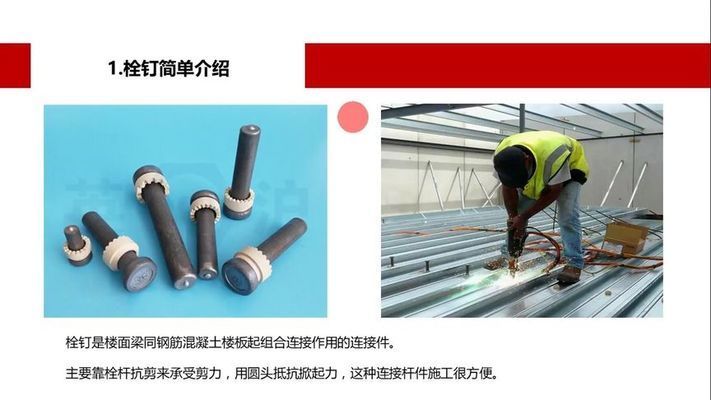

4. 栓钉安装

• 工具和材料：使用拉弧型栓钉焊机（型号: YD-200LS）和焊枪（型号: YS-223G），并使用去氧弧耐热陶瓷座圈（栓钉磁环）。
• 焊接方法：
  1. 接通焊机焊枪电源。
  2. 将柱状栓钉套在焊枪上，放置防弧座圈。
  3. 启动焊枪，电流即熔断，座圈则产生弧光。
  4. 经短时间后，柱状栓钉以一定速度顶紧母材端部熔化。
  5. 切断电源，柱状栓钉焊接完成固定在母材上。

5. 检查和验收

• 焊接检查：柱状栓钉的质量以锤击为主，外观表面检查为辅，按每天产量取其中的1/500进行弯曲检查，焊缝处无断裂视为合格。如焊缝出现裂缝，该栓钉判为报废，需在附近重焊一只柱状钉作为补充。

6. 规范要求

• 间距：栓钉沿梁轴线方向间距应大于栓钉杆径的6倍，并且小于楼承板厚度的4倍，且应小于400mm；栓钉垂直于梁轴线方向应大于栓钉杆径的四倍，且应小于400mm。
• 距离：栓钉中心到预埋件边或者钢梁上翼缘侧边的距离应大于35mm，到设有预埋件的混凝土钢梁上翼缘侧边的距离应大于60mm。
• 保护层：楼承板栓钉顶面混凝土保护层的厚度应大于15mm。
• 长度：栓钉长度不应小于其杆径的4倍，焊后栓钉高度H应大于压型钢楼承板高度加上30mm，且应小于压型钢楼承板高度加上75mm。

通过以上步骤和注意事项，可以确保钢结构楼层板栓钉的正确安装，从而提高整个结构的稳定性和安全性。
