钢结构水电预埋技术（钢结构水电预埋技术的详细解析）

钢结构水电预埋技术是一种在建筑施工中用于安装电气和水路管线的先进技术。该技术主要涉及在钢构件内部预先安装管道、电缆和其他相关设施，以便于后续的安装和维修工作。这种技术的优点包括提高施工效率，减少现场施工对环境的影响，以及降低后期维护成本。，，钢结构水电预埋技术的详细解析如下：根据设计图纸和技术规范，确定预埋位置和尺寸，并进行相应的加工制作。在钢构件上进行钻孔、切割等操作，以便安装管道和电缆。将预制的管道、电缆等元件按照预定的位置和尺寸固定在钢构件内。进行密封处理，确保管道和电缆的密封性能，防止漏水或漏气现象的发生。，，钢结构水电预埋技术是现代建筑施工中不可或缺的一部分，它为建筑工程的顺利进行提供了有力保障。通过采用该技术，可以有效提高施工效率，降低工程成本，并保证工程质量和使用寿命。

钢结构水电预埋技术

钢结构水电预埋技术是指在钢结构建筑施工过程中，将水电管线、设备等预先埋设在结构中的技术。以下是关于钢结构水电预埋技术的详细解析：

1. 预埋件的固定

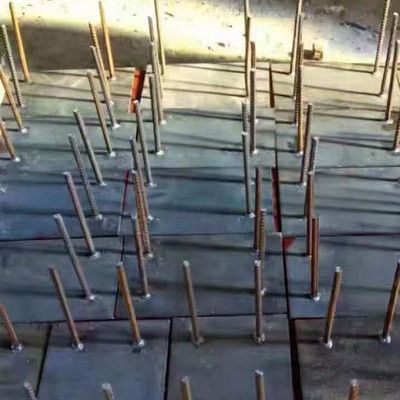

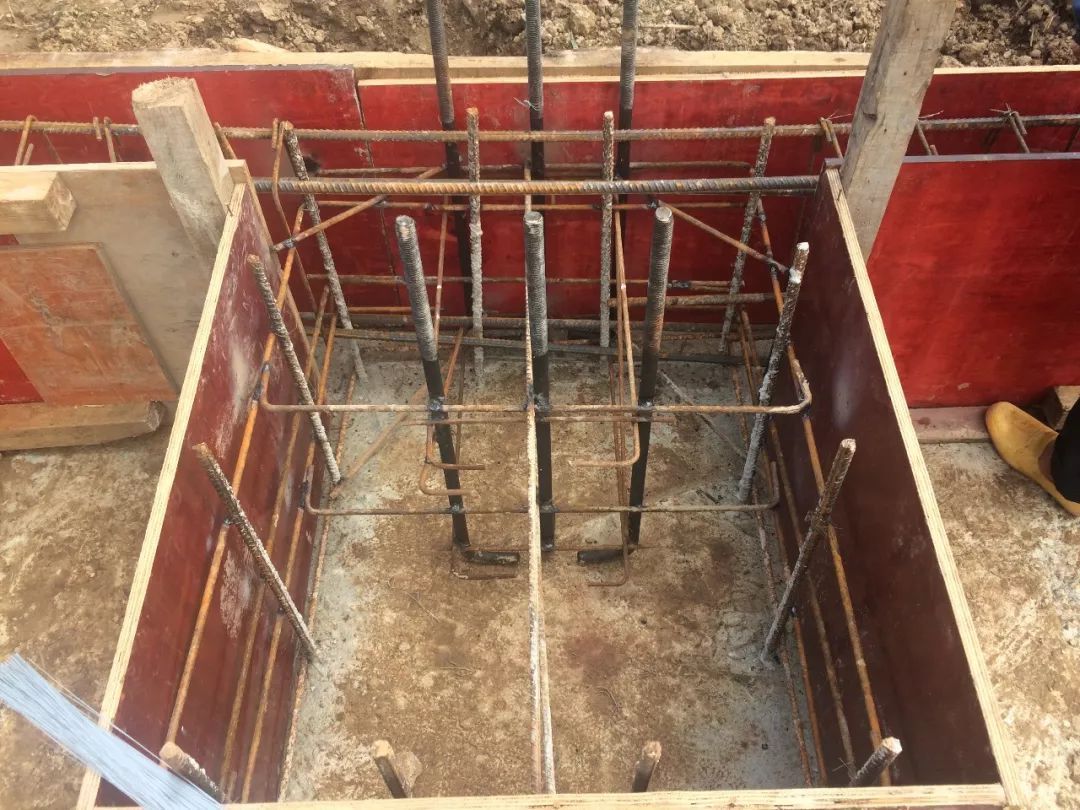

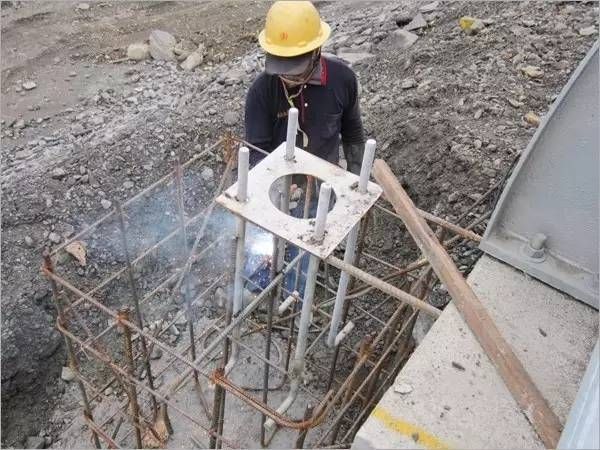

• 地脚螺栓的固定：采用钢木混合固定架固定地脚螺栓，将其精准地固定在设计位置上，并与基础一起用混凝土浇筑，确保地脚螺栓不移位、不下沉和不变形.

2. 管线的布置

• 线管和线盒的预埋：通过将线管和线盒按要求点焊在不影响美观和工作的工程板侧面或背面的方式埋管埋盒。这种方法可以确保管线的稳固性和美观性。

3. 装配式钢结构住宅的水电预埋

• 预制构件的预留预埋：随着国家住宅工业化进程的加快，装配式钢结构住宅的水电预埋技术变得尤为重要。在预制构件上预留预埋是深化设计的关键，有助于提高建筑质量和施工效率。
• 设计方法：装配式钢结构住宅的水电预埋设计需要考虑预留孔洞的位置、尺寸和数量，确保与建筑结构的协调性。

4. 施工要领

• 施工放线：施工准备工作必须先复核土建结构的轴线及结构标高，轴线的复核必须采用首层线为基准，标高的引测必须采用项目部所提供的首层一米标高线为基准。
• 埋件安装位置：根据埋件图纸进行埋件的分隔尺寸初步固定预埋件，复核预埋件的位置是否正确，以保证预埋件的施工质量。
• 加固埋件：复核无误后，将预埋件加固，焊接牢固，避免在浇筑混凝土时振捣脱落移位。
• 浇砼时跟踪：浇捣时振动容易造成预埋件偏位，必须全程跟踪复核，以防出现埋件偏位并及时修改。

5. 质量标准

• 预埋件的垂直度、平整度：偏差均不大于3mm，水平标高偏差不大于5mm，埋件位置与设计位置偏差不大于5mm。
• 焊接质量：焊工必须持证上岗，焊接前应检查焊条的质量，焊接工程必须采用点焊，不得采用满焊的方式进行以防烧伤土建结构钢筋。

6. 安全操作要领

• 高空作业：预埋件施工是临边作业、高空作业，作业时要戴好安全帽，系好安全带，穿防滑鞋。
• 工具管理：铁锤等工具不得放在脚手架上或结构临边，必须做好二次保护，注意防止高空坠物伤人，不允许有随意拆除防护栏现象。
• 焊工防护：焊工要戴防护手套、焊接防护面罩等，焊工作业时需要有防护人及配备灭火器。

7. 具体施工工艺

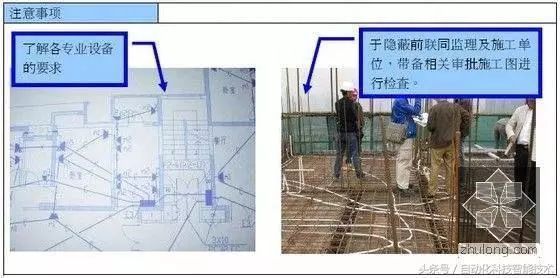

• 定位放线：项目部对水电图纸进行优化，结合建施图对水电施工图中线管走向、电箱、开关、插座位置进行尺寸定位，将优化后的图纸交由劳务队施工并对劳务队进行技术交底。
• 接线盒选用及安装：根据施工图中电管的走向不同分为一通、直二通、曲二通、三通、四通。按照模板上标记将灯头盒用钉子固定，灯头盒安装后盒底应与楼层模板紧贴，配管后在距灯头盒200mm处用铅丝进行固定，灯头盒内用锯末屑封堵，用封口胶带进行封口处理，防止混凝土进入。
• 电气配管、固定：按优化后的施工图及图纸会审、设计变更等确定管材，接线盒材质与管材材质要一致，按照定位标识布管。电管固定点间距为直线段上1000mm，电管转角及接线盒两边200mm，线管之间间距保持20mm。

8. 实例图片

• 墙柱预埋：引结构50线控制线盒标高，墙柱预埋开关线盒距门边距离控制在15~20cm，墙柱预埋强弱电线管间距30cm，墙柱线盒预埋成型效果良好。

通过以上技术和工艺，可以确保钢结构水电预埋的高质量和高效率，从而提高整个建筑项目的施工质量和安全性。
