螺旋楼梯的设计图纸绘制需要遵循一定的步骤和考虑因素。确定螺旋楼梯的尺寸和形状，这包括楼梯的宽度、深度、高度以及楼梯的直径或半径。根据这些尺寸在设计图纸上画出楼梯的基础轮廓。绘制螺旋楼梯的每一段，确保它们能够顺畅地连接在一起。在绘制每一段时，要注意楼梯的角度和坡度，以确保楼梯的稳定性和安全性。检查并调整设计图纸，确保所有的细节都符合要求。在整个绘制过程中，可以使用绘图软件来帮助完成复杂的设计任务。

一、CAD绘制螺旋楼梯设计图纸

（一）平面图画法

1. 利用弧线和偏移绘制
   • 先按要求画一条弧线，输入“arc”（圆弧）命令，按要求的半径弧度画完一条弧线作为楼梯的一边；然后输入“offset”（偏移）命令，偏移距离设置为两条弧线之间垂直的距离（即楼梯宽度），得到另一条弧线；最后在两根弧线之间画放射线（输入“xline”（射线）命令，从圆心画出等分的射线）作为踏步线，再用“trim”（剪切）命令修剪多余的线条，完成楼梯的平面绘制。
2. 使用圆环和射线修剪绘制踏板形状
   • 画一个圆环，然后以圆心作两条射线，以这两条射线为修剪边，修剪出踏板的形状。接着以上面的圆心为圆心作圆（这个圆的半径为上面那个圆环的内圆半径），作为楼梯的支柱（投影）。之后使用“region”命令将踏板和圆变成面域，得到两个面域。环形阵列踏板面域，再逐个向上调节位置（增加Z值）形成楼梯阶梯布局。
3. 借助天正建筑插件绘制（如果有）
   • 如果安装了天正建筑插件，看到左边的工具栏中的楼梯选项，点击后会出现很多关于楼梯的名称，点击第一个楼梯，出现框框内容以及楼梯的实例图，可随着鼠标移动，控制好楼梯的踏步、楼高、宽度、长度等参数就能绘制出楼梯。

（二）三维图画法

1. 实体组合法
   • 画一个实体，与单格楼梯相同，在原地复制若干个（数量与楼梯台阶数有关）。将这几个实体分别旋转想要的角度，然后将已旋转的实体分别沿z轴向上移动距离，中间画一个圆柱，完成螺旋楼梯的绘制。
2. 先画平面再拉伸调整法
   • 如俯视图楼梯，360度中有若干个台阶，那每个台阶就占用一定角度，先在平面图中利用多段线画出一个楼梯的平面，然后拉伸厚度，再环形阵列。将视图改为东南等轴视，打开正交，点已经阵列的各个楼梯台阶，向Z轴方向分别移动不同的高度即可。最后中间画一个圆柱，两者合集，形成螺旋楼梯。
3. 绘制阶梯再阵列位移法
   • 先画一个阶梯，再进行环形阵列，此时会出现同一个水平面的楼梯，然后对每个楼梯以垂直方向进行位移。

二、Revit绘制螺旋楼梯设计图纸

1. 基本操作流程

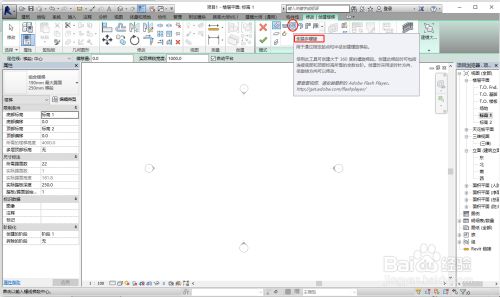

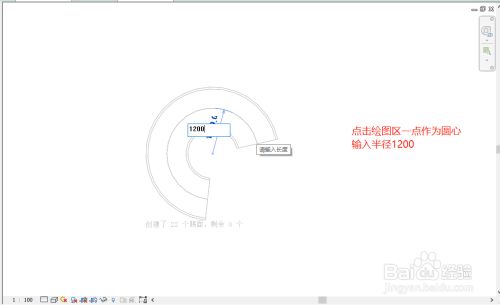

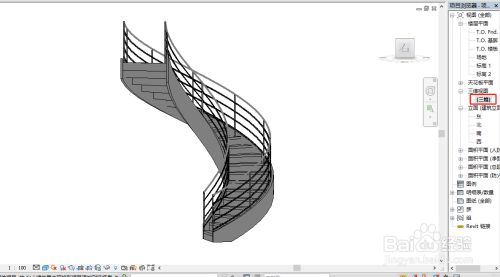

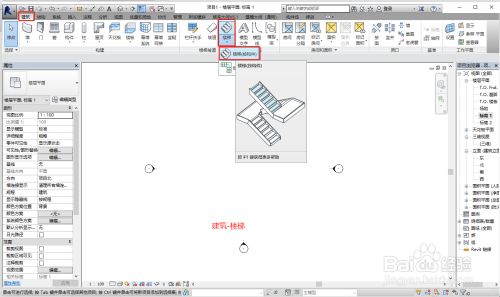

   • 打开revit（如revit2016），新建项目文件，依次点击建筑 - 楼梯 - 楼梯(按构件)命令。点击修改中的全踏步螺旋命令，鼠标左键点击绘图区一点作为圆心，输入半径（如1200），按下回车键，点击√确定，转到三维视图，即可看见螺旋楼梯绘制完成。

三、3DMax绘制螺旋楼梯设计图纸

1. 利用自带楼梯模型调整参数法
   • 打开3DsMax，选择几何体 - 楼梯，任意选择一种楼梯，适当调整参数来绘制螺旋楼梯相关结构。
2. 借助螺旋线等工具建模法（针对螺旋结构）
   • 可以通过3DMax自带的“螺旋线”创建简单螺旋结构模型，再根据具体需求进一步处理以形成螺旋楼梯模型，不过具体使用何种方法要根据想要构建的模型而定。
