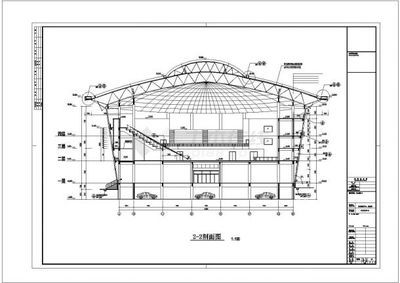

网架设计图纸是用于指导和记录网架结构设计和制造过程的详细文件。它通常包括以下内容：，，1. 设计说明：这部分提供了对网架结构设计的详细描述，包括结构类型、荷载条件、材料选择等。，，2. 平面图：展示了网架的结构平面布局，包括节点位置、支座设置、梁柱连接以及网格划分等。，，3. 立面图：描述了网架从上到下的视角，展示网架的外观和尺寸，以及与支撑结构的连接方式。，，4. 剖面图：通过不同角度的视图，展示了网架的内部结构和细节，包括杆件、节点、支撑等。，，5. 节点详图：详细展示了网架中节点的设计和构造，包括螺栓连接、焊接、铆接等连接方式。，，6. 支撑系统图：描述了网架的支撑系统，包括支撑的类型、数量、位置和连接方式。，，7. 材料表：列出了所有使用的材料及其规格、性能参数等信息。，，8. 施工图纸：为现场施工提供详细的指导，包括安装顺序、施工方法、安全措施等。

网架设计图纸

网架设计图纸是用于指导网架结构设计和施工的重要文件，它包含了网架结构的各种布局、节点细节、材料规格等信息。以下是关于网架设计图纸的一些详细信息。

网架设计图纸的内容

网架设计图纸通常包括以下几个方面的内容：

图纸内容	描述

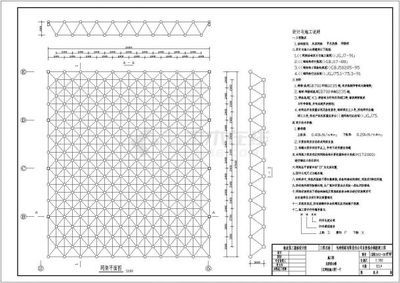

平面布置图	包括网架上弦平面布置图、下弦平面布置图、腹杆平面布置图等，展示了网架的整体布局。
杆件材料表	列出了网架中使用的各种杆件及其材料规格。

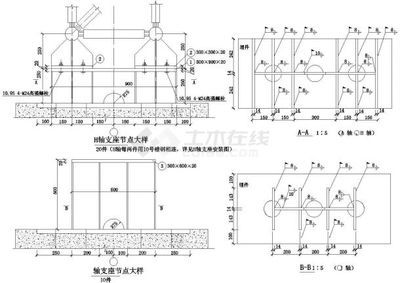

节点详图	给出了网架节点的具体构造，如螺栓球节点的大样图。
安装图	包括网架上弦安装图、下弦安装图、腹杆安装图等，指导施工过程中的安装步骤。
