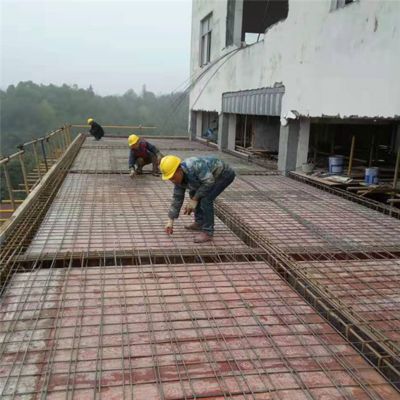

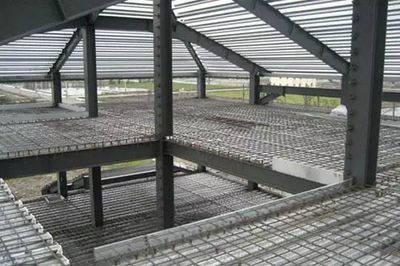

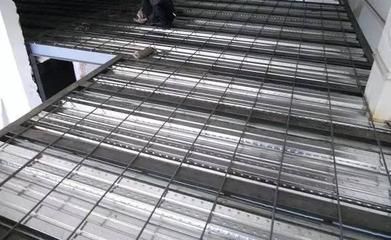

钢结构波纹板上面打混凝土图片

根据您的问题，您想了解的是关于钢结构波纹板上面打混凝土的相关图片信息。然而，直接提供图片超出了文本回答的能力范围。不过，我可以为您提供一些关于钢结构波纹板上面打混凝土的文字描述和应用场景，这可能会帮助您更好地理解这一过程。

波纹钢板的应用场景

波纹钢板是一种常见的钢结构材料，它通常被用于制作桥梁、涵洞、建筑结构等。波纹钢板的结构使其具有良好的抗压、防火、隔热和保温性能。在某些情况下，波纹钢板会被用作模板，上面直接浇筑混凝土，形成复合结构，这种结构既保留了波纹钢板的强度和稳定性，又增加了混凝土的耐久性和承载能力。

波纹钢板与混凝土的结合

在波纹钢板上浇筑混凝土的过程中，需要注意的是，波纹钢板本身可能缺乏足够的刚度来承受混凝土的重量和压力。因此，在实际操作中，通常会在波纹钢板下方增设加劲板或支撑次梁，以增强结构的整体稳定性。此外，为了确保混凝土与波纹钢板之间的粘结力，有时还会在波纹钢板上设置栓钉或其他连接件。

结构设计与施工

在设计波纹钢板与混凝土结合的结构时，工程师需要考虑波纹钢板的形状、尺寸、材质以及混凝土的配比等因素。这些因素都会影响结构的最终性能和安全性。在施工过程中，还需要注意混凝土的浇筑方式、养护条件以及后期的维护保养等方面。

结论

虽然我无法直接提供图片，但我希望上述文字描述能够帮助您更好地理解钢结构波纹板上面打混凝土的过程和技术要点。如果您需要具体的图片资料，建议您可以查阅相关的建筑施工手册、学术论文或者咨询专业的建筑设计和施工单位。
