钢结构厂房屋面防雷做法（钢结构厂房屋面防雷检测方法）

钢结构厂房屋面防雷是确保建筑物安全运行的重要措施。本文将介绍钢结构厂房屋面的防雷做法，包括接地系统的设计、安装以及测试方法。，，设计阶段需考虑屋面的防雷需求，并结合当地的气候条件和地质情况，合理选择接地装置的材质、规格和布局。接地系统通常由接地体、引下线和接闪器组成。接地体应埋设在地下较深处，以减少土壤电阻率对接地效果的影响；引下线则通过屋面板或梁柱与接地体相连，形成有效的电气通路；接闪器则是接闪针或避雷带，用于引导雷电至地面。，，在安装阶段，施工团队需按照设计图纸进行操作，确保各部件正确连接，避免接触不良或短路现象。安装过程中要特别注意保护好周围的建筑物和设施，防止因操作不当造成损坏。，，防雷系统的测试是确保其有效性的关键步骤。测试方法包括测量接地电阻、检查引下线和接闪器的完整性以及观察雷电天气下的实际表现。通过这些测试，可以评估整个防雷系统的可靠性，及时发现并解决潜在的问题。

钢结构厂房屋面防雷做法

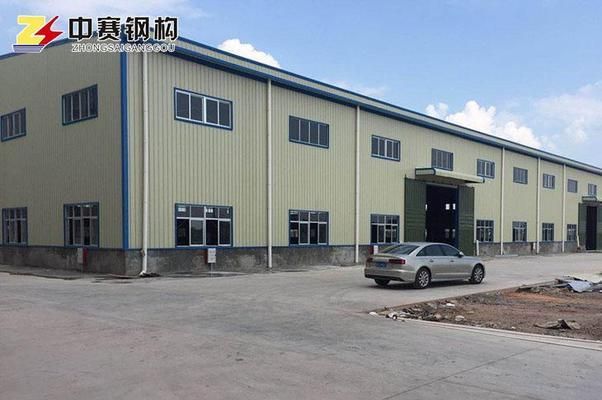

钢结构厂房因其自重轻、施工速度快等优点被广泛应用于各类厂房建设中。然而，钢结构建筑物由于其金属材料的导电性，在雷雨天气下更容易受到雷击的影响。因此，正确实施防雷接地措施对于保障人员安全和设备正常运行至关重要。以下是一些具体的防雷做法：

1. 接闪器

• 金属屋面作为接闪器：钢结构厂房的屋面通常采用金属面板，这些金属面板可以作为接闪器。根据《建筑物防雷设计规范》第4.1.4条，金属屋面需满足以下四个要求：
  • 连接方式：屋面金属板的连接方式应为咬合或搭接，搭接长度至少要达到一个波峰或波谷，超过100mm则完全满足规范要求。
  • 材料导电性：屋面采用的热浸镀铝锌钢板为良好的导体，表面涂的薄油漆保护层不视为绝缘被覆层，因此可以作为接闪器。
  • 阻燃性：屋面板下加设的玻璃棉垫等材料应满足不易燃烧的要求。
  • 美观性：金属屋面作为接闪器不仅美观大方，还能降低工程造价，安装方便。

2. 引下线

• 利用钢柱作为引下线：钢结构厂房的钢柱可以作为引下线。在施工过程中，应确保屋顶金属压型板、屋架、檩条与钢柱可靠连接，形成电气通路。《建筑物防雷设计规范》第4.2.3条明确规定，建筑物的消防梯、钢柱等金属构件宜作为引下线。
• 特殊情况下的引下线：如果屋面板的面板厚度不能满足规范要求，必须增设防雷避雷带。此时，可以使用40×40的镀锌扁钢或φ10钢筋作为防雷引下线。

3. 接地装置

• 利用基础钢筋作为自然接地体：钢结构厂房的基础钢筋可以作为自然接地体，用40×4的镀锌扁钢将其联通，并实施总的等电位联结。这可以显著降低接地电阻，满足设计要求。
• 焊接连接：在土建施工时，应用φ8钢筋或圆钢将基础钢筋和接地螺栓可靠焊接连接。此外，还应确保地脚螺栓与基础钢筋之间的电气连接，以形成完整的泄放通道。
• 专用接地极：如果自然接地体的接地电阻值达不到要求，可以使用专用接地极，其接地电阻值不宜大于10Ω。

4. 其他注意事项

• 等电位连接：在钢构安装完成后，应进行屋面上金属物体的等电位连接，连接处过渡电阻不大于0.03欧姆。
• 接地电阻测试：钢构安装完成后应实测接地电阻，如果接地电阻大于1欧姆，应及时通知设计方处理。
• 施工配合：土建专业与电气专业的配合非常重要，确保所有金属构件的可靠连接，形成完整的防雷系统。

通过以上措施，可以有效提升钢结构厂房的防雷能力，保障人员和设备的安全。
