钢结构楼板施工工艺主要包括以下步骤：，，1. 设计阶段：根据建筑需求和结构特点，进行钢结构楼板的初步设计。包括确定楼板的尺寸、形状、材料选择等。，，2. 材料准备：选择合适的钢材作为楼板的主要承载材料，并对其进行切割、成型处理。还需要准备其他辅助材料，如连接件、支撑杆等。，，3. 安装基础：在楼板下方安装基础梁，确保楼板能够牢固地支撑在基础上。需要对基础梁进行焊接或螺栓连接，以形成稳定的支撑结构。，，4. 安装钢梁：将预制的钢梁按照设计要求进行安装，并通过焊接或螺栓连接的方式将其固定在基础梁上。，，5. 安装钢筋网：在钢梁上安装钢筋网，以增强楼板的抗拉性能和承载能力。钢筋网的布置应根据设计要求进行，以确保其能够均匀地承受荷载。，，6. 浇筑混凝土：在楼板上铺设混凝土垫层，然后浇筑混凝土，使楼板与基础梁紧密结合。混凝土的浇筑过程中需要注意振捣，以确保楼板内部密实无空洞。，，7. 养护与检查：混凝土浇筑完成后，需要进行养护，以保持其强度和稳定性。需要对楼板进行质量检查，确保其符合设计要求。，，8. 验收与交付：完成所有施工工序后，进行验收工作，确保楼板的质量达到预期目标。验收合格后，即可交付使用。

钢结构楼板施工工艺图片

关于钢结构楼板施工工艺的图片，由于搜索结果中并未提供具体的图片信息，所以无法直接给出相关的图片。不过，我可以为您提供一些文字描述，帮助您更好地理解钢结构楼板的施工工艺。

钢结构楼板施工工艺的文字描述

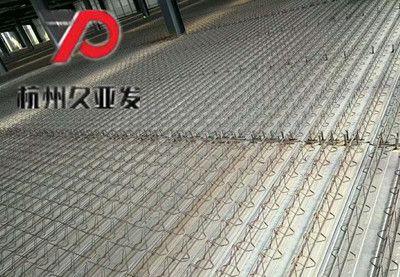

钢结构楼板的施工工艺主要包括以下几个步骤：

1. 主要承重梁连接：首先，需要将主要承重梁连接到两端的支撑点上。在这个过程中，工字钢的搭建需要合理，因为这是整个结构施工中受力最大的部分。主梁搭接时，要先清除预埋钢板表面的杂物，然后再与固定预埋钢板进行焊接。主梁的测量非常重要，要做到一梁一测量，误差不能超过4mm。主梁搭接时要保持水平，先进行点焊，然后再加固，最后进行满焊。主梁两端需要进行360°焊接，确保钢梁摆放垂直，受力均匀。次梁与主梁的连接也需要满焊，顶部焊缝需要打磨平整，以防楼板钢板铺设时不平整。

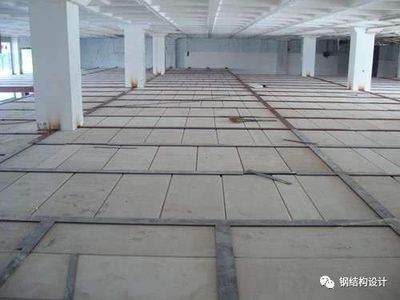

2. 应用钢结构框架铺设钢板楼板：接下来，使用钢结构框架铺设钢板楼板。钢板楼板的下料宽度应为次梁H型钢中间尺寸，长度则根据现场实际需要进行拼接。在铺设楼板时，板间应预留2～3㎜的缝隙，并与次梁进行点焊，点焊焊缝长度不应小于接逐面的1/3。

3. 拆除与重建：在某些情况下，可能需要拆除原有的钢结构楼板。例如，大厅处的钢结构需要全部拆除，原二层钢结构楼板也需要全部拆除，然后更换为新的10㎜厚设计钢板楼板。对于卫生间、洗手间、杂物间的钢结构楼板，也需要全部拆除，并在结构墙柱上使用Φ16膨胀螺栓连接预埋件，重新安装钢结构骨架，铺设钢板，板面浇捣60后混凝土，板面墙处浇捣200高混凝土防水看坎，上部铺贴防滑地砖，装饰后标高比地毯地面低20㎜，以防止洗手间地面水污染地毯。

4. 楼梯的处理：如果需要，还需要拆除原结构钢楼梯，并在原楼梯间使用钢板楼梯进行封堵。靠墙处应在结构柱上安装钢板预埋件，顺墙放置钢结构主梁，原楼板次梁接长并与主梁满焊连接。

以上就是钢结构楼板施工工艺的文字描述，希望对您有所帮助。如果您需要具体的图片，建议联系专业的钢结构施工单位或查阅相关的建筑施工书籍。
