钢结构螺栓连接图是展示在钢结构中螺栓如何被固定和连接的图纸。这些图纸详细地描述了螺栓的规格、数量、位置以及它们的安装方式，以确保结构的稳定性和安全性。钢结构螺栓连接图通常包括螺栓的类型、直径、长度、螺纹规格等信息。它们还可能包含螺栓的安装角度、间距以及与其他部件（如钢板、型材等）的连接方式。这种图纸对于工程师和施工人员来说非常重要，因为它们提供了关于如何正确安装螺栓的详细信息，从而确保整个结构的安全和功能性。

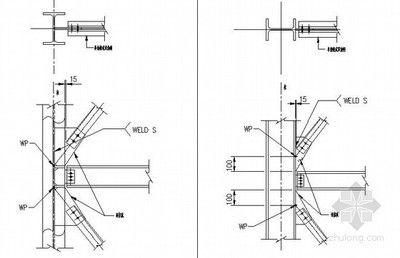

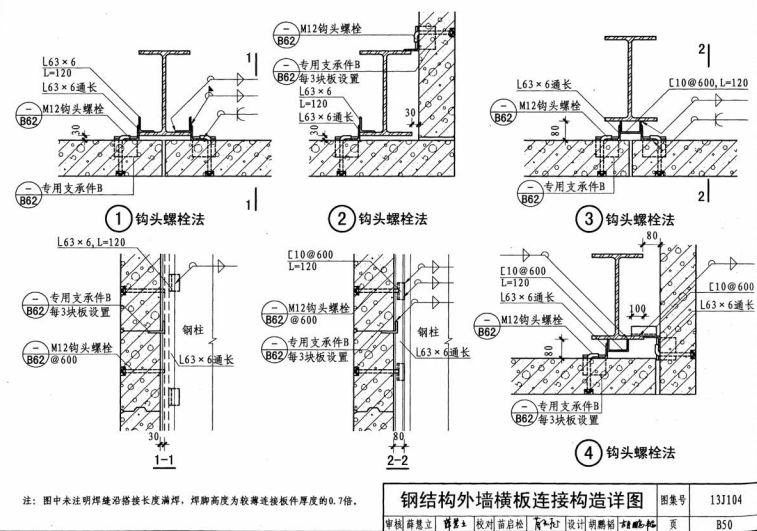

钢结构螺栓连接图

钢结构螺栓连接图是描述钢结构中螺栓连接节点的详细图纸，这些图纸对于钢结构的设计、施工和维护至关重要。以下是关于钢结构螺栓连接图的一些详细信息。

螺栓连接的基本概念

螺栓连接是一种常见的钢结构连接方式，它通过螺栓和螺母将钢构件紧固在一起。这种连接方式具有装拆方便、受力性能好、适应性强等优点，特别适用于需要经常拆卸和检修的结构，以及承受动力荷载的结构。

螺栓连接的分类

螺栓连接可以根据不同的标准进行分类。例如，按照连接的受力方式可以分为普通螺栓连接和铰制孔用螺栓连接；按照头部形状可以分为六角头螺栓、圆头螺栓、方形头螺栓、沉头螺栓等；按照螺纹的牙型可以分为粗牙螺栓和细牙螺栓；按照制作精度可以分为A、B、C三个等级。

螺栓连接的设计要点

在设计螺栓连接时，需要考虑连接强度、连接刚度、传力路径等因素。连接强度应不低于被连接构件的承载能力，连接刚度应与被连接构件的刚度相匹配，避免刚度突变。此外，还需要根据被连接构件的受力特点和安装要求选择合适的螺栓类型和直径，以及确定螺栓孔的大小和位置。

螺栓连接的施工与验收

在施工过程中，需要对螺栓的规格、数量和质量进行检查，准备相应的施工工具和紧固设备。安装完成后，应对螺栓连接进行质量检查，包括外观检查、紧固力矩检查和连接件间隙检查等。验收时，需要确保螺栓的紧固力矩和连接件的紧密程度符合设计要求和施工规范。

螺栓连接图的获取途径

钢结构螺栓连接图可以在专业的建筑设计网站或者相关的工程资料库中找到。例如，有一些网站提供了钢结构螺栓连接节点图的下载服务，这些图纸内容完整，表达清晰，制图严谨，适合设计师直接使用。

综上所述，钢结构螺栓连接图是钢结构设计和施工中不可或缺的一部分，它们详细展示了螺栓连接节点的设计、施工和验收要求。通过这些图纸，工程师可以更好地理解和掌握螺栓连接的技术要点，从而确保钢结构的安全性和可靠性。
