钢结构厂房屋顶避雷带的制作和安装是确保建筑安全的关键措施之一。以下是根据您提供的内容直接生成的摘要：，，1. **设计要求**：在钢结构厂房的防雷设计中，首要任务是确定建筑的防雷等级。这包括考虑厂房的重要性、气候条件、地区差异、雷击可能导致的破坏程度以及爆炸危险环境等因素。设计人员需要计算预计雷击次数以综合确定防雷等级。，2. **接地系统**：钢结构厂房的屋面围护系统应采用适当的防雷措施，如避雷针、避雷线和避雷器等装置来保护屋面围护系统免受雷击损坏。，3. **接地做法**：防雷接地可以采用建筑基础中的钢筋作为接地体，但必须确保钢筋电气贯通焊接并利用房屋柱子里的竖直钢筋做引线。，4. **连接方式**：钢结构厂房外墙和屋顶通常采用彩钢压型板和彩钢夹芯板，其连接方式一般为咬合连接或搭接连接。当利用钢柱作防雷引下线时，需注意雷电流通过钢柱时产生的接触电压和跨步电压问题，这些电压的大小与土壤电阻率、雷电位幅值等因素有关，需符合相关规范要求。，，钢结构厂房屋顶避雷带的正确制作和安装是确保建筑安全的重要环节。设计人员需综合考虑多种因素，选择合适的防雷措施，并与结构专业紧密合作，以确保设计方案的合理性和有效性。

一、设计依据

• 钢结构厂房屋顶避雷带设计需依据GB50057《建筑物防雷设计规范》。不同防雷类别的建筑物防雷措施分别依据对应的条文规定执行。例如，第二类防雷建筑物高度超过45m的沿屋面周边敷设的接闪带设置位置有明确规定，可设在外墙外表面或屋檐边垂直面上，也可设在外墙外表面或屋檐边垂直面外。

二、材料要求

• 避雷带材料
  • 一般采用圆钢直径不小于6mm，扁钢不小于24mm×4mm。在一般工程施工中，明装避雷带（网）常采用￠8或￠10镀锌圆钢。所有金属部件必须镀锌，操作时注意保护镀锌层，并且要保证材料符合要求，不能用螺纹钢替代镀锌圆钢。
• 支架材料
  • 可根据实际情况选择合适的材料制作支架，例如如果维护结构采用砖混结构，钢结构的连接必须可靠连接，丝扣处必须做好跨接地线连接，采用十个以上的圆钢焊接，钢结构可以与避雷带连接，只要保证与防雷可靠连接就符合规范要求。也可采用砼支墩，安放于钢构厂房女儿墙上，或者固定于女儿墙的c型钢上，但要特别注意防漏。

三、安装要点

（一）支架安装

• 定位
  • 定位要准确，竖直无倾斜。支架间距需均匀，水平间距不大于1000mm，垂直间距不大于1500mm，转弯处间距为300 - 500mm。如果是在女儿墙上安装砼支墩或者固定在c型钢上，也要确保定位准确且牢固。
• 固定
  • 支架要牢固无松动，高度需一致。

（二）避雷带安装

• 外观要求

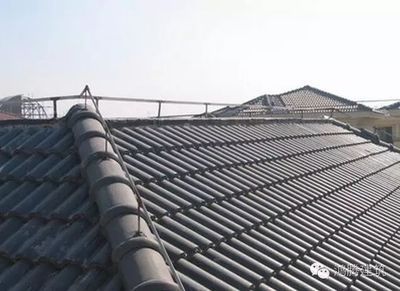

  • 避雷带应平正顺直，美观无扭曲，距建筑完成面高度一致（如可为150mm），转弯平滑，无尖锐菱角。明装避雷带（网）随建筑物造型弯曲，弯曲处均作成圆弧，其圆弧半径为100mm，严禁作成90直角弯或小于90死弯。避雷带在固定支架上应平直、牢固，其顶部距建筑物应为100mm，不应有高低起伏、弯曲、下垂等现象。
• 连接要求
  • 避雷带自身连接：镀锌圆钢避雷带连接采用单Z字搭接（建议使用自制模具制作），搭接长度为圆钢直径的6倍，上下搭接并且采用双面施焊。避雷带（网）的搭接焊是关键工序，要求所有避雷线同心敷设，“s”弯方向一致，焊接应饱满、平整、牢固、无虚焊，焊接后不应产生气孔、夹渣、咬肉、裂纹等现象，如发现应及时予以补焊，并将药皮敲净，刷上防锈漆及银粉。搭接长度要一致，长度≥6d（d为镀锌圆钢直径），最好统一定位100mm。如果是圆钢与扁钢连接时，其长度为圆钢直径的6倍。
  • 与引下线连接：避雷带与防雷引下线焊接处应满足规范要求，如引自圈梁内的防雷引下线镀锌圆钢与避雷带（网）焊接处，均应弯成R = 100mm的圆弧形，搭接焊长度为100mm，且与镀锌圆钢双面焊接。若防雷引下线为镀锌扁钢，应弯成R = 250mm的圆弧，焊接长度亦为100mm，双面焊接。焊接部分补刷的防腐油漆完整。
  • 与其他金属物体连接：避雷带（网）应和建筑物顶部的其他金属物体连接成一体，如建筑物物顶上的透气管、铁栏杆、爬梯、冷却水塔等，这些部位的金属导体都必须与避雷带（网）焊接成一体，也可采用抱卡形式。
• 伸缩补偿
  • 伸缩补偿的半圆面垂直或平行于天面。避雷带（网）通过建筑物伸缩、沉降缝处，应作防雷跨越处理，将避雷带向外侧面弯成半径R = 100mm的圆弧形，支持卡子固定点距建筑物边缘距离300mm。

四、注意事项

• 突出屋面金属物
  • 突出屋面的金属管道符合GB50057《建筑物防雷设计规范》规定的，没有得到接闪器保护的屋顶孤立金属物的尺寸没有超过以下数值时可不要求附加的保护措施：高出屋顶平面不超过0.3m，上层表面总面积不超过1.0㎡和上层表面的长度不超过2.0m的应与防雷装置相连。特别情况下，符合GB50057《建筑物防雷设计规范》中的金属管道及附件需单独设置接闪装置。
• 非导电性屋顶物体
  • 符合GB50057《建筑物防雷设计规范》的规定，不处在接闪器保护范围内的非导电性屋顶物体，当它没有突出由接闪器形成的平面0.5m以上时，可不要求附加增设接闪器的保护措施。非金属管道应单独设置接闪器。
• 防侧击雷
  • 钢结构厂房如果属于高层建筑，一类建筑超出30m，二类建筑超出45m，三类建筑超出60m，应做防侧击雷。高层建筑屋顶预防直击雷宜沿屋顶周边设避雷带，其安装位置略微突出屋顶外沿（可参考图集03D501 - 3P54）。
