钢结构平面图怎么画

钢结构平面图的绘制是一项关键的工程任务，它涉及到多个步骤和注意事项。确定设计意图是绘制平面图的第一步，明确要表达的结构布局和功能要求。收集必要的信息，包括尺寸、材料类型、荷载情况等，这些信息将指导后续的绘图工作。使用专业软件或手工绘制方法来创建平面图。在绘制过程中，应确保图纸清晰、准确，避免错误和遗漏。还需要对图纸进行校核，确保所有尺寸和标注都符合实际情况。钢结构平面图的绘制需要综合考虑设计意图、信息收集、绘图方法和校核等多个方面，以确保图纸的准确性和实用性。

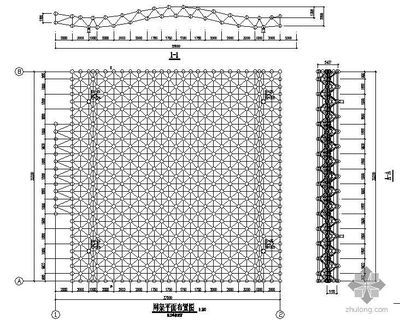

绘制钢结构平面图的步骤

绘制钢结构平面图是一项技术性较强的工作，需要遵循一定的标准和步骤。以下是详细的绘制步骤：

1. 准备工作

• 了解基本构件代号：熟悉常用的钢结构构件代号，如WLT（屋面檩条）、QLT（墙面檩条）、YC（隅撑）、XG（系杆）、SC（水平支撑）、ZC（柱间支撑）、GL（钢梁）、GZ（钢柱）等。
• 获取设计图：钢结构设计图是由设计单位编制完成的，钢结构施工详图则以此为依据，由钢结构制造厂或施工单位深化编制完成。
• 软件准备：使用专业的绘图软件，如AutoCAD，可以帮助提高绘图效率和质量。

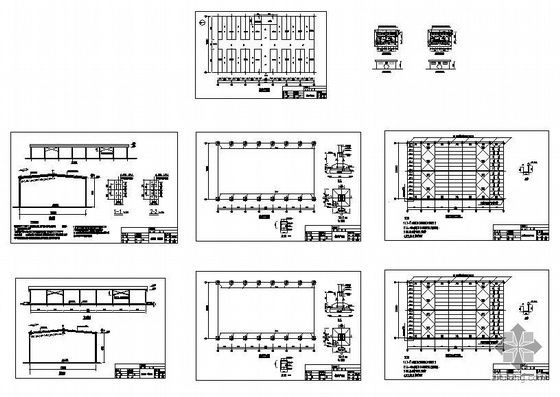

2. 绘制基础平面图

• 设置绘图环境：创建新的绘图文件，设置合适的绘图比例和单位。
• 绘制定位轴线及编号：在图纸上绘制定位轴线，并标注轴线编号。
• 绘制基础平面的形状及尺寸：标注基础平面的总长、总宽等尺寸。
• 绘制基础梁、柱、墙的平面布置：根据设计要求，绘制基础梁、柱、墙的位置和尺寸。
• 标注剖切位置及编号：在需要详细展示的部位标注剖切位置和编号。
• 添加文字说明：在图纸上添加必要的文字说明，如材料、施工要求等。
• 标注管沟、设备孔洞位置：标注管沟、设备孔洞的位置和尺寸。

3. 绘制钢结构构件图

• 绘制构件编号：根据构件的尺寸、规格、材质、零件板的位置和形状进行编号。
• 绘制构件详图：每个构件应按布置图上的构件编号绘制成详图，标注构件的定位尺寸、几何尺寸、连接关系、焊缝符号、孔洞及其相互关系尺寸等。
• 绘制连接部位：根据设计图提供的内力及节点构造进行连接计算及螺栓与焊缝的布置，选定螺栓数量、焊脚厚度及焊缝长度。
• 选择合适的比例：构件图形一般应选用合适的比例绘制（如1:15、1:20、1:50），对于较长、较高的构件，其长度高度与截面尺寸可以用不同的比例表示。
• 标注尺寸：所有尺寸均以mm为单位（标高除外），分别标注构件控制尺寸、各零件相关尺寸、斜尺寸及弧形尺寸的曲率半径。
• 绘制复杂零件：对于较复杂的零件或交汇尺寸，应由放大样（比例不小于1:5）或绘制展开图来确定其尺寸。
• 标注节点板连接：在节点板连接孔中心线上注明斜度及相连的构件号。

4. 审查和修改

• 审查图纸：施工详图应经原设计工程师会签及由合同文件规定的监理工程师批准后方可施工。
• 修改图纸：当需要修改时，制作加工单位应向原设计单位申报，经同意和签署文件后，修改方可生效。

工具和资源

• AutoCAD：广泛用于钢结构平面图的绘制，提供丰富的绘图工具和命令。
• 图集：参考《03G102-钢结构设计制图深度和表示方法》和《08SG115-1钢结构施工图参数表示方法》等图集，了解详细的制图规范和标准。
• 在线教程：观看AutoCAD钢结构制图教程视频，提高绘图技能。

通过以上步骤，你可以系统地绘制出高质量的钢结构平面图，确保图纸的准确性和实用性。
