钢结构预埋件怎样放线（钢结构施工图纸解读）

在钢结构施工中，预埋件的精确放置是保证整个结构稳定性和安全性的关键步骤。放线工作是这一流程中至关重要的一环，它涉及到将设计图纸上的预埋件位置准确无误地映射到实际施工区域。以下是放线过程中的几个关键步骤：，，1. 熟悉图纸：施工前，技术人员需要仔细阅读并理解施工图纸，确保对图纸上的所有细节有清晰的认识，包括预埋件的位置、尺寸、数量以及与其他结构的相对关系。，，2. 测量与标记：使用专业的测量工具，如全站仪或激光扫描仪，对施工现场进行精确测量，并在地面上做出相应的标记。这些标记应该清晰可见，以便后续施工人员能够准确识别。，，3. 定位预埋件：根据测量结果，将预埋件放置在预定的位置。这通常需要一些初步的调整，以确保预埋件能够适应现场环境，如地质条件、风载等因素。，，4. 检查与调整：放置完成后，应进行检查，确保所有预埋件都按照设计要求正确放置，没有偏差。必要时进行调整，以保证整个结构的稳固性和安全性。，，通过上述步骤，可以确保钢结构预埋件的准确放置，为整个工程的成功奠定基础。

钢结构预埋件如何放线

钢结构预埋件的放线是确保预埋件位置准确、标高无误的重要步骤。以下是详细的放线步骤：

1. 熟悉图纸

• 了解设计要求：在放线前，必须详细阅读施工图纸，了解预埋件的位置、尺寸、标高及受力情况。
• 确认轴线：根据厂房轴线为标，按图纸前后左右布置预埋件。

2. 测量放线

• 控制线设置：预埋件的测量定位控制线应单独设置，每个埋件的开工直线应从结构控制轴线单独引测。在已经浇筑好的混凝土或已经固定的钢筋表面做好控制标记。
• 轴线复核：使用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。
• 平面位置确定：利用已经测量完成的控制网测量成果，对施工图中明确标明的坐标点进行放点。然后根据施工图上表示的预埋件同控制点的相对关系，设置预埋件的位置。
• 具体操作：
  • 对于劲性柱底埋件，埋件定位划线工作应在钢筋绑扎校正完之后进行。
  • 首先对整个科技馆测量控制网进行复测，并在现场监理工程师确认测量成果后开始布设钢结构工程的二级测量控制网。
  • 根据钢骨柱底埋件平面布置图进行钢骨柱底埋件中心点的测量定位，并将测量点的位置在现场标示出来。
  • 然后根据测量点和劲性柱定位轴线方向，在混凝土保护层表面，采用油漆点明显标识确定每个锚栓垂直落点位置，并确保同一根劲性柱下的四个锚栓的连线交叉点与各根劲性柱的中心相重叠。

3. 预埋件安装

• 锚栓就位：锚栓就位应在钢筋绑扎完成后进行。施工时主要根据混凝土保护层上设置的定位点和划线布置锚栓，由于每个埋件需要布置四只锚栓，因此预埋时可制作钢板套模，以确保四只锚栓间的相对位置的准确性，待锚栓位置符合要求后应用钢筋将其固定。

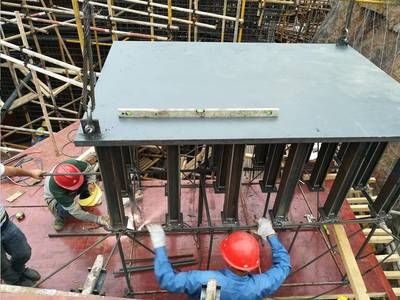

• 模板固定：同一柱脚预埋螺栓的相对位置适合采用模板固定，模板可以采用槽钢支架或者钢板正确制孔制成，模板与螺杆应该采用螺母来固定，不要进行点焊或者焊接定位，安装的时候通过开孔至模板中心点位置和模板中心线方向的办法控制螺栓群的位置。
• 跟踪测量：在预埋件和预埋螺栓定位之后，混凝土浇筑前和浇筑振捣的过程中，应对预埋件螺栓的位置进行跟踪测量，并制定相应的纠正措施。
• 混凝土浇筑：按照施工方案，进行混凝土浇注，确保混凝土密实、无蜂窝、麻面等质量缺陷。
• 拆模养护：按照规定时间，进行拆模，并进行养护，确保预埋件不出现裂缝、变形等情况。

4. 注意事项

• 材料检验：确保预埋件材料质量合格，符合设计要求。
• 合理配筋：根据设计要求，进行合理配筋，确保预埋件受力合理。
• 避免冲突：预埋件锚筋和结构主筋位置发生冲突时，可以适当调整锚筋的位置，保证预埋件安装的位置；当预埋件螺杆与主筋位置发生冲突时，应尽量调整主筋的位置，保证螺杆安装设计的位置。
• 临时固定：预埋件和结构筋的临时固定可以采用绑扎和箍筋点焊定位，施工过程中应避免预埋件和结构主筋的焊接。即便是临时定位也要牢固可靠，能抵抗一定的施工荷载。
• 安全措施：施工人员必须遵守安全操作规程，佩戴安全帽、防护手套等必要的劳动保护用品。施工现场应设置安全警示标志，确保施工安全。

通过以上步骤，可以确保钢结构预埋件的放线和安装准确无误，从而保证整个钢结构工程的质量和安全性。
