钢结构网架安装图（钢结构网架安装图是指导钢结构网架安装图是指导钢结构网架安装的重要文件）

自贡钢结构设计公司9秒前1阅读0评论

钢结构网架安装图是指导钢结构网架安装的重要文件，它详细描述了网架的构造、尺寸、位置和连接方式。在安装过程中，需要严格按照图纸的要求进行操作，确保网架的结构稳定和安全。安装人员还需要熟悉图纸中的技术要求和施工规范，以便更好地完成安装任务。钢结构网架安装图还提供了一些关键的节点和连接点，这些节点和连接点对于保证网架的整体稳定性和承载能力至关重要。在安装过程中，需要对这些节点和连接点进行重点检查和处理，确保其符合设计要求。钢结构网架安装图是确保钢结构网架安装成功的关键文件，需要安装人员认真阅读并理解其内容，严格按照图纸要求进行操作。

钢结构网架安装图

钢结构网架安装图是指导钢结构网架安装的重要文件，它包含了详细的安装步骤、节点详图、材料表等内容。以下是根据搜索结果整理的关于钢结构网架安装图的信息。

施工准备

在安装钢结构网架之前，需要进行一系列的准备工作。首先，要对网架支座轴线与标高进行验线检查，确保它们符合设计要求和相关标准规定。其次，要对支座混凝土强度进行检查，只有当混凝土强度符合设计要求和国家现行有关标准的规定时，才能进行安装。此外，还需要搭设满堂红脚手架，放线布置好各支点位置与标高，并设计布置好临时支点，临时支点的位置、数量需要经过验算确定。

安装工艺流程

钢结构网架的安装工艺流程通常包括以下几个步骤：

图纸会审：对设计图纸进行审查，确保理解和掌握设计意图。
备料：根据设计要求准备所需的材料。
原材料检验：对进场的原材料进行检验，确保其质量和规格符合要求。
制作：根据设计要求进行下料及零部件预制。
运输：将制作好的构件运至施工现场。
现场验收：对进场的成品构件进行验收，确保其符合设计要求。
分块上拼装小单元：将构件分块进行拼装，形成小单元。

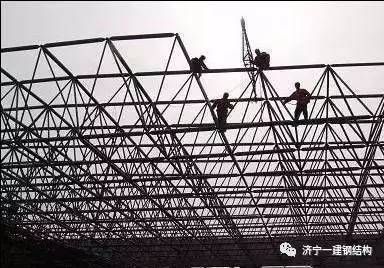

微型吊具高空散装：使用微型吊具将小单元在高空进行组装。
防火漆涂装：对安装好的网架进行防火漆涂装。
竣工交验：完成安装后进行竣工验收，确保工程质量符合要求。

安装施工方法

在安装施工过程中，需要注意以下几个方面：

下料及零部件预制：在下料前，要仔细核查原料的长度，并计算出节点板间的距离。节点板下料可以先做出样板，用手工气割下料，直长线用小型切割机下料。切割误差需要控制在一定范围内。
屋架拼装：采用底样仿效方法进行拼装，屋架在制作时要考虑吊装先后顺序，按吊装先后顺序码放，不可平放叠压，以防变形。
除锈刷漆：屋架表面需要进行除锈刷漆处理，采用人工刷漆，刷漆前要清理干净焊渣、烟尘等杂物。刷漆时要注意保持屋架的编号清晰。
屋架安装：屋架安装时，需要弹出屋架底座在底板上的中心线及边控制线。采用单榀吊装法，根据重量选用吊装索具、卡具及汽车吊进行吊装。
屋架吊装质量控制：使用经纬仪、水平仪和线坠检查屋架的垂直度和侧间弯曲矢高，确保其符合设计要求。
