桁架楼承板是一种广泛应用于工业建筑中的结构形式，它由上弦杆、下弦杆和腹杆组成，形成三角形或梯形的立体结构，能够有效分散荷载并提高建筑的整体稳定性。在施工方案设计中，需要综合考虑工程特点、材料特性、施工条件以及安全要求等因素，确保施工过程的顺利进行和工程质量的符合标准。，，对工程现场进行详细的勘察，确定桁架楼承板的尺寸、数量和位置，同时考虑建筑物的结构布局和荷载情况，为施工提供准确的依据。根据设计图纸和技术规范，制定详细的施工计划，包括施工流程、工序安排、人员分工等，确保施工过程中各个环节的协调性和效率。，，在施工过程中，严格控制施工质量，采用先进的设备和技术手段，确保桁架楼承板的安装精度和连接牢固性。加强对施工现场的管理，确保施工安全，防止事故发生。完成施工后，进行验收和评估，确保桁架楼承板的使用效果达到预期目标，为后续的建筑维护和管理提供有力保障。

以下是一个桁架楼承板施工方案设计：

一、工程概况

1. 工程简介
   • 本工程采用桁架楼承板进行楼面施工，需根据工程结构特点和施工要求制定合理的施工方案。
2. 施工目标
   • 质量目标：确保桁架楼承板安装质量符合相关标准规范，如《钢筋桁架楼承板公司标准》等，保证楼承板与钢梁等结构连接牢固，防止漏浆等质量问题的发生。
   • 进度目标：根据工程总体进度计划安排桁架楼承板的施工进度，确保不影响整个工程的工期。
   • 安全目标：保障施工人员在桁架楼承板施工过程中的人身安全，避免因楼承板吊运、安装等操作引发的安全事故。

二、施工准备

1. 技术准备
   • 图纸会审
     • 熟悉施工图及钢梁深化图，理解设计意图，明确桁架楼承板的型号、规格、铺设位置等要求。参照的施工规范和技术标准，排版图及细化节点图纸须经设计院签字确认方可用于施工。
   • 技术交底
     • 对所有桁架楼承板操作工人进行技术交底和岗前技术培训，使工人熟悉施工流程、操作要点和质量要求等内容。
2. 材料准备
   • 数量确定
     • 根据图纸及提货清单确定桁架楼承板的具体数量。同时，要考虑一定的损耗量，确保材料供应充足。
   • 材料进场与存放
     • 进场计划：制定详细的桁架楼承板进场计划，包括考虑现场的起重设备、进场路线、质量检查以及露天存放等因素。进场前需对楼承板进行检查，核对型号是否与图纸相符，检查出厂合格证以及与货运清单是否一致等。
     • 存放要求：
       • 桁架楼承板水平叠放，成捆堆垛，捆与捆之间垫枕木，叠放高度不宜超过三捆。若现场露天存放时，应稍微倾斜放置（角度不宜超过10度），以保证水分尽快从板的空隙中流出，并且要对全部产品进行覆盖保护，避免被混凝土污染，存放时间不宜过长，从搬入存放到混凝土浇注完成不宜超过2周。
3. 机械设备准备
   • 根据施工现场情况确定所需施工机具的数量，如：
     • 交流弧焊机：用于桁架楼承板与梁焊接，一般需要2台左右。
     • 软吊带：用于桁架楼承板吊运，需要2副，软吊带兜底吊运时要注意多次使用后及时全面检查，有破损需报废换新，且吊运时应轻起轻放，不得碰撞，防止板边变形，不得使用钢索直接兜吊。
     • 氧气、乙炔：用于切割，1套即可。
     • 钢尺、墨斗：钢尺用于放线，需要5把左右，墨斗2只用于放线工作。
4. 劳动力准备
   • 作业人员应具备较高的技术水平，可以多个小组同时作业。需要配备工种如铆工、起重工、安装工等。例如，铆工2人、起重工2人、安装工12人，具体各工种工人数依据现场状况来确定。

三、施工工艺流程

1. 基层处理
   • 在桁架楼承板铺设前，要确保钢梁等基层结构表面平整、干净。如果钢梁表面有吊耳要进行清除，钢梁或钢筋桁架楼承板表面如存在水、氧化皮、锈蚀、油漆、油污、水泥灰渣等杂质应清理干净。
2. 测量放线
   • 按图纸要求在梁上放设桁架楼承板铺设时的基准线，作为楼承板铺设的定位依据。
3. 支撑安装
   • 对于跨度较大、结构特殊的部位，如本工程二层及以上楼层中F - 5/J - 10轴线跨度为5米，该跨板底为降板简支板区域，采用TD2 - 120和TD4 - 120型钢筋桁架楼承板时，需设置临时支撑。临时支撑要求在混凝土强度达到75%设计强度时方可拆除。
   • 在剪力墙及悬挑处设置支承件，确保剪力墙支模及钢筋工程完成后再进行楼承板施工。
4. 桁架楼承板吊运与堆放
   • 桁架楼承板吊运时，必须采用配套软吊带兜底吊运。将各捆板吊运到各安装区域，按照部署图及包装标识堆放，明确起始点及板的扣边方向。

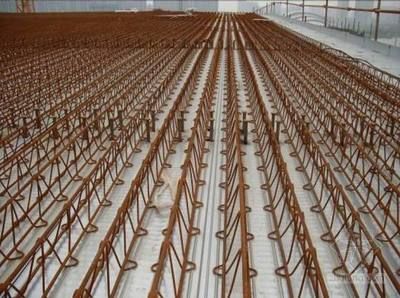

5. 桁架楼承板铺设
   • 安装第一块板时要对准基准线，然后依次安装其他板，采用非标准板收尾。铺设时应随铺设随点焊，将钢筋桁架楼承板支座竖筋与钢梁或支撑角钢点焊固定。
   • 桁架楼承板安装时板与板之间扣合应紧密，防止混凝土浇筑时漏浆。桁架长度方向搭接长度不宜小于5d（d为钢筋桁架下弦钢筋直径）及50mm中的较大值；板宽度方向底模与钢梁的搭接长度不宜小于30mm，保证在浇注混凝土时不漏浆。
   • 平面形状变化处，可将钢筋桁架楼承板切割，切割前应对要切割的尺寸进行检查，复核后，在楼承板上放线；可采用机械或气割进行，端部的支座钢筋复原就位后方可进行安装，并与钢梁或支撑角钢点焊固定；在钢柱处切割可将钢筋桁架上下弦钢筋直接与钢柱焊接牢固，并按图纸要求加设柱边加强钢筋。
6. 栓钉焊接
   • 在钢筋桁架楼承板铺设完成以后，根据设计图纸进行栓钉的焊接。焊接前要确保钢梁或钢筋桁架楼承板表面清洁干净。

四、质量控制措施

1. 材料质量控制
   • 进场的桁架楼承板必须有出厂合格证，且型号、规格等要符合设计要求。对进场材料进行抽检，检查外观质量、钢筋桁架的构造尺寸、钢筋桁架与底模的焊接外观质量是否符合相关标准要求。
2. 施工过程质量控制
   • 严格按照施工工艺流程进行操作，在桁架楼承板吊运过程中，防止板边变形等情况。铺设过程中，要保证板与板之间的连接牢固、搭接长度符合要求，点焊质量可靠，防止漏浆等质量问题。
   • 定期对已完成的楼承板施工部分进行质量检查，发现问题及时整改。

五、安全管理措施

1. 人员安全管理
   • 对施工人员进行安全教育培训，提高施工人员的安全意识。施工人员必须佩戴好劳动保护用品，如安全帽、安全带等。
2. 吊运安全管理
   • 在桁架楼承板吊运时，要由专业的起重工进行操作，确保吊运过程平稳，避免碰撞到周围结构或人员。软
