钢结构的螺栓连接方式

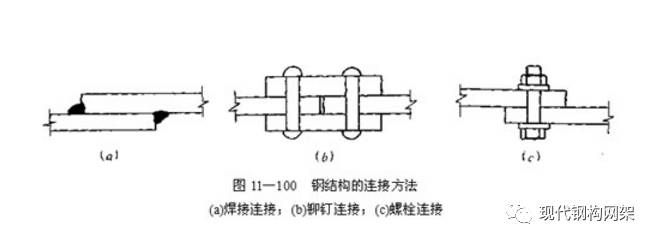

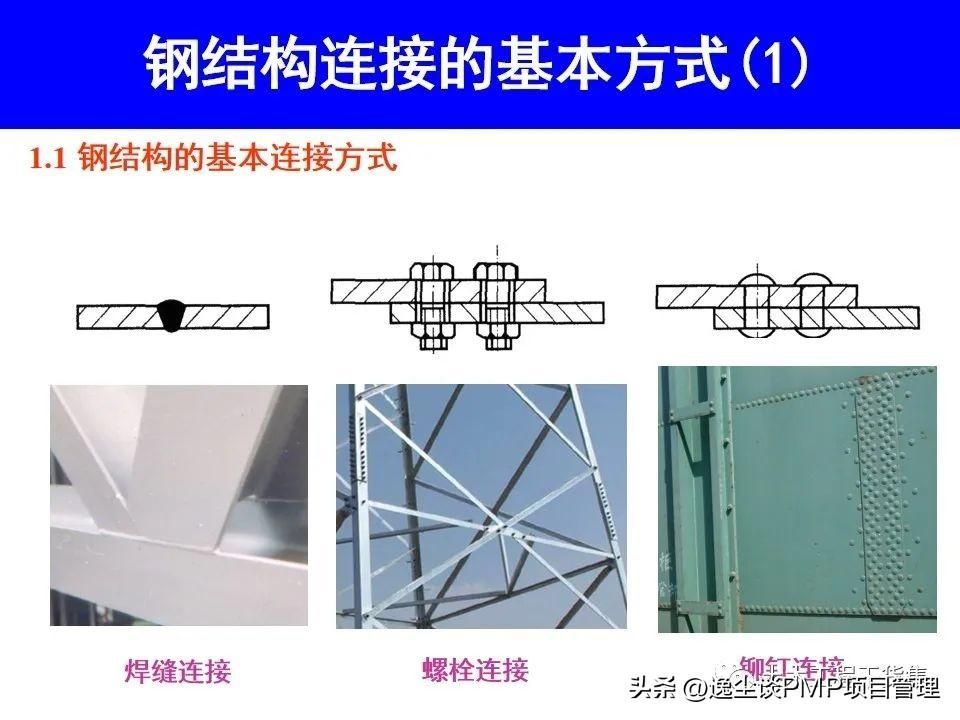

钢结构中,螺栓连接是一种常见的固定方式,它通过螺栓与螺母的配合实现构件之间的连接。这种连接方式具有拆卸方便、连接可靠等优点。在钢结构中,螺栓连接主要有以下几种类型:,,1. 普通螺栓连接:这是最常见的螺栓连接方式,通过螺栓和螺母的配合实现连接。普通螺栓连接适用于各种类型的钢结构,包括梁、柱、桁架等。,,2. 高强度螺栓连接:这种连接方式适用于承受较大载荷的钢结构,如桥梁、高层建筑等。高强度螺栓连接通过使用高强度螺栓和相应的连接件来实现连接,具有较高的承载能力和良好的抗震性能。,,3. 焊接螺栓连接:这种连接方式适用于需要焊接的部位,如钢结构中的焊缝连接。焊接螺栓连接通过将螺栓与母材焊接在一起来实现连接,具有较好的密封性能和耐腐蚀性。,,4. 机械连接:这种连接方式适用于需要快速拆卸的情况,如临时支撑或维修。机械连接通过使用专用的机械装置来实现连接,具有操作简便、快速的特点。

钢结构的螺栓连接方式

一、螺栓连接的原理

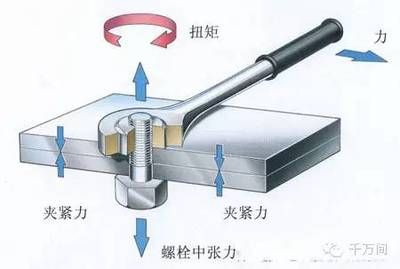

螺栓连接是通过螺栓、螺母和垫圈等部件将钢结构构件连接在一起。螺栓穿过被连接构件上的通孔,拧紧螺母使螺栓产生拉力,从而在连接件之间产生压力和摩擦力,以此实现力的传递并将构件紧固连接,这种连接形式属于可拆卸连接,既可以把螺母从螺栓上旋下,使连接的两个零件分开,便于拆卸和维修等操作。

二、螺栓的种类

  • 普通螺栓
    • 一般用于非重要部位或临时性连接,其规格和强度等级相对较低。普通螺栓按制作精度可分为A、B、C级。按头部形状可分为六角头、圆头、方形头、沉头等;按螺纹的牙型可分为粗牙和细牙。
  • 高强度螺栓
    • 摩擦型高强度螺栓:通过连接件之间的压力和摩擦力传递荷载,适用于承受压力和摩擦力的连接。在承受外荷载时,外力通过摩擦力在被连接构件间传递,以保证连接在正常使用状态下不产生滑移。

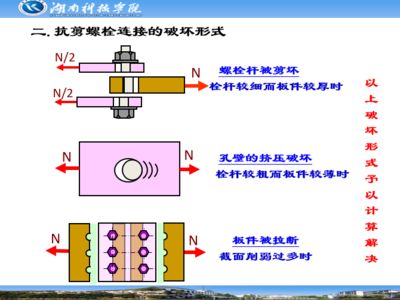

    • 承压型高强度螺栓:具有较高的强度和紧固力矩,适用于重要部位和承受较大荷载的连接。这种螺栓在正常使用时,靠摩擦力传递荷载;当荷载增大到一定程度,螺栓与孔壁接触,开始承压,依靠螺栓抗剪和孔壁承压来共同传递荷载。

三、螺栓连接的优点

  • 施工方便快速:安装工艺相对简单,不需要复杂的设备和特殊的施工环境,能够在较短的时间内完成连接操作,适用于各种复杂形状和规格的钢结构连接。
  • 可拆卸和重复使用:这是螺栓连接的一个重要特性。在需要对结构进行维修、改造或拆除时,可以方便地拆卸螺栓,而且螺栓可以多次重复使用,节约成本并且环保。
  • 稳定性好:连接结构稳定,能够有效地避免连接件的变形和松动,通过合理控制螺栓的预紧力,可以保证连接的紧凑性和稳定性。
  • 传力可靠:具备较好的塑性和韧性,能够可靠地传递力,保证钢结构整体的受力性能。
  • 适应多种工况:适用于需要经常拆卸和检修的结构,以及承受动力荷载的结构。在地震区和高烈度地区,螺栓连接也具有良好的抗震性能。

四、螺栓连接的缺点

  • 对构件有削弱:因开孔对构件的截面会产生一定的削弱,且被连接的构件需要互相搭接,或另加接板、角钢等连接构件,因而耗材较多。
  • 需要定期检查维护:在使用过程中,由于振动、温度变化等因素可能导致螺栓松动,所以需要定期检查和紧固,防止松动和脱落,并且对紧固力矩要求较高。

五、螺栓连接的施工要点

(一)施工前

  • 螺栓选择:根据钢结构的负荷和材质选择适合的螺栓规格和等级。
  • 检查准备:检查螺栓的规格、数量和质量,准备相应的施工工具和紧固设备。

(二)施工过程中

  • 安装要求
    • 按照设计要求和施工规范进行安装,保证螺栓的紧固力矩和连接件的紧密程度。螺栓连接的各个部分应该相互垂直,且连接点的间距应符合设计规范。
    • 在连接过程中应该旋转一次螺母,检查螺纹是否匹配,确保螺栓连接稳定。
    • 注意调整预紧力,使各个螺栓的松紧度相同。
  • 防松措施:采取合适的防松措施,如使用锁紧垫圈或涂覆防松剂等,确保螺栓连接的可靠性。

(三)施工后

  • 质量检查:对安装完成的螺栓连接进行质量检查,包括外观检查(检查是否有裂纹、损伤等)、紧固力矩检查(确保达到设计要求的紧固力矩)和连接件间隙检查等。符合设计要求和施工规范,无松动、脱落和明显变形等现象,紧固力矩和连接件间隙满足规定要求。
  • 后期维护:在螺栓连接运行过程中,如果发现连接出现松动、变形等情况,应及时采取措施进行维修和加固,以保证连接的稳定性和安全性。定期对钢结构连接进行维护保养,如紧固螺栓等。
