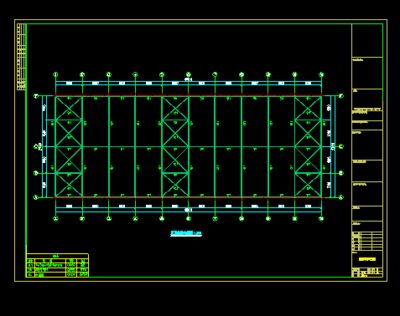

二层钢结构框架图的绘制步骤包括：在平面图中画出基础和柱网，然后根据柱网尺寸和间距，用细实线绘制柱子和梁的位置。根据柱子的截面尺寸和间距，用粗实线绘制梁的位置。在梁上标注出支座位置，并在柱与梁之间绘制连接线。

一、绘制前的准备

（一）熟悉相关知识

• 构件代号及含义：要记住一些基本的构件代号，如wlt屋面檩条、qlt墙面檩条、yc隅撑、xg系杆、sc水平支撑、zc柱间支撑、gl钢梁、gz钢柱等，这有助于理解钢结构框架的组成部分。
• 构件尺寸标注意义：了解h型钢、c型檩条、圆钢等构件尺寸标注的意思，对准确绘制框架图非常重要。
• 实物印象：脑海里有钢结构框架基本的实物印象，可以找个简单的厂房看看，方便后续绘图工作。

（二）确定绘图软件及方式

• 软件选择
  • 专业软件生成后用CAD完善：设计图（蓝图）一般是PKPM或者3D3s画的，加工图（深化图）绝大部分是用tekla建模后直接生成的，也有小部分是用CAD加一些工具箱插件画的。如果采用这种方式，需要掌握相关软件的操作，并且能在CAD中对生成的图纸进行必要的调整和完善。
  • 纯CAD绘制：需要掌握更多的绘图技巧和钢结构知识。如果选择纯CAD绘制，可能需要借助一些插件来提高效率。

二、具体绘图步骤

（一）绘制框架轮廓

• 确定轴网：如果有首层轴网和二层轴网不同的情况，需要明确按照哪一个轴网来绘制二层钢结构框架图。在软件中轴网建立在任何一层都可以，但构件需要区分楼层。如果一层轴网和二层不同，可以单独在二层新建轴网。不过在某些情况下，如二层平面图上的框架梁可能是按首层的轴网来画图，因为二层平图里的梁可能属于一层顶板里的梁。
• 绘制柱梁基本结构
  • 钢梁（gl）和钢柱（gz）：按照尺寸和布局要求，使用CAD的绘图命令（如直线、矩形等命令）绘制钢梁和钢柱的位置和形状。例如，使用矩形命令（REC）绘制钢柱的外轮廓，确定第一个点后输入长度和宽度；对于钢梁，根据其连接的钢柱位置和设计的跨度绘制直线段来表示钢梁。
  • 考虑连接方式：在绘制梁柱时，要考虑到它们之间的连接方式，如焊接、铆接或螺栓连接。如果是焊接连接，可以在连接部位进行适当的标注或者绘制示意符号；如果是螺栓连接，要准确表示螺栓的位置和数量。

（二）添加支撑结构

• 水平支撑（sc）和柱间支撑（zc）：根据设计要求，在合适的位置绘制水平支撑和柱间支撑。水平支撑通常连接在钢梁之间，以增强结构的横向稳定性；柱间支撑则连接在钢柱之间，保证结构的纵向稳定性。同样使用直线等绘图命令来绘制支撑结构的线条。
• 隅撑（yc）和系杆（xg）：隅撑一般位于钢梁和钢柱的夹角处，系杆则用于连接不同的钢梁或钢柱，按照各自的布置要求准确绘制它们的位置和形状。

（三）绘制檩条

• 屋面檩条（wlt）和墙面檩条（qlt）：檩条的绘制要根据屋面和墙面的形状及布局。在绘制屋面檩条时，要考虑到屋面的坡度和排水方向；墙面檩条则要根据墙面的高度和分隔情况进行绘制。使用直线或者其他合适的绘图命令，按照设计间距依次绘制檩条。

（四）标注与注释

• 尺寸标注：对钢结构框架图中的各种构件进行尺寸标注，包括钢梁、钢柱的长度、宽度、高度，支撑结构的长度，檩条的间距等。使用CAD的标注命令，如线性标注、角度标注等，确保标注清晰、准确、完整。
• 构件标注：对每个构件进行标注，注明其构件代号（如gl - 1表示1号钢梁）、规格（如H型钢的型号、厚度等）、材质等信息，方便施工人员识别和施工。
• 特殊说明注释：对于一些特殊的结构要求、施工注意事项或者连接方式等，可以使用引线注释（如使用CAD的引线命令）在图中进行详细说明。

（五）检查与调整

• 尺寸核对：仔细核对所有构件的尺寸是否符合设计要求，检查是否存在漏标或者误标的尺寸。
• 结构合理性检查：从整体上检查钢结构框架的结构合理性，查看梁柱的布置是否均匀、支撑结构是否足够、檩条的分布是否合理等。如果发现问题，及时进行调整修改。
