钢结构梁柱安装是建筑工程中的一项关键工序，其准确性直接影响到整个建筑的稳定性和安全性。以下是钢结构梁柱安装的示意图以及相关的注意事项：，，1. 准备工作：在安装前，需要对施工现场进行详细的勘察，确保有足够的空间和条件进行安装工作。还需要检查钢结构梁柱的质量，确保其符合设计要求和施工标准。，，2. 基础处理：在进行钢结构梁柱安装之前，需要对基础进行处理，包括清理基础表面、调整基础标高等。这样可以确保钢结构梁柱能够牢固地与基础连接。，，3. 吊装：吊装是钢结构梁柱安装的关键步骤，需要使用专业的吊装设备和操作人员。在吊装过程中，需要注意控制吊点位置、吊索长度等因素，以确保吊装过程的安全和稳定。，，4. 定位：吊装完成后，需要进行定位工作，将钢结构梁柱准确地放置在预定的位置上。在定位过程中，需要遵循设计图纸和规范要求，确保梁柱的准确安装。，，5. 固定：定位完成后，需要进行钢结构梁柱的固定工作。这通常包括焊接、螺栓连接等方式，将钢结构梁柱与基础或相邻结构牢固地连接在一起。，，6. 检查与验收：需要对钢结构梁柱安装进行全面的检查和验收，确保其符合设计要求和施工标准。如果发现问题，需要及时进行整改和处理。

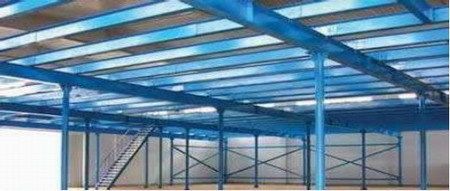

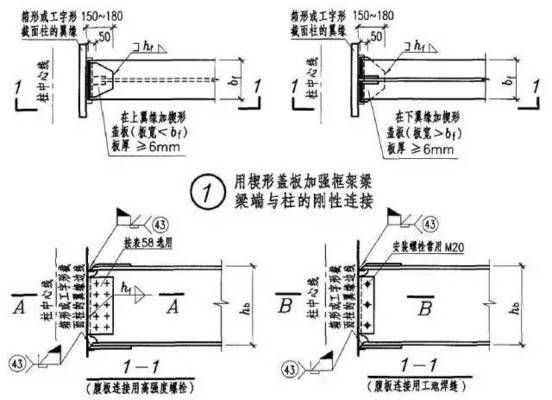

钢结构梁柱安装示意图概述

钢结构梁柱的安装是一个复杂的过程，涉及到多个步骤和技术要点。以下是根据搜索结果整理的钢结构梁柱安装的关键步骤和注意事项。

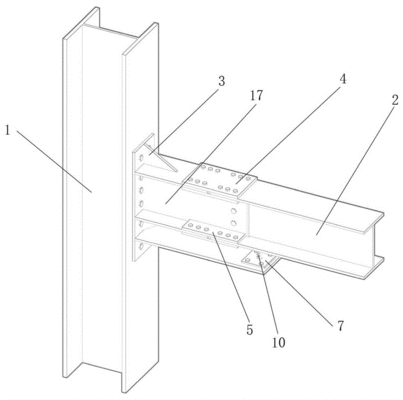

钢梁安装流程

钢结构厂房的钢梁安装是在钢柱安装完成后的一项主要受力构件的安装。钢梁的安装流程应分为安装前的准备、安装时的临时固定和校正固定。

安装前的准备

1. 构件的检查：对施工现场的钢构件检查，如：平面中心线、标高线、外形尺寸、螺栓孔位置及直径、焊接坡口质量、构件的焊缝外观质量、焊钉、摩擦面处理、防腐涂层、外观等。
2. 机械工具：焊机、扭力扳手、吊车及其他辅助工具。

安装时的临时固定

1. 构件吊装时的吊点：构件吊装时的吊点、临时固定螺栓的数量、多层梁的安装顺序。

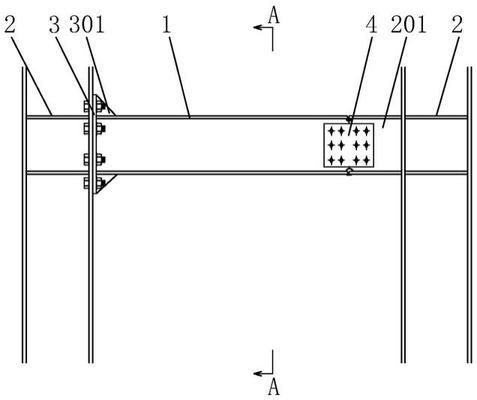

钢梁的校正固定

1. 采用通线校正法和仪器校正法：对钢结构厂房的标高、平面、垂直度、跨距等进行校正，技术参数应符合国家规范和设计图纸要求，合格后才可以固定。

钢柱安装工艺

钢柱的吊装

1. 对基础进行复测：包括锚栓的露出长度，锚栓中心线对基准线的位移偏差，锚栓间距，基础标高，对于不合格的进行处理后方可进行吊装。
2. 控制柱子的安装标高：事先在柱子可视的截面上划出500mm的位置，以便安装时进行标高的微调、校正。

钢柱的校正

1. 在柱子可视面上事先画出中心线：然后在两个相互垂直的方向用经纬仪对柱子的垂直度进行调整。
2. 通过测量柱子内侧距建筑物上弹好的控制线的距离来控制柱子的垂直度。
3. 柱子的标高、轴线和垂直度偏差的调整是相互联系的兼顾的，待所有标准都达到时才算完成校正工作。

现场焊接工艺

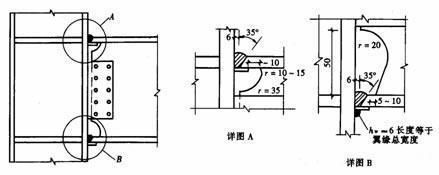

主要构件焊接工艺

1. 工焊接应采用多层多道、小电流的焊接方法。
2. 对接溶透焊缝（平焊位手工电弧焊）：适用梁柱翼缘板腹板对接焊缝，焊条E4303。焊接工艺参数：焊接坡口：b12mm单坡口角度60度钝边2mmb12mm双坡口角度60度钝边2mm组装间隙：23mm焊接电流140180A，焊接电压24V，焊接速度375px/min。
3. T型焊缝（船形位手工电弧焊）：适用于梁柱筋板、连接板、柱顶板、柱底板，双面贴角焊缝，焊条E4303。焊接工艺参数：焊脚高度：大于被焊件中较薄件的厚度。焊接电流140160A，焊接电压22V，焊接速度400px/min手工电弧焊接时可参照下表参数。
4. 焊缝外观：用肉眼和量具检查焊缝外观缺陷和焊脚尺寸，应符合施工图和施工规范的要求，焊波均匀，不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区应清理干净，无飞溅残留物。
5. 全熔透焊缝作为焊接过程中的重点和关键质量控制点，质量检查人员对此部位应进行跟踪检查并做好相应的质量检查检查记录。

吊装施工安全要求

文明施工

1. 遵守现场安全的各项管理规定，进入现场必须带好安全帽，严禁吸烟。
2. 构件堆放、电焊机排列整齐有序，备用的氧气、乙炔瓶放入专用笼子内，分开放置。
3. 现场设置安全员、防火员。
4. 保持现场卫生。
5. 现场所有施工人员服从指挥，言行文明。

安全技术措施

1. 构件的运输、装车时用大垫木10X10木方将构件垫稳，并用2t倒链前后两道封牢。
2. 装车后，整体高度小于4m。
3. 行驶速度40公里/小时，转弯或路面不平处20公里/小时。
4. 构件与钢丝绳接触处，用胶皮垫住。
5. 装车后，摆放位置应居车中部，前、后用2t链封牢（运中部时封三道），所有构件运输过程中要经常检查构件封车绳、倒链的情况，遇到问题及时处理。要求公司派专职安全员。运输车辆要安装示宽灯，要前有车开道，后有车压送。并要与交通部门协商好具体的时间和路线，以保证交通的畅通。

其他

1. 进入施工现场必须戴好安全帽，高空作业必须穿防滑鞋、系安全带，凡不适合高空作业的人员，不得从事高空作业。
2. 施工用机索具施工前由工长带领有关人员进行检验，合格后方可使用。
3. 四级风以上禁止作业。
4. 吊装作业人员作业中严格执行安全规程中十不吊规定，吊装前安全员应对作业人员应进行安全教育。
5. 吊装过程中，应待构件就位后再上前操作，解开构件的吊索时应将安全带系在牢固处，防止空中坠落。
6. 吊装作业点距离高压线不得小于2m。距低压线不得小于1m，否则应采取措施后方可施工。
7. 在同一垂直线上，严禁上、下同时施工。
8. 高空作业中。各类工具、配件应装入工具袋内，严禁乱扔、乱抛以防物体打击。
9. 构件就位应平稳，避免振动和摆动，待构件紧固后方可松开吊索具。

结论

由于无法直接提供图片，建议您查阅相关的建筑施工手册、行业标准或咨询专业的钢结构工程师以获取详细的钢结构梁柱安装示意图。此外，网络上有许多专业的建筑论坛和网站，其中可能有专业人士分享的详细示意图和安装教程。
