屋面梁是建筑结构中的关键组成部分，其计算方法对于确保建筑的整体安全和稳定性至关重要。屋面梁的计算涉及多个方面，包括**支撑作用、平面外稳定性验算以及荷载确定等**。以下是对屋面梁如何计算的相关介绍：，，1. **支撑作用**：在考虑隅撑-檩条的支撑作用后，屋面梁的平面外稳定性验算方法遵循《门式刚架轻型房屋钢结构技术规范》2015版的相关条款。这一规范提供了具体的计算长度计算公式，以适应不同截面高度的屋面梁。， ，2. **平面外稳定性验算**：在考虑隅撑-檩条的约束作用后，屋面梁的平面外计算长度被修改为计算隅撑-檩条的约束刚度，并在此基础上进行稳定性验算。这种计算方法的目的是为了适应屋面梁截面高度变化时，檩条约束作用的不同情况。， ，3. **荷载确定**：在进行屋面梁的计算时，需要根据实际荷载输入参数，这些参数可能包括风荷载、雪荷载、活荷载等，以确保计算的准确性和实用性。，，4. **计算模型选择**：屋面钢梁的设计需要考虑多种因素，包括荷载类型、梁尺寸、钢筋配置等，选择合适的计算模型是确保设计准确性的关键步骤之一。，，5. **弯矩和剪力计算**：在确定屋面梁的尺寸后，需要进行弯矩和剪力的计算，这有助于评估梁在不同荷载作用下的力学性能和承载能力。，，6. **尺寸校核**：通过计算得到的弯矩和剪力数据，还需要进行尺寸校核，确保设计的合理性和安全性。，，屋面梁的计算是一个复杂的过程，涉及到多个方面的考量。正确的计算方法不仅能够确保屋面梁的结构安全，还能够提高工程设计的效率和经济效益。在进行屋面梁设计时，建议参考相关规范和标准，结合实际情况进行细致的计算和分析，以确保最终设计方案的科学性和可靠性。

一、屋面梁体积计算

1. 现浇混凝土屋面梁
   • 如果是现浇混凝土屋面梁，其体积计算方式为：梁的体积 = 梁的截面面积×梁的长度。这里要按照设计图示尺寸以体积计算，并且不扣除构件内钢筋、预埋铁件所占体积。例如，如果梁的截面宽为$b$b毫米，截面高为$h$h毫米，梁的长度为$L$L米，那么梁的体积$V = b\times h\times L\times10^{-9}$V=b×h×L×10?9立方米（将毫米转化为米进行计算）。
2. 预制混凝土屋面梁
   • 预制混凝土梁同样按设计图示尺寸以体积计算，计算规则与现浇梁类似，也是不扣除构件内钢筋、预埋铁件所占体积。

二、屋面梁模板面积计算

• 梁的模板面积=(梁侧面高之和 + 梁底)×梁的长度。以天津2004计算规则为例，混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。

三、屋面梁荷载计算相关

1. 梁自重计算
   • 梁的自重与梁的体积和材料容重有关。如果知道梁的混凝土容重$\gamma$γ（一般混凝土容重约为$25kN/m^{3}$25kN/m3），根据前面计算出的梁体积$V$V，梁自重$G=\gamma V$G=γV。
2. 梁上墙荷载计算（如果有墙作用于梁上）
   • 对于墙荷载，如果是实墙，墙体恒荷载$(kN/m)=$(kN/m)=墙体净高×墙体容重。例如外墙（蒸压灰砂空心砖墙；容重$\leq1600Kg/m^{3}$≤1600Kg/m3），要根据墙体实际高度和墙体材料容重准确计算墙对梁的荷载。同时，如果梁上有门窗洞口等情况，还需要减去洞口部分的荷载影响。另外，在PKPM软件中的梁间荷载，梁上墙所产生的荷载计算时，设墙为二四墙（这里只是一种常见假设情况，实际需根据墙厚等实际情况计算）等相关情况也需要考虑，比如坡屋面会对梁有水平力，而PKPM中的均布荷载、集中荷载一般是竖向的，在计算时要注意区分和考虑水平力的影响。
3. 屋面荷载传递到梁的计算
   • 屋面恒荷载主要由各构造层重量组成，如20厚1:2.5水泥砂浆、2厚SBS防水层二道、25厚1:3等构造层（不同屋面构造组成不同）。计算出屋面恒荷载后，根据屋面荷载的传递路径，将其等效为作用在梁上的荷载。例如楼（屋）面荷载计算中，对于地板辐射采暖铺地砖楼面，要分别计算10厚铺地砖等各构造层产生的荷载，再将其传递到梁上进行计算。

四、屋面梁钢筋计算相关

1. 钢筋锚固长度计算
   • 计算方式为：钢筋外形系数乘直径乘其预计抗拉强度再除砼由均匀塑性形变向局部集中塑性变形过渡的临界值。详细计算方式以及需要注意的部分可以通过查阅官方发布的规范文件GB50010 - 2010来进行进一步的了解。
2. 梁平法中的钢筋相关计算

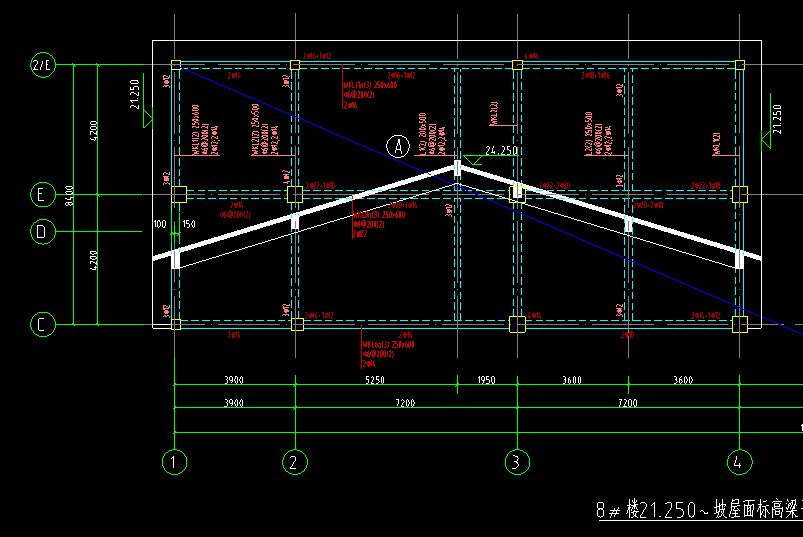

   • 梁的分类编号：屋面框架梁在平法图集中表示为WKLXX(XX)、(XXA)或(XXB)，其中(XXA)为一端悬挑，(XXB)为两端悬挑，悬挑不计入跨数。不同类型的梁在计算和配筋等方面有不同的要求。
   • 梁截面表示与钢筋标注
     • 梁截面：梁编号后面是梁的截面，一般用“截面宽X截面高”表示，如350x700表示梁的截面宽为350mm，截面高为700mm。
     • 梁箍筋：梁箍筋信息包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。例如$\phi10@100/200(2)$?10@100/200(2)表示：箍筋为一级钢筋，直径10，加密区间距100，非加密区间距200，均为两肢箍。

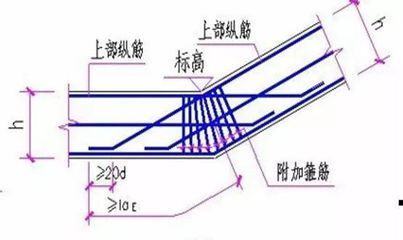

     • 梁上下通长筋和架立筋：如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋；如果同时有上部通长筋和下部通长筋，用分号“;”隔开。例如2$\Phi$Φ22;3$\Phi$Φ25表示梁上部通长筋为2根二级钢，直径为22；梁下部通长筋为3根二级钢，直径为25。架立筋需要用括号将其括起来，如2$\Phi$Φ22用于双肢箍；2$\Phi$Φ22+(4$\phi$?12)用于六肢箍，其中2$\Phi$Φ22为通长筋，4$\phi$?12为架立筋。
     • 梁侧面纵筋：当梁腹高(梁高 - 板厚)$\geq450mm$≥450mm时，需配置纵向构造钢筋（以大写字母G打头），其根数表示梁两侧的总根数，且对称配置，如G4$\Phi$Φ12，表示梁的两个侧面共配置4$\Phi$Φ12的纵向构造钢筋，每侧各配置2$\Phi$Φ12；当两侧需配置受扭纵向钢筋时，此项注写值以大写字母N打头。
