钢结构楼板构造(钢结构楼板成本分析)

钢结构楼板是现代建筑工程中常用的一种结构形式,它以其强度高、重量轻、施工速度快等优点被广泛应用于各类建筑中。钢结构楼板的建造成本相对较高,这主要是由于其材料和工艺的特殊性所决定的。本文将就钢结构楼板的成本分析进行探讨。钢结构楼板的材料成本主要包括钢材的购买费用、运输费用以及加工费用等。钢结构楼板的施工成本主要包括工人的工资、设备租赁费用以及施工过程中产生的其他费用等。钢结构楼板的维护成本包括定期的检查、维修以及更换损坏部件的费用等。通过对这些成本的分析,可以更好地了解钢结构楼板的成本构成,为业主提供更为合理的预算和报价。

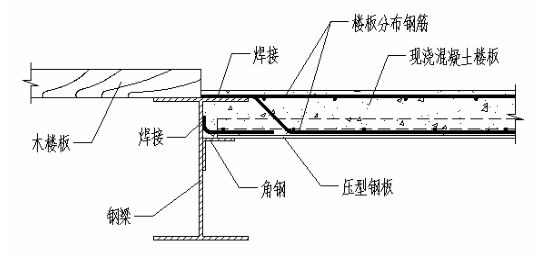

一、压型钢板组合楼板构造

  1. 压型钢板要求
    • 压型钢板厚度不应小于0.75mm。其根据截面形式可分为开口型、缩口型和闭口型。在施工阶段,压型钢板按单向板计算(沿强边顺肋方向),强度和变形验算按弹性方法来验算,弱边(垂直肋)不验算,也不进行抗剪等其它验算。在使用阶段,当压型钢板上混凝土厚度为50 - 100mm时,组合楼板可沿强边(顺肋)方向按单向板计算不考虑弱边方向的正负弯矩,当压型钢板上的混凝土厚度大于100mm,应根据有效边长比按《组合楼板设计与施工规范》5.1.3条计算。
  2. 混凝土要求
    • 板顶以上混凝土厚度不小于50mm,总厚度不小于90mm。连续组合板按简支板设计时,抗裂钢筋的截面面积不应小于混凝土截面面积的0.2%。当压型钢板的承载能力不足时,可在板下部凹槽沿顺肋方向内配置受拉钢筋。
  3. 栓钉设置
    • 为阻止压型钢板与混凝土之间的滑移,在组合楼板的端部均应设置栓钉。

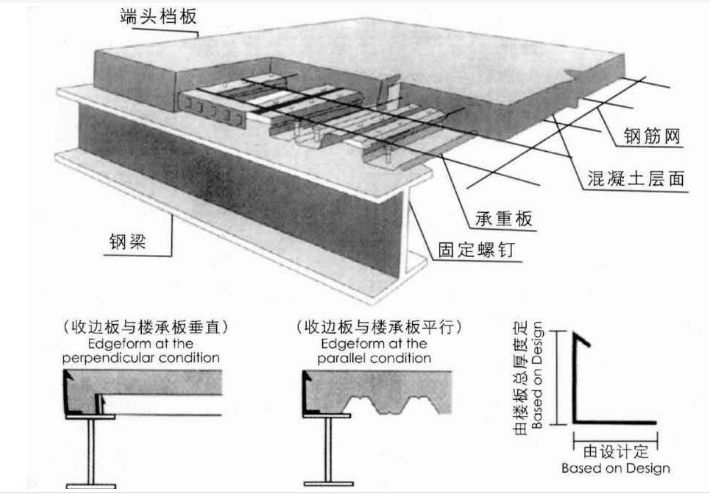

二、钢筋桁架楼承板组合楼板构造

  1. 钢筋桁架与压型钢板连接
    • 钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架,并将钢筋桁架与镀锌压型钢板连接成一体,上部浇注混凝土,形成钢筋桁架混凝土楼板。底部钢模板可以作为永久性模板,也可后期拆除,仅在施工阶段作为临时模板。
  2. 应用范围
    • 目前已在多层厂房、多高层钢结构办公、酒店、住宅建筑、超高层钢结构建筑、不规则楼面(圆形、椭圆、其它形状)钢结构建筑、降板结构、厚板结构、钢筋混凝土结构广泛使用。

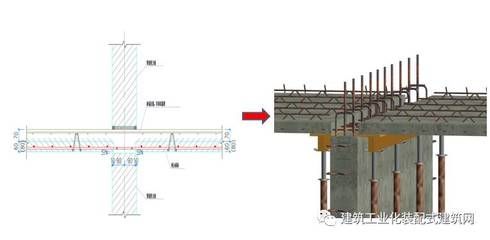

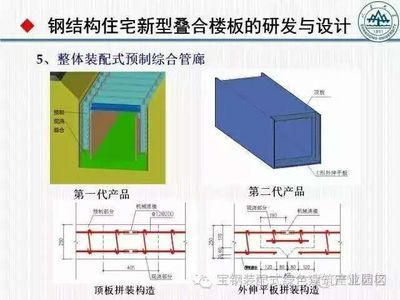

三、桁架钢筋混凝土叠合楼板构造(搜索结果未详细提及具体构造,根据一般知识补充部分内容)

  1. 叠合层与预制层关系
    • 叠合楼板由预制部分和叠合层组成,预制部分在工厂制作,现场安装后再浇筑叠合层混凝土。预制部分的钢筋应伸出一定长度,以便与叠合层钢筋连接形成整体受力结构。
  2. 钢筋布置
    • 需合理布置预制部分和叠合层的钢筋,满足受力要求,确保楼板的承载能力和整体性。

四、其他构造要求(一般性钢结构楼板构造要求)

  1. 钢筋要求
    • 钢结构楼板中纵横钢筋可采用φ12 - φ14,网格间距150mm。梁柱采用φ16 - φ18,箍筋间距150mm - 200mm。在强震区或重要建筑,柱周边宜设置钢筋和箍筋,以免楼板在水平力下被柱子破坏。
  2. 材料选用
    • 钢材必须是标准优质螺纹钢材,水泥采用425#硅酸盐水泥;沙石质量要保证,现浇工程必须选用含泥量不超过1%的中粗黄沙和分口碎石,其强度将达到c20 - c25。
  3. 预制板与钢梁连接
    • 预制板中应设预埋件,与钢梁焊接。
