钢结构丙类厂房二级防火消防涂料施工需严格遵循相关要求，以确保工程质量和安全。施工前需对现场进行仔细检查，确保无杂物、尘土等影响涂料质量的因素存在。选择符合国家标准的涂料，并按照比例调配，避免出现色差或涂层不均的问题。在涂装过程中，要确保涂层均匀、无漏涂，且厚度达到设计要求。还需注意涂料的干燥时间，避免过快或过慢导致质量问题。完成涂装后，应对涂层进行检查，确保其满足防火标准。在整个施工过程中，应严格遵守相关规范和操作规程，确保工程质量和安全。

钢结构丙类厂房二级防火消防涂料要求

根据提供的搜索结果，钢结构丙类厂房二级防火消防涂料的要求主要包括以下几个方面：

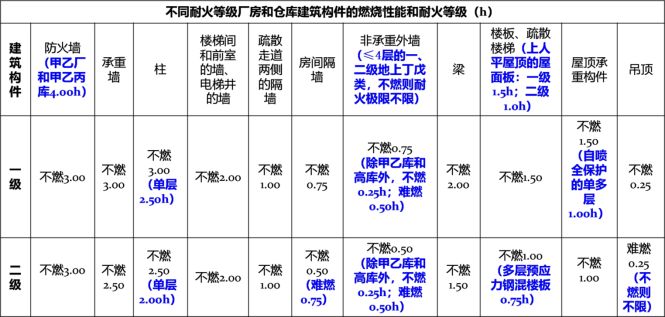

耐火极限和涂层厚度

钢结构丙类厂房二级防火涂料的耐火极限应在0.5至2.5小时之间。涂层厚度方面，丙类厂房钢结构防火涂料涂层厚度一般在3至7mm之间。具体来说，超薄型钢结构防火涂料涂层厚度小于或等于3mm，薄型钢结构防火涂料涂层厚度大于3mm且小于或等于7mm，厚型钢结构防火涂料涂层厚度大于7mm且小于或等于45mm。

施工方法

施工方法包括喷涂、刷涂或滚涂。对于大面积施工，宜采用自重式喷枪，配自动调压0.4-0.6Mpa；局部修补和小面积施工，可用刷涂、喷涂或滚涂。喷涂时每遍厚度不超过0.5mm，晴朗天气情况下，每间隔8小时喷涂一次。人工喷涂每道厚度较薄，按照厚度，测算道数。

性能指标

防火涂料在容器中的状态应呈均匀稠厚流体状态，无结块。干燥时间（表干）应不超过12小时。初期干燥抗裂性允许出现1-3条裂纹，其宽度应不大于0.5毫米。粘结强度应大于等于0.15MPa。耐冻融循环性应大于等于15次，涂层应无开裂、脱落、起泡现象。耐火性能方面，涂层厚度为4.7mm时，耐火性能应大于2.5小时。耐曝热性应大于等于720小时，涂层无起层、脱落、空鼓、开裂现象。

施工要求

薄型钢结构防火涂料的施工应满足下列要求：宜采用喷涂工艺施工，每遍喷涂厚度不宜超过2.5mm，喷涂压力宜为0.4～0.6Mpa。喷涂后的涂层应完全闭合，轮廓清晰，无流挂、粉化、空鼓、脱落、漏涂和宽度大于0.5mm裂纹等缺陷。施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂。当设计要求涂层表面平整时，应对后一遍涂层作抹平处理，确保外表面均匀平整。

综上所述，钢结构丙类厂房二级防火消防涂料的要求涉及耐火极限、涂层厚度、施工方法、性能指标和施工要求等多个方面。这些要求旨在确保钢结构在火灾情况下能够保持足够的稳定性，保障人员安全和财产安全。

丙类厂房防火涂料品牌推荐钢结构防火涂料施工注意事项防火涂料耐火极限测试标准丙类厂房防火设计规范解读钢结构丙类厂房二级防火消防涂料要求
