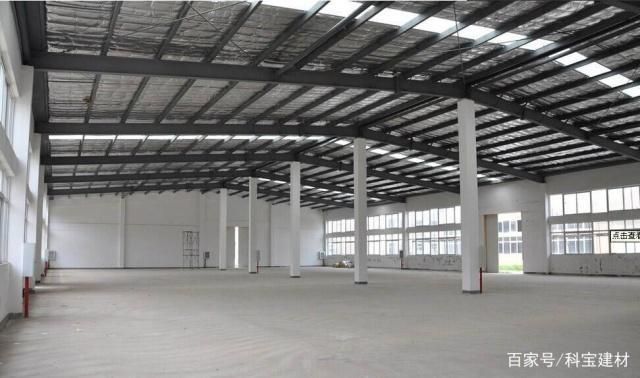

桁架楼承板是一种常见的建筑结构，广泛应用于工业厂房、仓库、体育馆等建筑中。它的主要特点是采用钢结构作为支撑，通过上下两层的钢筋混凝土板形成桁架结构，从而提供更大的跨度和更高的承载能力。设计桁架楼承板需要考虑多个因素，包括材料选择、截面形状、荷载分布等。，，在设计桁架楼承板时，首先需要确定其跨度和高度，这是影响其承载能力和稳定性的关键因素。要选择合适的材料，如钢材和混凝土，以确保结构的强度和耐久性。还需要计算荷载，包括自重、活荷载、风荷载等，以确定所需的钢筋和混凝土用量。，，在设计过程中，还需要考虑施工方便性和经济性。可以通过优化截面形状和尺寸来减少材料用量，提高施工效率；或者通过合理的布置钢筋和混凝土，降低施工难度和成本。，，桁架楼承板设计是一个综合性很强的过程，需要综合考虑多种因素，以确保结构的安全性、稳定性和经济性。

桁架楼承板设计概述

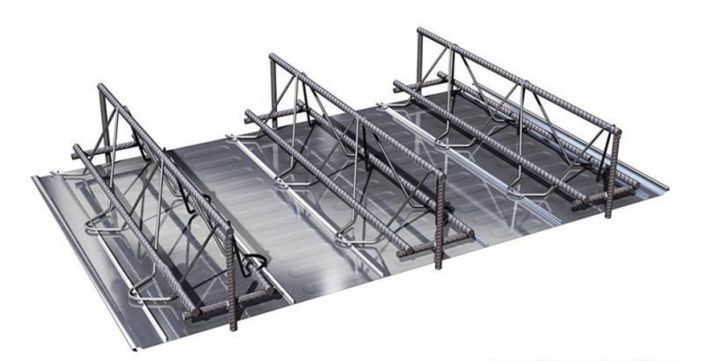

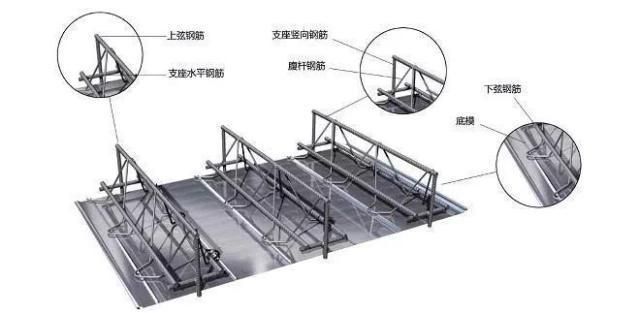

桁架楼承板设计是指针对桁架楼承板这种特定类型的建筑模板进行的设计工作。桁架楼承板是一种用于支撑楼层和承载荷载的模板材料，它由纤维水泥压力板作为主面板，中间预埋镀锌钢格网，然后钢筋桁架与龙骨焊接结构设计而成。以下是关于桁架楼承板设计的详细解析：

设计阶段的计算

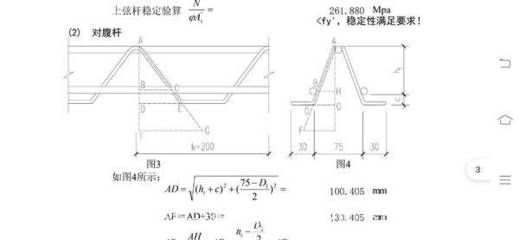

桁架楼承板的设计需要进行使用及施工两个阶段的计算。在使用阶段，设计者需要计算楼板的正截面承载力、楼板下部钢筋应力控制、支座裂缝控制以及挠度验算。而在施工阶段，则需要进行上下弦杆强度验算、受压弦杆和腹杆稳定验算以及桁架挠度验算。所有这些计算都需要符合现行的国家标准，如《混凝土结构设计规定》(GB50010--2002)及《冷轧带肋钢筋混凝土结构技术规定》(JGJ95--2003)的规定。

设计中的特殊考虑

在设计过程中，还需要考虑到钢筋桁架楼承板在施工阶段先以截面高度小的钢筋桁架承担全部荷载，这可能导致受拉钢筋中的应力比假定楼板全截面承担同样荷载时大，出现“受拉钢筋应力超前”现象。因此，在设计中应控制楼板下部钢筋应力，确保其符合相关规定。

设计目的

桁架楼承板设计的目的是确保楼承板能够在使用过程中提供足够的承载能力和稳定性，同时也要保证施工过程的安全和效率。设计者需要考虑到楼承板的强度、刚度、稳定性以及与其他建筑构件的协调工作。

设计流程

设计流程通常包括以下几个步骤：

1. 准备阶段：收集设计所需的所有资料，包括建筑图纸、荷载要求、材料特性等。
2. 设计计算：进行上述提到的各种计算，确保设计满足所有必要的标准和规范。
3. 优化设计：根据计算结果，优化设计以提高性能和降低成本。
4. 审查和批准：设计完成后，需要经过专业机构的审查和批准才能投入使用。

综上所述，桁架楼承板设计是一个复杂的过程，需要综合考虑多种因素，以确保最终产品的安全性和功能性。
