桁架加工流程图是展示桁架从原材料准备到成品出库整个生产流程的图表。它包括了材料检验、切割、焊接、组装、涂装等关键步骤，并强调了在加工过程中的安全规范。在切割环节，操作人员必须穿戴防护装备，并在指定的安全区域进行操作。焊接时，要确保良好的通风和防火措施，以防火灾发生。组装阶段，需要严格按照图纸和工艺要求进行，避免超载或不当操作导致结构损坏。涂装作业中，应使用符合环保标准的涂料，并保持工作场所的清洁和通风。还应注意操作人员的培训和资质认证，确保他们具备必要的技能和知识。桁架加工流程图强调了生产过程中的安全规范和质量控制的重要性，以确保产品的安全性和可靠性。

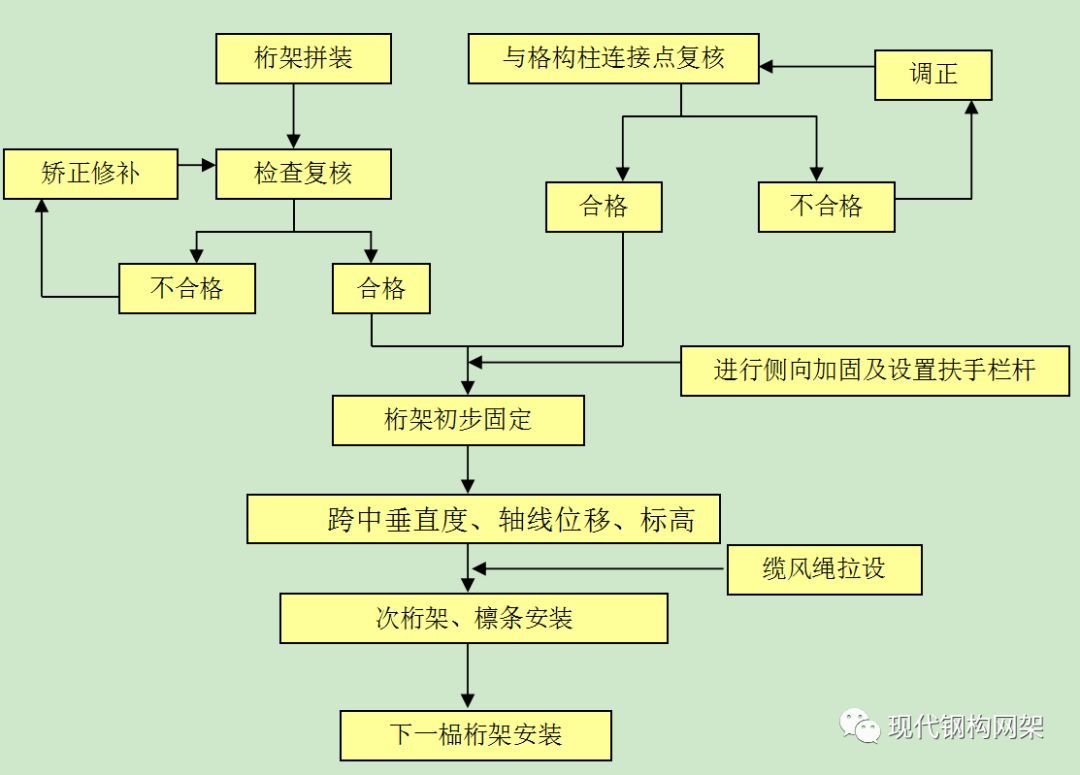

桁架加工流程图

桁架的加工流程通常包括以下几个关键步骤：

1. 设计与制板

• 根据建筑设计图，确定钢桁架的尺寸和结构细节。

2. 材料准备

• 铺设钢板平台，机械进场就位，进行原材复试检验。

3. 放样与下料

• 进行1:1放样，号料、划线，然后进行矫正和加工。

4. 零件加工

• 使用坡口机开坡口，翼板、腹板等直条切割机下料，进行H型钢的制作。

5. 组装与焊接

• 拼焊中间腹杆，从中间向两侧依次拼装腹杆，先全部点焊，待尺寸校核后，再进行对称、从中间向两侧GMAW焊接。

6. 矫正与检验

• 对H型钢进行矫正，确保其平面度和垂直度符合要求。

7. 表面处理

• 进行除锈处理，然后喷涂防锈漆，以提高桁架的耐久性。

8. 成品验收

• 对成品桁架进行尺寸、间隙、坡口等方面的验收，确保质量符合标准。

以上就是桁架加工的基本流程，具体的加工细节可能会因不同的桁架类型和设计要求而有所差异。
