在钢结构楼层板中，栓钉的焊接质量对于整个结构的稳定性和耐久性至关重要。以下是关于如何进行栓钉焊接以及如何确保焊接质量的详细指南：，，1. 准备工作：确保使用高质量的焊条和焊机。准备一个清洁、干燥的焊接区域，并按照制造商的建议进行预热。，，2. 焊接技巧：采用适当的焊接速度和电流，以获得良好的焊缝。避免过度加热或过冷，以防止焊接变形或裂纹。，，3. 焊接质量问题及解决：， - 气孔和夹渣：使用适当的焊接技术，如TIG（电弧焊）或MIG（金属惰性气体焊），可以减少气孔和夹渣的形成。， - 裂纹：确保焊接材料和工艺的正确选择，以及适当的预热和后热处理，可以防止裂纹的产生。， - 变形：通过精确的焊接技术和控制焊接速度，可以最小化焊接变形。，，4. 质量控制：定期检查焊接接头，确保没有缺陷或问题。如果发现问题，及时修复以避免进一步的损坏。，，5. 安全措施：在操作过程中，始终遵守安全规程，包括穿戴适当的防护装备，并确保工作区域通风良好。，，通过遵循这些指南，可以确保钢结构楼层板的栓钉焊接质量达到标准，从而保证整个结构的完整性和安全性。

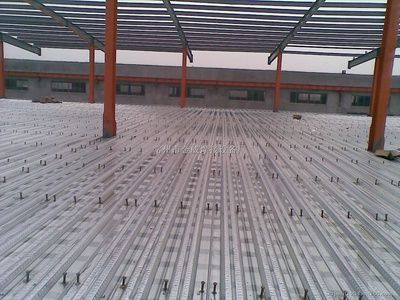

钢结构楼层板栓钉焊接相关

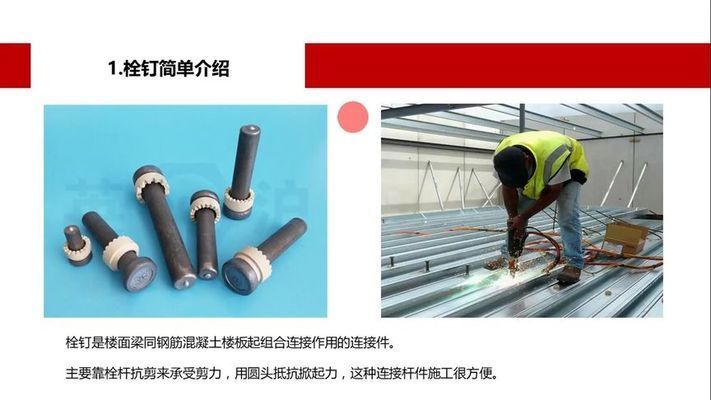

一、焊接工具

• 栓钉焊机：如拉弧型栓钉焊机（型号：YD - 200LS），适用于钢结构楼层板栓钉焊接。这种焊机能够提供稳定的焊接电流，满足栓钉焊接的能量需求。因为栓钉焊接需要较大的电流来瞬间熔化栓钉和母材，以实现牢固的连接，所以栓钉焊机是关键设备之一。
• 焊枪：型号为YS - 223G的焊枪可用于栓钉焊接操作。焊枪的作用是将栓钉准确地定位在焊接位置，并传导焊接电流。操作人员通过操作焊枪来启动和控制焊接过程，确保栓钉与母材之间的电弧稳定产生，使栓钉能够顺利熔化并与母材融合。
• 陶瓷座圈（栓钉磁环）：去氧弧耐热陶瓷座圈（栓钉磁环）在焊接中必不可少。它具有多种功能，一方面可以集中电弧热量，使焊接能量更集中地作用于栓钉和母材的连接处，提高焊接效率和质量；另一方面，它能够隔离外部空气，防止空气中的氮、氧等气体侵入焊接区域，避免熔化的金属被氧化，同时还可以防止熔融金属的飞溅，确保焊接过程的稳定性和安全性。

二、焊接前准备

1. 栓钉和瓷环检查与堆放
   • 栓钉到货后，要按规格分类堆放。栓钉外观应无皱纹、毛刺、发裂、扭歪、弯曲等缺陷。对于工程中使用的瓷环，应保持干燥及完整。瓷环应有制造厂按批配套供应，每个包装箱内应带有产品的合格证和质量保证书，包装箱外注明批号、规格及数量。
   • 在瓷环的储运过程中要注意：在运输、保管及使用过程中应轻装轻卸，并防止受潮；瓷环应成箱在室内仓库保管，地面应有防潮措施，并按批号、规格分类堆放，保管使用中不得混批。包装箱底层应架空，距离地面大于300mm，码高不大于3层；使用前尽可能不要开箱，以免破坏包装的密封性，开箱取出部分瓷环后应原封包装好，以免受潮；严禁使用受潮的瓷环，受潮的瓷环在烘箱内经120℃烘干1 - 2小时后方可使用。

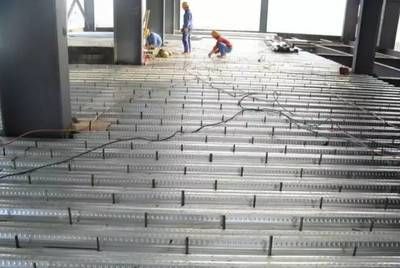

2. 施工现场准备
   • 确定施工场地的供电情况，根据现场条件、供电要求、施焊数量确定栓钉焊机的台数、一次线长度、稳压电源、把线长度等。由于焊接电源耗用电流大，最好考虑专路供电，并且正确接入初级电压后接地要牢固。同时要保证钢结构构件表面的油漆应清除，不能有露水、雨水、油及其他影响焊缝质量的污渍，空气相对湿度不大于85%。
   • 根据栓钉的焊接位置选择合适的瓷环，若直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。在施工前还应进行除湿操作，以满足焊接环境要求。
3. 确定栓钉位置并处理焊接点
   • 安装前先放线，定出栓钉的准确位置。对该点进行除锈、除漆、除油污处理，要以露出金属光泽为准，并且使施焊点局部平整。这是为了确保栓钉与母材之间能够良好接触，避免铁锈、油漆、油污等杂质影响焊接质量，保证焊接电流能够有效地在栓钉和母材之间传导，使栓钉能够牢固地焊接在钢结构楼层板上。

三、焊接方法

1. 普通栓钉焊（栓钉直接焊在工作件上）
   • 采用专用螺柱焊机进行电弧螺柱焊。将栓钉端头置于陶瓷保护罩内与母材接触并通以直流电，以使栓钉与母材之间激发电弧，电弧产生的热量使栓钉和母材熔化，维持一定的电弧燃烧时间后将栓钉压入母材局部熔化区内。陶瓷保护罩（即瓷环）在此过程中起到集中电弧热量，隔离外部空气，保护电弧和熔化金属免受氮、氧的侵入，并防止熔融金属飞溅的作用。
2. 穿透栓钉焊（栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体）
   • 接通焊机焊枪电源，将柱状栓钉套在焊枪上，套上防弧座圈（瓷环），启动焊枪，电流熔断栓钉端部，座圈则产生弧光，经短时间后柱状栓钉以一定速度顶紧母材端部熔化，切断电源柱状栓钉焊接完成固定在母材上。

四、焊接注意事项

1. 人员安全方面
   • 焊接操作工人应佩戴防护眼罩、穿防护服装。施工现场必须戴安全帽，高空作业必须戴安全绳，确保施工人员的人身安全，防止在焊接过程中受到飞溅的熔渣、弧光等伤害。
2. 设备及材料方面
   • 栓钉必须符合规范和设计的要求，如有锈蚀，需经除锈后方可使用（尤其是栓钉头和大头部不可有锈蚀和污物），严禁使用锈蚀的栓钉。施焊点不得有水分、油污及其它杂质。在有风天气施工时，焊工应站在上风头，以防止火花伤害。要注意焊工的安全防护，尤其焊外围梁时，更应小心谨慎。当焊枪卡具上出现焊瘤、烧蚀或溅上熔渣时，及时清理或更换配件，以确保施工顺利并保证熔焊质量。
   • 栓焊机必须接在独立电源上（三相380V、100 - 300A），并应安放在防潮、防尘、防风雨日洒、清洁通风的环境中，还应具备维修条件和空间。配电设施应在栓焊机附近，便于出现故障时迅速切断电源。在连接焊机和焊枪的电缆线上严禁压重物、车辆碾压及猛力拽拉，在电缆线通过处严禁烟火，全部电缆及其接头均应绝缘；与地线连接的母材表面应除锈、油或油漆等污物。焊钉端头与圆柱头部不得有锈或污物，严重锈蚀的不得使用；受潮瓷环必须烘干后方可使用。

五、焊接后检查

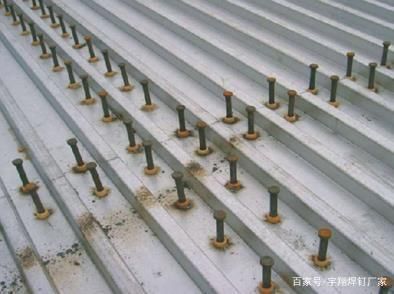

1. 外观检查
   • 焊后检查栓钉底部的焊脚应完整并分布均匀。外观检查合格的栓钉还应按照规范要求用铁锤进行锤击，使其弯曲30°，并检查焊接部位是否出现裂纹。通过这种方式来检验栓钉焊接的质量，确保栓钉在钢结构楼层板上的连接牢固性和可靠性。
2. 抽样检查
   • 按每天产量取其中的1/500进行弯曲检查，焊缝处无断裂视为合格，如焊缝出现裂缝，该栓钉判为报废，需在附近重焊一只柱状钉作为补充。

栓钉焊机的操作流程钢结构楼层板焊接质量标准栓钉焊接常见问题及解决栓钉焊接后的防腐处理钢结构楼层板栓钉怎么焊接
