梁钢板加固标注(梁粘贴钢板加固法)
梁钢板加固标注是一种用于提高桥梁承载力和延长使用寿命的加固方法。该方法通过在原有桥梁结构的基础上,粘贴一层或多层钢板来增加其刚度和承载能力。梁钢板加固标注的具体步骤包括:首先对桥梁进行详细的检测和评估,确定需要加固的区域和数量;然后选择合适的钢板材料,如Q345钢、Q235钢等,并进行表面处理,如除锈、打磨等;接着将钢板与原梁进行固定,采用焊接、螺栓连接等方式;最后进行加载试验,验证加固效果是否符合预期要求。梁钢板加固标注具有施工简便、成本较低等优点,但也存在一些不足之处,如钢板与原梁的粘结强度可能不足等。在进行梁钢板加固标注时,需要综合考虑各种因素,确保加固效果达到预期目标。
梁钢板加固标注
一、梁钢板加固的基本概念

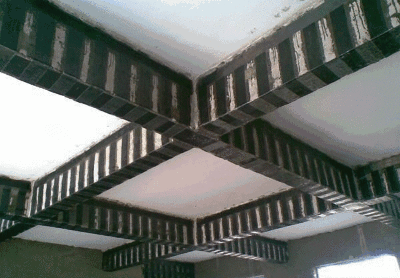

梁粘贴钢板加固法是用胶粘剂将钢板粘贴于梁的上下受力表面,以弥补梁的配筋量不足,从而达到提高截面承载力的目的。这是梁钢板加固的基本原理,理解这个原理有助于对标注相关内容的认识。
二、可能涉及的标注内容

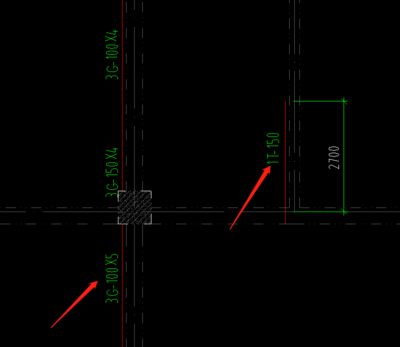

(一)钢板规格标注
- 厚度标注

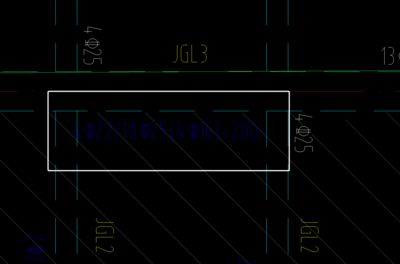

- 在梁钢板加固中,钢板厚度有一定要求。对于人工涂胶,粘贴的钢板厚度≤5mm;压力注胶时,钢板厚度≤10mm。这个厚度限制是为了保证加固效果和结构安全等多方面因素。在标注时,可能会直接在钢板示意图或者设计图上标明钢板厚度的数值,例如“钢板厚度:3mm(人工涂胶情况)”。
- 钢板层数标注

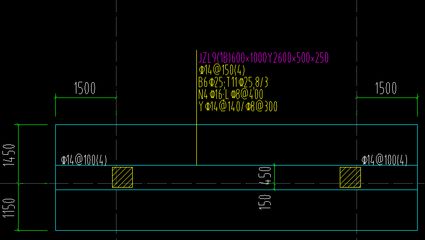

- 受拉区粘贴钢板的层数≤3层,受压区≤2层,并且钢板总厚度≤10mm。标注时可能会在梁的截面图上分别标明受拉区和受压区的钢板层数,像“受拉区钢板层数:2层,受压区钢板层数:1层”。
(二)粘贴位置标注
- 上下表面标注

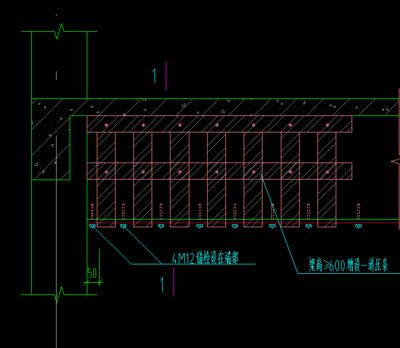

- 因为钢板是粘贴于梁的上下受力表面,所以在标注时要明确钢板是粘贴在梁的上表面还是下表面。例如在梁的立面图上,可以用文字注明“梁下表面粘贴钢板加固”或者用特定符号来表示上下表面的粘贴情况。
- 受力区域标注
- 对于不同的受力需求,钢板粘贴位置也有讲究。如果是正截面受弯加固采用粘贴钢板法,在标注时要准确指出在梁的正截面的哪些区域粘贴了钢板,如“梁跨中位置正截面下表面粘贴钢板加固”。如果涉及斜截面受剪加固(虽然这种加固方式结构上较难处理且较少选用),也要明确斜截面的粘贴位置,如“梁端部斜截面处粘贴钢板加固(受剪加固,较少用)”。
(三)胶粘剂相关标注
- 胶粘剂类型标注
- 在梁钢板加固中使用胶粘剂将钢板粘贴在梁上,不同的胶粘剂性能不同。在标注时可能会标明胶粘剂的类型,例如“采用环氧类胶粘剂进行钢板粘贴”。
- 胶粘剂用量标注(如果有要求)
- 某些情况下可能需要对胶粘剂的用量有一定的标注或者说明,例如在详细的加固施工设计图中,可能会标注每平方米钢板粘贴所需要的胶粘剂大概用量等信息。
(四)加固量及承载能力相关标注
- 加固量标注
- 除了钢板层数等体现加固量的标注外,可能还会有其他表示加固量的标注方式。比如从加固后梁的承载能力提升角度,可能会标注“加固后梁的正截面受弯承载力提高20%”之类的内容,以表明加固量对梁承载能力的提升效果。
- 承载能力极限标注
- 正截面受弯承载力提高幅度不应超过40%,这个极限数值在一些设计或者标注中可能需要体现,如“本梁钢板加固设计,正截面受弯承载力提高幅度控制在40%以内”。
