如何判断钢架受拉侧（判断钢架受拉侧的方法）

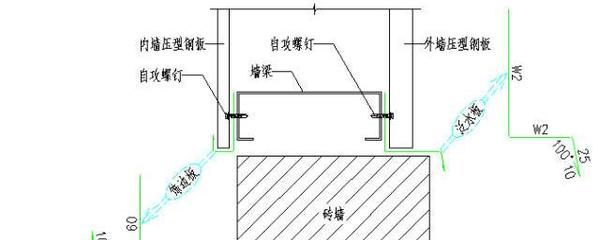

钢架受拉侧的判断方法通常基于力学原理和结构分析。了解结构的基本受力情况是关键。在钢结构中，主要承受拉力的是梁、柱或桁架的端部节点。这些部分由于受到垂直方向的力而处于受拉状态。，，为了确定钢架的受拉侧，可以采用以下几种方法：，1. 视觉检查：直接观察钢架的结构布局，寻找可能承受较大拉力的端部节点。，2. 应力分析：使用计算机辅助工程（CAE）软件进行应力分析，识别出那些在最大载荷作用下出现最大应力的区域。，3. 荷载试验：通过施加模拟的外部荷载，观察结构的响应，从而判断哪些部位最有可能承受拉力。，4. 材料性质：考虑钢材的抗拉强度，如果某部位的材料强度低于整体结构的平均强度，则该部位更可能是受拉侧。，，综合以上方法，可以有效地确定钢架的受拉侧，并采取相应的维护或加固措施以保证结构安全。

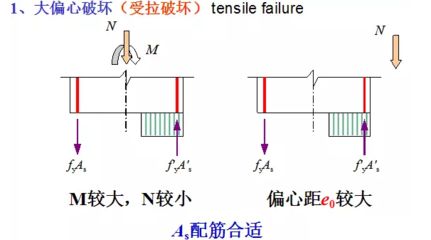

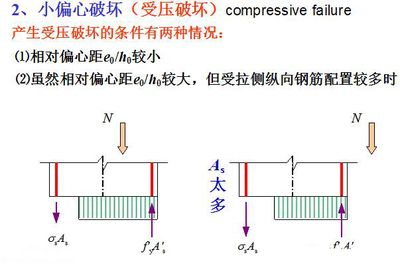

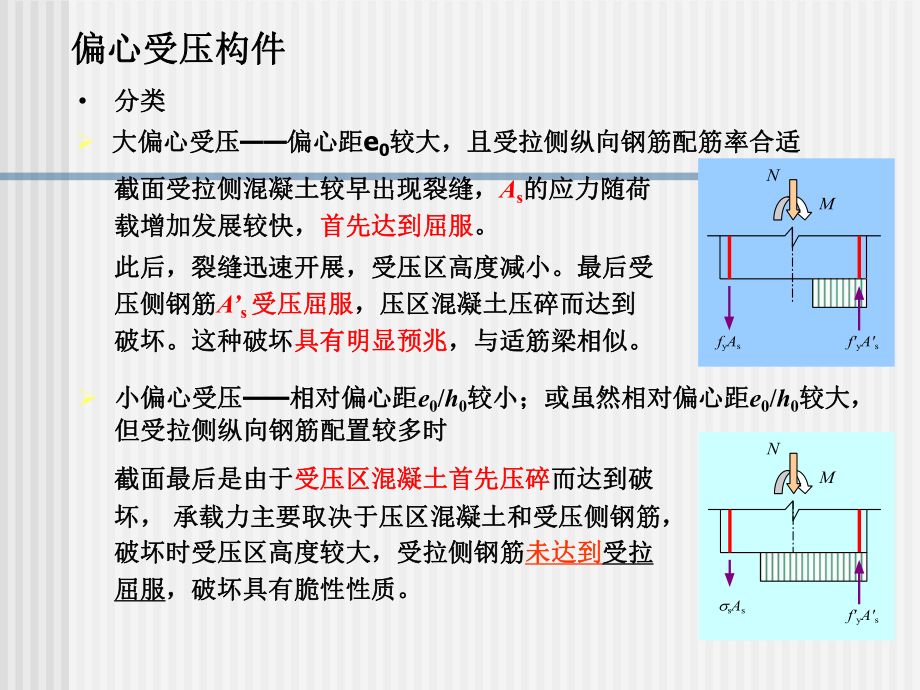

判断钢架受拉侧的方法有多种，以下是几种常见的方法：

1. 弯矩图法

• 原理：弯矩图画在哪侧，哪侧就是受拉侧。
• 应用：在结构力学中，绘制弯矩图可以帮助直观地判断哪些部分是受拉，哪些部分是受压。弯矩图通常画在受拉的一侧。

2. 受力分析法

• 原理：通过计算梁的内力来判断哪侧受拉。
• 步骤：
  1. 计算梁的支座及支座处的受力情况。
  2. 根据梁的内力情况，判断哪侧受拉。
• 应用：适用于静定平面刚架，通过计算梁的内力来判断受拉侧。

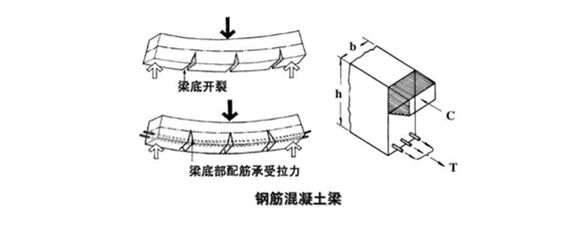

3. 变形想象法

• 原理：想象杆件受力足够大，发生了弯曲，凸出的那侧受拉，凹进的那侧受压。
• 应用：通过想象杆件的变形趋势来判断受拉侧。

4. 力矩方向法

• 原理：根据力的方向和位置来判断弯矩的正负，从而确定受拉侧。
• 步骤：
  1. 确定力的方向和位置。
  2. 根据力的方向，判断弯矩的正负。
  3. 正弯矩画在下侧，负弯矩画在上侧。
• 应用：适用于判断平面钢架和曲杆的受力情况。

5. 特定规则法

• 原理：记住特定的规则来判断受拉侧。
• 规则：左侧顺时针为正，逆时针为负，负的弯矩画在杆之上，正的在杆之下。
• 应用：适用于判断刚架的受力情况。

实例说明

假设有一个平面钢架，需要判断某一段杆件的受拉侧：

1. 绘制弯矩图：在该段杆件上绘制弯矩图，弯矩图画在哪侧，哪侧就是受拉侧。
2. 受力分析：计算该段杆件的内力，根据内力情况判断受拉侧。
3. 变形想象：想象该段杆件受力后的变形趋势，凸出的那侧受拉，凹进的那侧受压。
4. 力矩方向：确定作用在该段杆件上的力的方向和位置，根据力的方向判断弯矩的正负，从而确定受拉侧。

通过以上方法，可以有效地判断钢架的受拉侧，确保结构设计的准确性和安全性。
