环氧树脂修补砂浆配合比

丽水加固设计公司15秒前1阅读0评论

根据提供的材料信息，**环氧树脂修补砂浆的配合比大致为6101：15：8：20**。，，这个比例是按照质量份数来计算的，即每100g环氧树脂需要6101g乙二胺、15g丙酮、8g石英粉或瓷粉以及20g砂子。这种配比确保了修补砂浆具有良好的抗压强度和粘结性能。，，在施工过程中，应先将填充料预热至60℃，然后加入固化剂乙二胺和增韧剂二丁脂拌匀。之后将预热的填充料与环氧树脂均匀混合，最后再加入砂子和石棉搅拌至完全浸润骨材。这样处理后的环氧砂浆可以在40分钟内用完，且在气温低于20℃时适当减少固化剂的用量，以保证混合物的流淌性。

环氧树脂修补砂浆配合比相关情况

一、常见配比示例

一般配比
- 质量比为环氧树脂:丙酮:乙二胺:石英粉(瓷粉):砂 = 100:6:6 - 8:270:540。这是环氧砂浆施工的一般配合比，也可根据使用情况稍作改变。
其他配比示例
- 环氧树脂配比（重量比）：树脂:二丁酯:乙二胺 = 1:0.25:0.07。步骤为称好树脂，按比例加入二丁酯搅匀，再按比例加入乙二胺。注意乙二胺有一定毒性，人站在上风口位置。
- 对于普通环氧砂浆原材料有环氧、丙酮、二丁酯、乙二胺、砂、水泥（其中水泥不用，砂子必须不含水分），参考配比：环氧(E - 51):乙二胺 = 12 - 15:1，加50%丙酮、二丁酯，加3 - 5倍砂（粗细不同，可加入的倍数不一样），保证能施工的前提下尽可能干稠，同时不能做太厚，否则容易开裂。
- 6101环氧树脂:乙二胺:水泥:砂子 = 100:13.5:8:200:500。其环氧基液配制过程为：环氧树脂加热至60°C，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀；环氧砂浆配制工艺过程为：环氧树脂加热至60°C，加入二丁脂和丙酮拌匀，加入乙二胺拌匀，再将预热至30°C的填充料加入拌匀。
- 环氧:聚酰胺:丙酮:水泥:砂 = 1000:500:100:1000:1500；环氧:乙二胺:二丙酯:丙酮:砂 = 1000::80:100:100:2500。第一个费用高点，效果较好。

二、调配时的相关要点

原料准备要点
- 环氧树脂：是主要的基材，决定了砂浆的粘合强度和化学性能。
- 固化剂：用于促进环氧树脂的固化，选择合适的固化剂能够大幅提高砂浆性能。
- 填料：通常为石英砂、石粉等，提升砂浆的机械性能和耐磨性。
- 添加剂：根据具体需求，可以加入防水剂、增韧剂、着色剂等，改善砂浆的特定性能。建议根据使用需求和施工环境，选择合适的原料规格和配比。市场上有很多针对特定应用场景的预配料产品，可以参考厂家提供的技术规范。
调配步骤要点
1. 环氧树脂与固化剂的混合
  - 称量：根据配比要求，准确称量环氧树脂和固化剂，通常环氧树脂和固化剂的比例在2:1到4:1之间，具体要参考产品说明。
  - 混合：将称量好的环氧树脂和固化剂倒入干净的搅拌桶中，使用电动搅拌器低速搅拌3 - 5分钟，直到混合物均匀且无明显气泡。
2. 填料的加入
  - 填料选择：打算用于高强度应用场景时，推荐选用石英砂或高强度石粉，确保颗粒均匀、无杂质。
  - 填料加入：在已经混合均匀的环氧树脂和固化剂溶液中，逐步加入填料，一边添加一边搅拌。通常填料的加入量在50% - 70%之间，可以根据具体需要调整。
  - 最终搅拌：所有填料加入完毕后，继续搅拌5分钟，确保填料在溶液中均匀分布，混合物具有一致的颜色和质地。
3. 添加剂的加入（可选）
  - 如果需要改进砂浆的特定性能，比如提高韧性、防水性或获得特定颜色，可以根据需求加入适量的添加剂，同样需要均匀搅拌3 - 5分钟。添加剂的种类和用量应根据施工需求进行调整，并参考相应的技术标准和产品说明。
调配过程中的注意事项

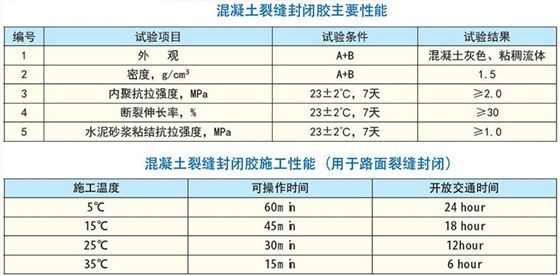

- 环境温度控制：环氧树脂砂浆的调配和使用过程对环境温度有一定要求，理想的操作温度在15 - 30°C之间，过高或过低的温度会影响材料的固化速度和性能。
- 混合均匀：确保所有成分均匀混合，如果出现不均匀现象，可能导致砂浆固化性能不佳，影响最终效果。
- 时间掌控：环氧树脂砂浆调配好后，应尽快使用，一般其可操作时间在30 - 60分钟之间，超过此时间后材料会开始固化，不宜继续使用。
