钢结构生产工艺流程图（钢结构生产工艺流程）

钢结构生产工艺流程主要包括以下几个步骤：原材料准备和切割；进行焊接或铆接等加工；对焊缝或铆钉进行热处理；对钢材进行防腐处理；对完成的钢结构进行质量检查和包装。整个流程需要严格控制各个环节的质量，以确保钢结构的质量和性能符合设计要求。

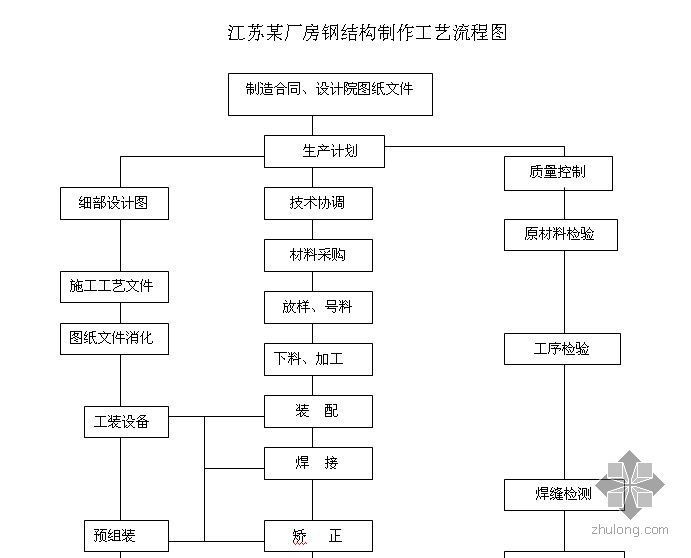

钢结构生产工艺流程图

钢结构生产工艺流程图是一种图形化的工具，它展示了从原材料准备到最终产品制造和交付的整个生产过程的步骤和顺序。这种流程图有助于识别流程中的瓶颈、重复步骤或不必要的环节，从而有针对性地进行优化和改进。以下是根据提供的搜索结果，整理的钢结构生产工艺流程的关键步骤：

步骤	描述
原材料准备	包括钢材的采购、检验、分类和预处理等步骤，确保原材料的质量符合生产要求。
放样	核对图纸的安装尺寸和孔距，以1:1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
号料	检查核对材料，在料上划出切割、铣、刨、制孔等加工位置，打冲孔，标出零件编号等。
切割下料	使用氧割（气割）、等离子切割等高温热源的方法和使用机切、冲模落料和锯切等机械的方法进行下料。
平直矫正	使用型钢矫正机的机械矫正和火焰矫正等方法进行矫正。
边缘及端部加工	使用铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等方法进行加工。
滚圆	使用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。
煨弯	根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。
制孔	包括铆钉孔、普通连接螺栓孔、高强螺栓孔、地脚螺栓孔等。
组装	根据设计要求，将切割和加工好的钢材进行组装，并采用焊接方法进行连接。
焊接	选择合理的焊接工艺和方法，严格按要求操作。
摩擦面处理	采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。
涂装	严格按设计要求和有关规定进行施工。
质量检查与验收	对每个工序进行质量检验和控制，确保产品质量符合标准和设计要求。
包装、运输与安装	对成品钢结构进行包装，以便于运输和存储。
