钢结构房屋施工图（钢结构房屋的施工图包括哪些内容）

吐鲁番钢结构施工工程20秒前1阅读0评论

钢结构房屋施工图是设计过程中的重要组成部分，它详细描述了建筑的结构、材料和施工方法。以下是钢结构房屋施工图通常包括的主要内容：，，1. 结构设计说明：这部分提供了关于钢结构房屋的基本信息，包括建筑的功能、规模、地理位置以及预期的使用条件。，，2. 平面图：这是施工图的基础，展示了整个建筑的布局，包括房间的尺寸、形状和位置，以及门窗的位置。，，3. 立面图：提供了建筑物的正面视图，展示了屋顶、墙面和窗户的形状和大小。，，4. 剖面图：从不同角度展示了建筑物的横截面，帮助理解墙体、楼板和其他垂直构件的构造。，，5. 详图：包括各种详细的构件图，如梁、柱、桁架等的详细尺寸和构造细节。，，6. 节点详图：展示连接各个构件的节点部分，包括螺栓、焊接点和其他连接细节。，，7. 材料表：列出了用于建造钢结构所需的所有材料，包括钢材的类型、规格和数量。，，8. 施工图纸：详细说明了如何组装和安装钢结构，包括切割、钻孔、焊接和组装等步骤。，，9. 安全规范：列出了在施工过程中需要遵守的安全规定和标准。，，这些内容共同构成了钢结构房屋的施工图，确保了施工过程的准确性和安全性。

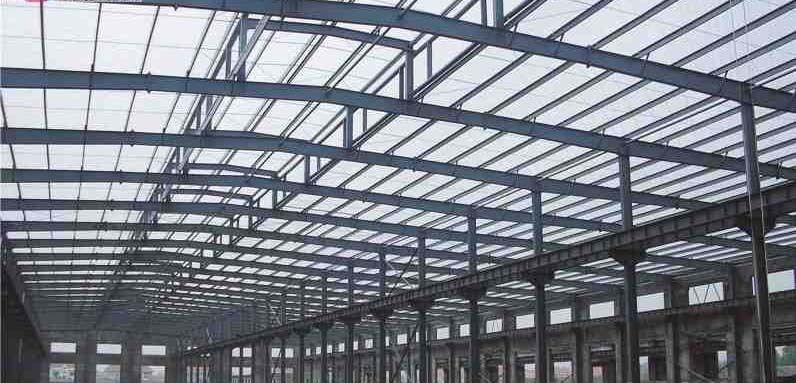

钢结构房屋施工图

钢结构房屋的施工图是指导施工的重要文件，它包含了房屋结构的所有必要信息，如平面布置、立面图、剖面图、节点大样图等。以下是关于钢结构房屋施工图的一些详细信息。

施工图的内容

钢结构房屋的施工图通常包括以下几个方面的内容：

内容	描述

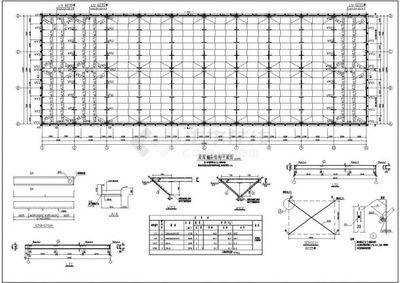

平面布置图	包括柱网平面布置图、屋顶层平面结构布置图、标准层平面结构布置图等。
立面图	显示房屋的立面形状和尺寸。
剖面图	展示房屋的垂直截面，包括楼层高度、构件尺寸等。

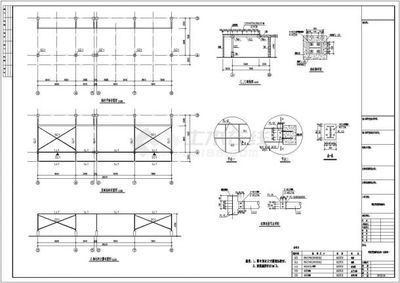

节点大样图	详细展示构件之间的连接方式和细节。

施工图的设计要求

在设计钢结构房屋施工图时，需要满足一定的设计要求和规范。例如，所有的钢结构构件都应该在制作厂进行放样和预拼装，运输单元也需要在加工厂进行整体组装成型，并经过设计单位确认无误后，方可进行下料与装箱运输。此外，所有杆件、板件的放样、号料、切割、矫正、成型、边缘加工、制孔、组装等工序都应满足《钢结构工程施工质量验收规范》（GB50205-2001）的要求。
