混合结构房屋抗震原理涉及将不同类型的建筑材料和结构系统组合在一起，以增强整体结构的抗震性能。这种结构设计通常包括以下特点：，，1. 使用轻质材料：混合结构中常使用混凝土、钢材等轻质材料，这些材料的弹性模量较低，能够吸收和分散地震能量，减少结构的整体反应。，，2. 框架-剪力墙结构：在混合结构中，通常会采用框架-剪力墙结构，这种结构可以提供良好的刚度和强度，同时允许在地震作用下发生一定的变形，而不会导致整体倒塌。，，3. 核心筒与外围框架：在一些混合结构中，核心筒（即柱子和楼板组成的核心区域）与外围框架相结合，核心筒承担主要重力荷载，而外围框架则提供侧向刚度和承载能力。，，4. 连接节点设计：合理的连接节点设计对于确保混合结构的整体性和抗震性能至关重要，包括钢筋的布置、节点的连接方式以及抗震缝的设计等。，，5. 地震影响分析：在设计和施工阶段，需要对混合结构进行详细的地震影响分析，以确保其满足当地的抗震设防要求。，，通过上述设计原则和技术的应用，混合结构房屋能够在地震发生时更好地抵抗震动，减少人员伤亡和财产损失。

混合结构房屋抗震相关情况

一、混合结构房屋抗震原理

混合结构是指在建筑结构中同时采用两种或两种以上的结构类型并组合成一体的结构方式，常见的如钢筋混凝土框架和钢结构混合。其抗震原理主要是通过综合采用不同的结构类型来增强结构整体的抗震性能。钢结构具有受力性能好、强度高、刚度大的特点，而钢筋混凝土结构具有耐久性好、较好的隔声、隔热效果、易于加工等特点，两者结合可以在一定程度上互相补充，使结构整体抗震性能更为稳定。

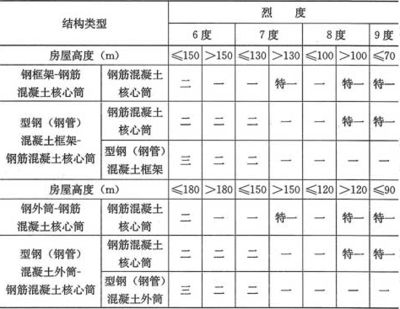

二、混合结构房屋抗震设计的具体措施

（一）结构设计方面

• 结构的整体均衡性：不同的结构类型在组合成混合结构后，结构本身可能会出现一些不均衡的问题，如出现侧向位移、旋转等效应。为了使混合结构房屋具有更高的抗震能力，必须在结构设计中处理好结构的整体均衡性。
• 结构刚度的控制：在混合结构中，由于不同结构类型的刚度不同，因此，需要在设计中合理控制不同结构类型的比重，以保证混合结构的总刚度合适。
• 结构的耐久性：混合结构的各个构件对热膨胀系数的差别较大，特别是在受到较高温度烤制之后，结构构件的变形程度也会变得不一样。因此，在混合结构的设计中，要加强结构的耐久性，使结构能够长期保持稳定性。

（二）材料选择方面

混合结构房屋的材料选择应根据其抗震性能、强度、耐久性、可加工性等因素进行综合考虑。一般来说，钢筋混凝土作为一种广泛应用的结构材料，其优点是强度高、刚度大、易于加工。而对于钢材而言，其材料强度、韧性好，长期变形指数小，能够面对各种复杂荷载下的环境和工作条件。因此，在混合结构房屋的结构设计中，应综合考虑使用两者相结合情况下的优缺点，选择最合适的材料。

（三）连接方式方面

混合结构房屋结构连接方式是保证结构稳定和耐久性的关键。因此，混合结构房屋在连接结构过程中必须充分考虑不同材料之间的接触面，以达到良好的联接效果。

三、既有混合结构房屋抗震性能可能存在的问题及检测鉴定

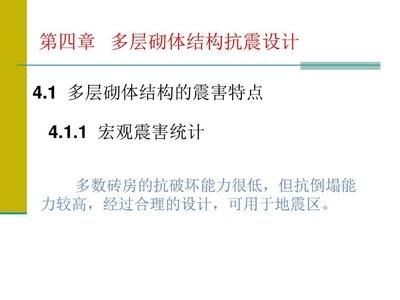

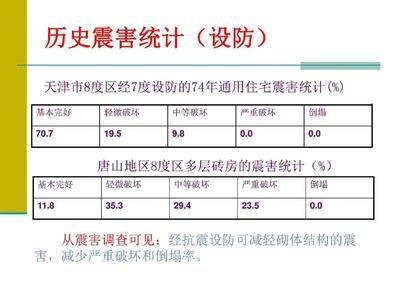

（一）老式钢混结构抗震性能缺陷析因

• 材料强度低：20世纪中前期建成的钢筋混凝土结构，受当时经济条件和建筑技术水平的制约，混凝土标号一般较低，强度相对较弱；钢筋级别也比较低，且多为光圆或方钢。
• 配筋构造不合理：存在梁柱配筋率偏低，框架梁端底部配筋不足或锚固长度不够，地震作用下梁端易开裂或使梁延性不足；梁柱加密区段配筋稀疏，甚至无箍筋。
• 抗震缝宽度不够：建筑分区设置的变形缝缝宽小于抗震缝宽度最低要求，地震作用下易发生相互碰撞。
• 构件承载力低：由于经济水平原因，很多设计更考虑经济方面的因素，相应的构件截面偏小、轴压比高，构件承载力的安全余量不大，如考虑地震作用构件承载力甚至不足。
• 非结构构件的连接构造弱：如女儿墙超高且无可靠拉接措施，围护墙与主体结构的连接薄弱，这些结构在地震时都存在易开裂掉落倒塌等危险，增大受灾风险。

（二）既有钢混结构房屋抗震检测鉴定

• 依据设防烈度的重点核查部位
  • 6度时：应检查局部宜掉落伤人构件及部位，如女儿墙、走廊栏板以及外装饰构件等；楼梯间非结构构件的连接构造。
  • 7度时：除应满足6度时检查要求外，尚应检查梁柱节点的连接方式、框架跨数及不同结构体系之间的连接构造。
  • 8度及以上时：除应满足6度、7度时检查要求外，尚应检查梁柱配筋、材料实体强度、各构件之间的连接方式、结构体型的规则性、短柱的分布、使用荷载的大小及发布、填充墙与主体结构的连接构造等。
• 现场主要检测项目及要点
  • 混凝土强度等级检测
    • 方法：主要采用回弹法进行检测，对于长龄期或当混凝土内外质量存在明显差异或采用泵送混凝土制作的构件碳化深度值极差大于2mm时，应结合取芯修正。
    • 检验批划分：材料品种和设计强度等级均相同、成型工艺和养护条件基本一致且龄期相近的同类结构或构件作为一个检测批。
    • 抽检数量及部位：每个检测批内，应随机抽取不宜少于5个同类构件，每个构件布置5 - 10个测区；如出现异常现象，应加大抽检数量，直至按批量检验。当采用取芯法进行修正时，宜在结构受力较小的部位进行取样。
  • 填充墙检测
    • 内容：砌筑砂浆强度、拉结钢筋设置。
    • 方法：砌筑砂浆强度采用贯入法和回弹法进行检测；拉结筋设置检测可进行钻芯法或原位法进行。
    • 抽检数量：一般每层可随机抽检2 - 5片填充墙体，如出现异常现象，应加大抽检数量。
  • 现浇构件钢筋设置
    • 钢筋间距及保护层厚度检测：需检测板、墙类构件测量受力钢筋的间距和保护层厚度；梁、柱类构件测量箍筋间距和受力钢筋的保护层厚度。钢筋混凝土保护层检测时，被测钢筋的同一位置应重复检测两次。当两次检测值相差≤1mm时，取其平均值作为该部位钢筋保护层厚度实测值；如>1mm，应重新检测或剔凿核实。当钢筋保护层厚度过小时，可采用在探头下附加垫块，所加垫块厚度在计算时应予扣除。
    • 钢筋直径检测：钢筋直径的检测应采用钢筋探测仪结合钻孔、剔凿的方法进行，剔凿数量不应少于30%该规格被测钢筋且不少于3处。被测钢筋与相邻钢筋的距离应大于100mm，且其周边的其他钢筋不应影响检测结果；每根钢筋重复检测2次，第2次检测探头应旋转180°，每次读数必须一致。抽检数量：一般可每层随机抽检2 - 5处，如出现异常现象，应加大抽检数量，直至全检。
  • 钢筋混凝土抗震墙检测
    • 内容：主要核查钢筋混凝土抗震墙钢筋间距及厚度，必要时剔凿核查钢筋直径。
    • 方法：主要采取钢筋探测仪检测钢筋间距；混凝土测厚仪测量抗震墙厚度。
    • 抽检数量：一般每层可随机抽检1 - 2处，如出现异常现象，应扩大检测范围。
  • 构件加密区箍筋配置检测
    • 内容：主要核查梁、柱构件加密区箍筋间距及长度，必要时剔凿核查钢筋直径。
    • 方法：主要采取钢筋探测仪检测。
    • 抽检内容：一般每层随机抽检不少于5处，如出现异常现象，应扩大检测范围。
  • 预应力多孔板检测
    • 内容：主要核查预制板的支承长度；当8度及以上时，还应核查预制板
