不发火混凝土配合比（不发火混凝土养护技术要点）

不发火混凝土是一种具有特殊性能的建筑材料，其特点是在受到冲击时不会发生燃烧或爆炸。这种混凝土的配合比和养护技术对其性能有着决定性的影响。，，不发火混凝土的配比设计需要考虑到原材料的选择、比例以及添加剂的使用。这些材料包括水泥、骨料、水、外加剂和掺合料等。水泥是主要的材料之一，其质量直接影响到混凝土的强度和耐久性。骨料则提供了混凝土的基本结构，而水和外加剂则起到了调节混凝土性能的作用。，，不发火混凝土的养护技术也是确保其性能的关键。养护过程中需要注意温度和湿度的控制，以保证混凝土的充分硬化和稳定。养护时间也会影响混凝土的性能，过长的养护时间可能会导致混凝土出现裂缝等问题。合理的养护时间和方法对于不发火混凝土的性能至关重要。

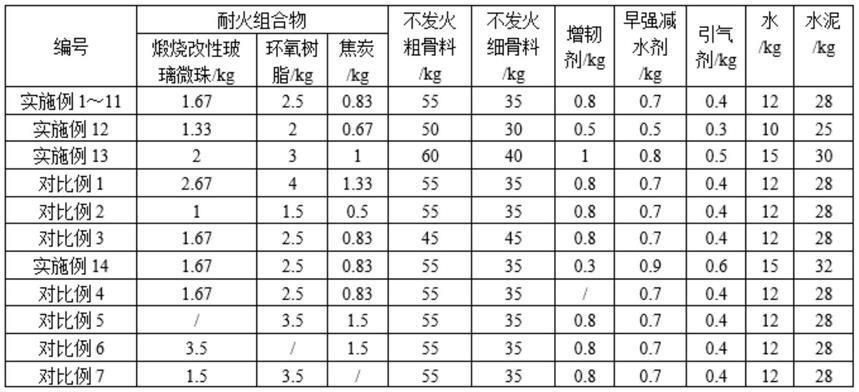

不发火混凝土配合比详解

不发火混凝土（又称防爆混凝土）是一种在受到冲击或摩擦时不会产生火花的特殊混凝土，广泛应用于油库、化工厂等严禁火种的场所。以下是几种常见的不发火混凝土配合比及其特点：

1. C20不发火细石混凝土配合比

• 材料：
  • 水泥：普通硅酸盐水泥
  • 砂：细砂
  • 细石：粒径小于等于5毫米的细石
  • 水：自来水或中性溶液
• 配合比：
  • 水泥：砂：细石 = 1:1.86:3.43
  • 水灰比 = 0.53
• 施工要点：
  • 搅拌时间：180秒左右
  • 浇筑方式：层层浇筑，每层厚度不超过300毫米
  • 压实度：达到90%以上
  • 养护期：28天，采取适当养护措施，如覆盖保温、喷水等

2. C30不发火混凝土配合比

• 材料：
  • 水泥：350kg
  • 水：200kg
  • 黏结料：30kg
  • 粗骨料：1030kg（控制低温熔点以下）
  • 细骨料：675kg（控制低温熔点以下）
  • 阻燃材料：20kg
  • 混凝土外加剂：根据需要添加
• 施工要点：
  • 骨料种类和比例、水泥用量、加工方式等需根据实际需要进行调整
  • 建议在具体制作前咨询专业的混凝土技术人员

3. 常见不发火细石混凝土配合比

• 材料：
  • 水泥
  • 不发火细石
  • 砂
• 配合比：
  • 水泥：不发火细石：砂 = 1:2.5:3.5
  • 水胶比 = 0.45-0.5
• 施工要点：
  • 控制不发火细石骨料的杂质含量和含水率
  • 选用颗粒形状规则、平滑的石料，并进行筛分和清洗处理
  • 根据具体情况进行调整，以确保混凝土质量达到设计要求

4. 不发火水泥砂浆配合比

• 材料：
  • 石英砂或金刚砂
  • 高聚物
  • 特殊添加剂
  • 特种水泥
• 特点：
  • 不发火性
  • 较高的耐磨损性
  • 抗冲击
  • 耐潮湿
  • 装饰性强
  • 不起粉
  • 易施工
  • 遇到冲击或摩擦不产生火花
• 包装与储存：
  • 采用复合牛皮纸袋包装，50kg/袋，保质期为6个月
  • 贮存于干燥通风的室内，包装袋密闭，注意防潮、防冻

性能指标

• 体积电阻：1×105～1×109Ω
• 不发火性能：在试验中无任何瞬时的火花

施工工艺

1. 原材料加工：防止其他石种及杂质引入
2. 吸铁检查：施工期间进行一次吸铁检查
3. 材料配合比：严格控制，搅拌均匀一致，颜色一致
4. 常规混凝土施工及养护：按常规混凝土施工及养护方法进行

不发火混凝土施工注意事项

防爆混凝土养护技术要点

不发火混凝土性能测试方法

不发火混凝土材料选择标准
