空心楼板结构图怎么画

平顶山加固改造设计公司9秒前1阅读0评论

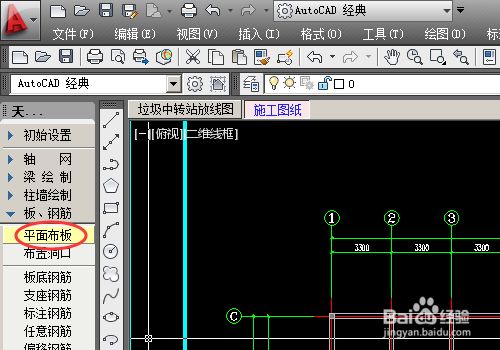

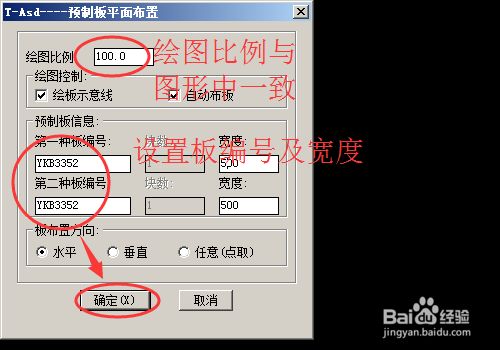

**空心楼板结构图的绘制涉及预制板的排列、规格和型号，以及施工过程中的关键步骤**。，，空心楼板结构图的绘制是建筑设计中的重要环节，它不仅需要准确表达建筑的结构布局，还要确保施工的顺利进行。预制空心板的广泛应用为现代建筑提供了便利，但如何将其有效整合进设计图纸中，则是设计师面临的一大挑战。在软件中绘制预制空心板施工图时，应明确表示出预制板的排列方式和规格型号，这对于保证施工质量和效率至关重要。

绘制空心楼板结构图需要遵循一定的步骤和规范，以下是详细的步骤和注意事项：

1. 确定设计参数

楼板类型：确定是单向板还是双向板，以及是否为现浇空心楼板。
结构尺寸：确定楼板的厚度、长度、宽度等尺寸。
内孔布置：确定内孔的类型（如管型、箱型）、尺寸和间距。

2. 绘制基础平面图

平面布局：在平面图中标注出楼板的位置、尺寸和边界。
柱网布置：标注出柱子的位置和尺寸，以及楼板与柱子的连接方式。

3. 绘制楼板配筋图

主筋布置：标注出主筋的位置、直径和间距。
分布筋布置：标注出分布筋的位置、直径和间距。
附加钢筋：如有必要，标注出附加钢筋的位置和规格。

4. 绘制内孔布置图

内孔位置：标注出内孔的位置和间距。
内孔尺寸：标注出内孔的直径或宽度、高度。
内孔类型：标注出内孔的类型（如管型、箱型）。

5. 绘制剖面图

剖面位置：选择合适的剖面位置，通常选择楼板的中间部分。
剖面标注：标注出楼板的厚度、内孔的高度和位置、钢筋的位置和规格。

6. 绘制节点详图

节点位置：标注出关键节点的位置，如楼板与柱子的连接节点。
节点细节：详细标注节点的构造细节，包括钢筋的布置、混凝土的浇筑方式等。

7. 标注设计说明

材料说明：标注出使用的混凝土标号、钢筋型号等。
施工要求：标注出施工过程中需要注意的事项，如钢筋绑扎、混凝土浇筑等。

示例图

以下是一个简单的现浇空心楼板结构图示例：

平面图

plaintext
复制
+-----------------------------+|                             ||  +-----------+              ||  |           |              ||  |    柱     |              ||  |           |              ||  +-----------+              ||                             ||  +-----------+              ||  |           |              ||  |    柱     |              ||  |           |              ||  +-----------+              ||                             |+-----------------------------+

剖面图

plaintext
复制
剖面A-A+-----------------------------------+|                                   ||  +-----------+                    ||  |           |                    ||  |    柱     |                    ||  |           |                    ||  +-----------+                    ||                                   ||  +-----------+                    ||  |           |                    ||  |    楼板   |                    ||  |           |                    ||  +-----------+                    ||                                   |+-----------------------------------+

内孔布置图

plaintext
复制
+-----------------------------+|                             ||  +-----------+              ||  |           |              ||  |    柱     |              ||  |           |              ||  +-----------+              ||                             ||  +-----------+              ||  |  +-----+  |              ||  |  |     |  |              ||  |  |  孔  |  |              ||  |  |     |  |              ||  |  +-----+  |              ||  +-----------+              ||                             |+-----------------------------+
