钢结构焊缝超声波探伤是一种常用的无损检测方法，通过使用超声波在钢结构焊缝中传播并接收回波来检测焊缝中的缺陷。这种方法可以有效地发现焊缝中的裂纹、气孔、夹杂物等缺陷，对于保证钢结构的安全性和可靠性具有重要意义。在焊缝超声波探伤过程中，需要根据焊缝的具体情况选择合适的探伤参数（如探头频率、扫查方式等），并进行相应的操作步骤。通过对焊缝的超声波探伤，可以准确地判定焊缝的质量，为后续的焊接工艺提供参考依据。

钢结构焊缝超声波探伤缺陷判定

钢结构焊缝的超声波探伤是一种常见的无损检测方法，用于检测焊缝内部的缺陷。以下是关于钢结构焊缝超声波探伤缺陷判定的一些详细信息。

探伤原理

超声波探伤是利用超声波束在金属中的传播特性，当遇到缺陷时会发生反射，通过分析反射波来判断缺陷的存在及其性质。这种方法简便快捷，相比X射线探伤，超声波探伤更容易发现焊缝中的裂纹和未熔合等危险性缺陷。

缺陷类型及特征

焊缝中的常见缺陷包括气孔、夹渣、未焊透、未熔合和裂纹等。其中，气孔和夹渣通常是立体型缺陷，危害性相对较小；而裂纹和未熔合则是平面型缺陷，危害性较大。在探伤过程中，不同类型的缺陷会有不同的回波特征，例如点状缺陷的回波当量较小，而线状和面状缺陷则可能显示出特定的波形特征。

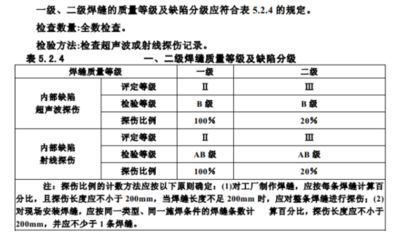

判定步骤

1. 缺陷波高判断：根据JB4730标准，缺陷波高位于不同区域时，可能会被判定为不同类型的缺陷。例如，波高位于Ⅲ区（含判废线）时，可能被定为线状或平面状缺陷。

2. 缺陷指示长度判断：当缺陷波高位于Ⅱ区（含定量线）时，如果缺陷指示长度小于等于某一阈值（LS），可能被定为点状缺陷；如果超过该阈值，则可能被定为线状或平面状缺陷。

3. 缺陷平面和深度位置测定：进一步测定缺陷的平面和深度位置，以及缺陷的高度、倾斜度、静态波形和动态波形，结合工件结构、坡口形式、材料、焊接工艺和方法等因素进行综合判断。

实际操作注意事项

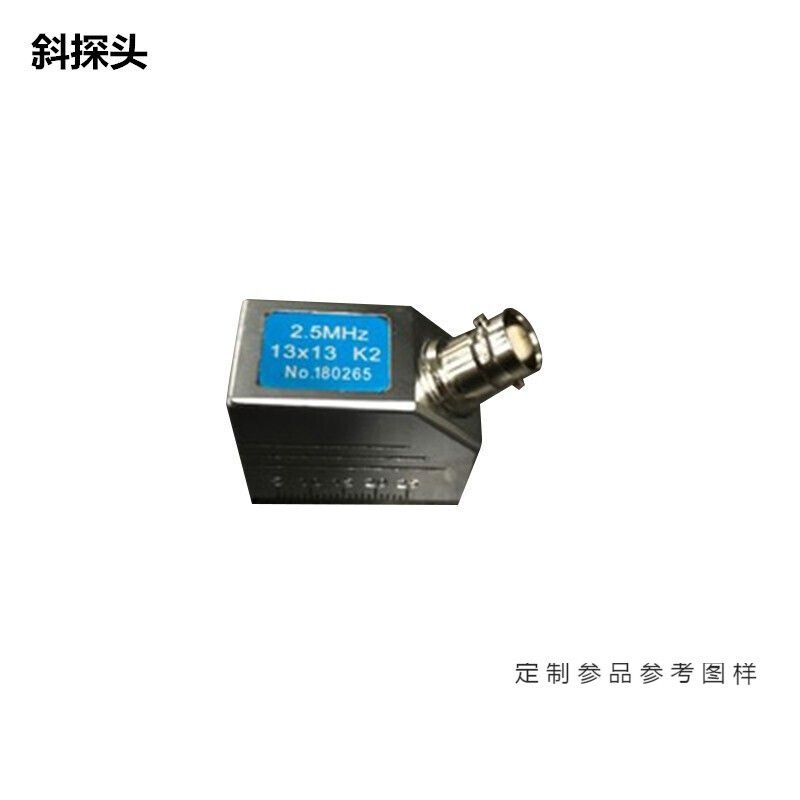

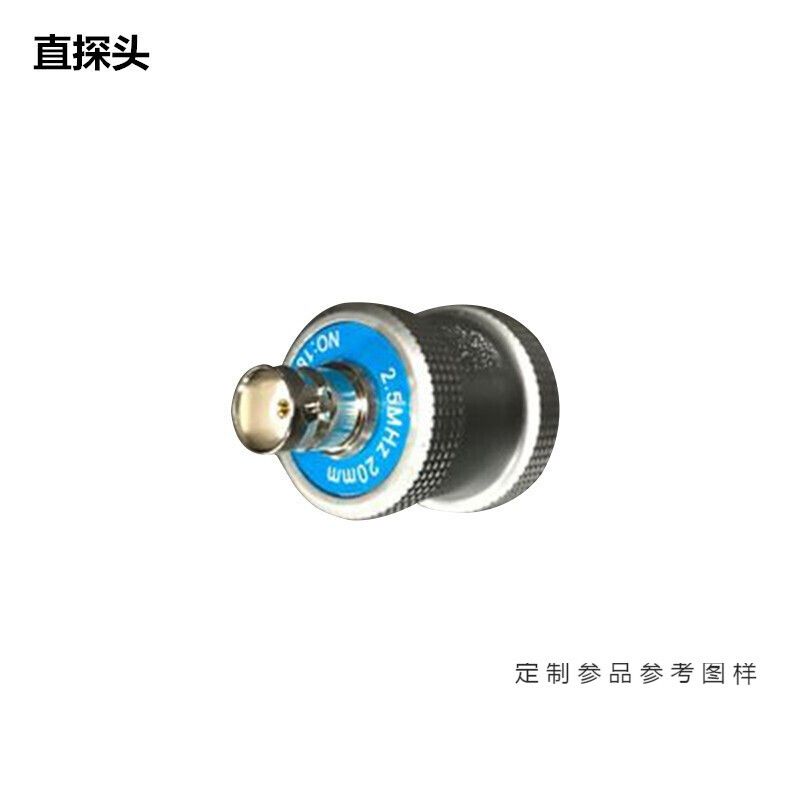

在实际操作中，探伤人员需要具备熟练的超声波探伤技术和相关的焊接基础知识。此外，探测条件的选择也很重要，包括探测面的修整、耦合剂的选择、频率和K值的选择，以及探测方向的选择等。

结语

综上所述，钢结构焊缝的超声波探伤是一项技术要求较高的工作，需要探伤人员具备丰富的经验和专业知识。通过正确的操作和准确的判断，可以有效地发现焊缝中的缺陷，确保钢结构的安全性和可靠性。
