楼板开孔加固是一种常见的建筑维护和修复方法，旨在提高楼板的承载能力和耐久性。本图解将详细指导如何进行楼板开孔加固，包括步骤、注意事项和建议的加固材料。确定开孔的位置和大小，确保不会影响楼板的承重结构。选择合适的加固材料，如碳纤维布或钢筋网，并按照制造商的指导进行安装。在安装过程中，注意保持材料的平整度和对齐，以确保最佳的加固效果。进行测试和检查，确保楼板能够承受预期的压力和负载。楼板开孔加固是一项重要的任务，需要专业的知识和技能来完成。遵循正确的步骤和建议，可以有效地提高楼板的强度和耐用性。

楼板开孔加固方法概述

在房屋的使用过程中，由于使用需求可能会对房屋进行改动，其中楼板开孔是一个常见的改造项目。然而，楼板开孔会对结构的整体性和安全性产生影响，因此在开孔后需要进行加固处理以消除安全隐患。以下是几种楼板开孔加固的方法：

补偿配筋加固法

当楼板开孔的尺寸较小，例如洞口宽度$b$b≤300mm或孔洞直径$D$D≤300mm，且切断钢筋数量≤5%时，通常可以不作处理。但如果$b$b≤1000mm或$D$D≤1000mm，切断钢筋数量≤20%，并且开洞后对板的受力影响较小，可以采用补偿配筋法。这种方法是在洞口边缘补设被切断的钢筋（Asfy），以恢复楼板的承载力。

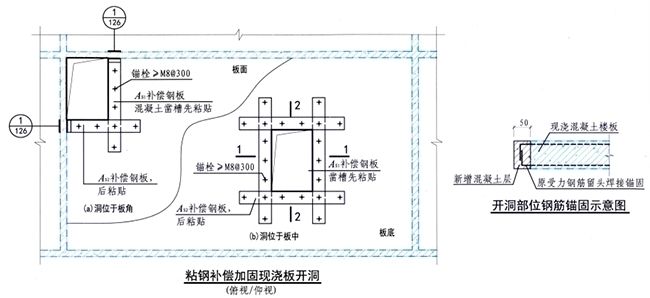

粘钢加固法

对于现浇连续板开洞，如果开洞位置位于板的负弯矩区，可以采用粘钢作为补偿加固。具体做法是将涂抹好粘钢胶的钢板粘贴到位，并确保无空鼓现象。粘贴钢板时，受力较大方向宜粘贴在最外层，受力较小方向钢板粘贴于里层。需要注意的是，先粘钢板应于混凝土贴面处开槽，开槽厚度≥钢板厚度+3mm，以保证先粘钢板面与楼板地面齐平。

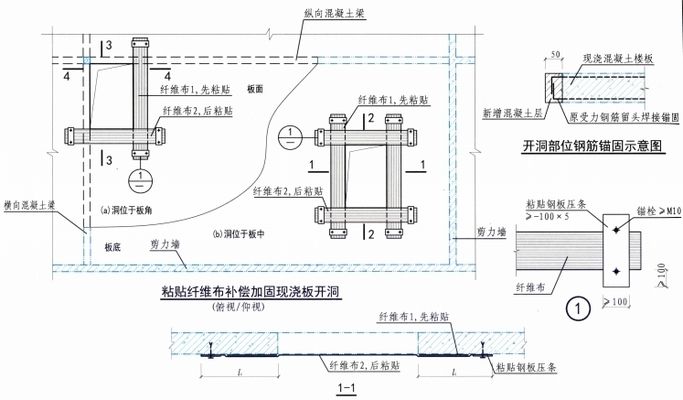

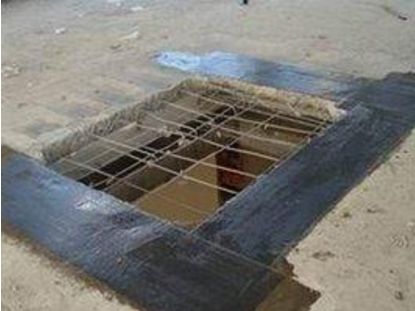

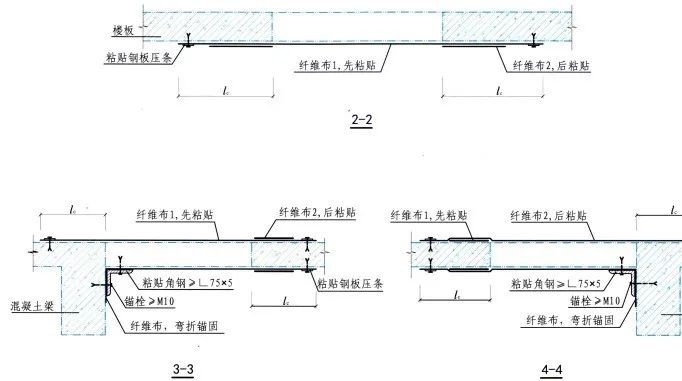

碳纤维加固

与粘钢加固类似，碳纤维加固也是通过粘接碳纤维布来增强楼板的承载力。当开洞位置位于板的负弯矩区时，采用粘接碳布加固时，也应进行双面加固。碳布选用规格通常为宽200mm～300mm，质量为200g～300g。补偿碳布最大拉力值不得小于截断钢筋的等效拉力值的1.2倍。

增设混凝土边梁或型钢梁

当楼板开孔进一步扩大，导致洞口宽度或洞口直径大于1000mm，或切断钢筋数量超过20%时，可能需要增设混凝土边梁或型钢梁来改变传力路径，减少应力集中对楼板受力产生的不利影响。增设的边梁需要与原结构框架梁相协调，并确保剪力的有效传递。

注意事项

在进行楼板开孔加固时，需要注意以下几点：

• 开孔时要轻轻操作，避免使用重物，以防洞口边破裂。
• 必须清除楼板底粉刷层，以便于后续加固工作的进行。
• 在钢梁与楼板之间打入钢楔，确保钢梁与混凝土板贴紧，或者采取其他措施使钢梁与混凝土板贴紧。

以上方法均需要由专业人员进行评估和实施，以确保房屋的整体结构安全。
