屋面梁标注解释（屋面梁在建筑施工图中的标注是十分重要的，不仅提供了梁的基本信息）

屋面梁是建筑施工图中的一个重要元素，其标注对于确保结构的准确性和安全性至关重要。屋面梁的标注通常包括梁的类型、尺寸、位置等信息，这些信息对于理解梁的功能和在建筑中的作用至关重要。如果一个梁标注为“主梁”，那么它很可能是承载主要荷载的结构；而如果标注为“次梁”，则可能是用来支撑主梁的。梁的标注还会提供其材料、厚度以及与其它构件（如柱、楼板）的关系等详细信息，这些信息对于施工图纸的解读和施工过程的顺利进行都是必不可少的。了解并正确解读屋面梁的标注对于建筑师和工程师来说是一项基本技能，也是保证建筑安全和质量的关键步骤。

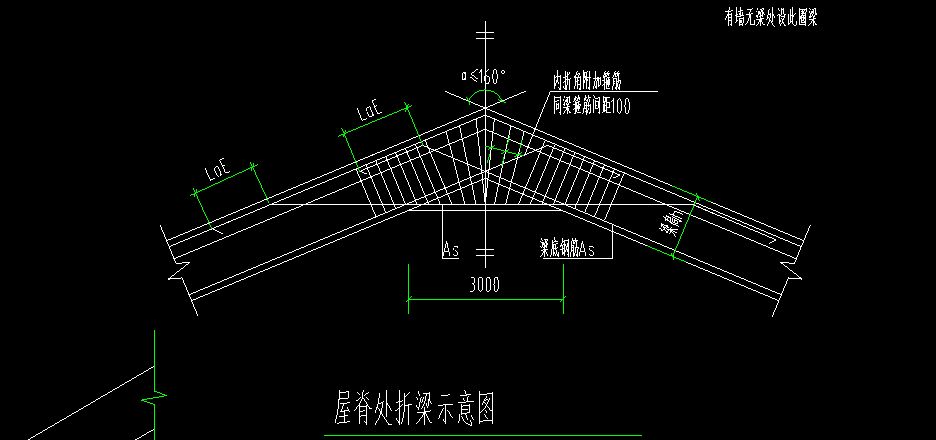

屋面梁标注解释

屋面梁在建筑施工图中的标注是十分重要的，它不仅提供了梁的基本信息，还详细描述了梁的尺寸、钢筋配置等关键数据。以下是屋面梁标注的一些常见符号及其含义：

1. 梁的代号

• WKL：屋面框架梁
• L：非框架梁
• LL：连梁
• JZL：井字梁

2. 梁的编号

• (1)：表示该梁为单跨梁
• (2)：表示该梁为双跨梁
• (3)：表示该梁为三跨梁

3. 梁的截面尺寸

• 200×700：表示梁的宽度为200mm，高度为700mm

4. 箍筋配置

• Φ8@100/200(2)：表示箍筋直径为8mm，加密区间距为100mm，非加密区间距为200mm，双肢箍

5. 上部受力钢筋

• 2Φ20：表示上部受力钢筋为2根直径20mm的钢筋

6. 下部受力钢筋

• 2Φ25：表示下部受力钢筋为2根直径25mm的钢筋

7. 梁侧抗扭钢筋

• N4Φ12：表示梁两侧各配置2根直径12mm的抗扭钢筋

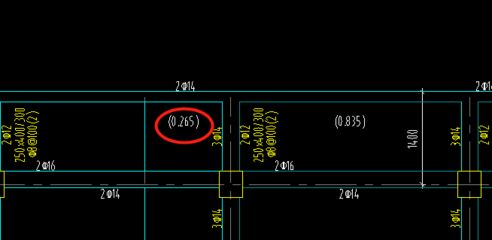

8. 梁的顶标高

• +0.250：表示梁的顶标高高于楼面0.25米

9. 其他标注

• (1/3)：表示支座部位增设钢筋的长度为左右跨净跨的1/3
• 2Φ14：表示支座部位增设2根直径14mm的钢筋

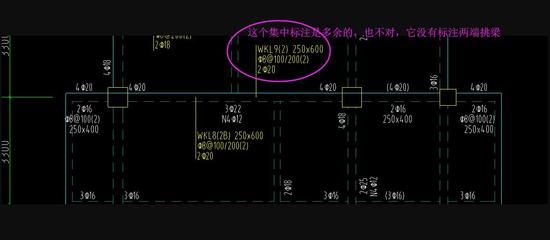

示例标注解析

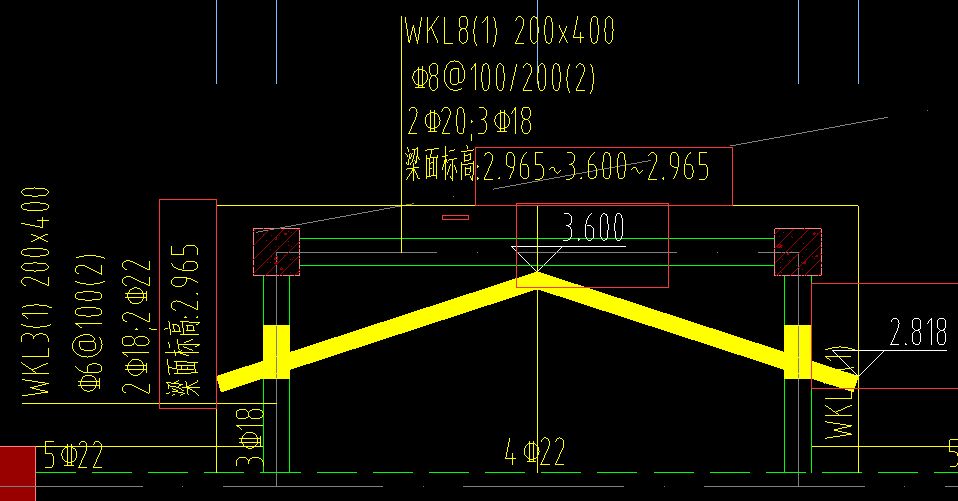

假设有一个屋面框架梁的标注为：WKL11(1)200×700Φ8@100/200(2)2Φ20;2Φ25N4Φ12(+0.250)

• WKL11：表示这是第11号屋面框架梁
• (1)：表示该梁为单跨梁
• 200×700：表示梁的宽度为200mm，高度为700mm
• Φ8@100/200(2)：表示箍筋直径为8mm，加密区间距为100mm，非加密区间距为200mm，双肢箍
• 2Φ20：表示上部受力钢筋为2根直径20mm的钢筋
• 2Φ25：表示下部受力钢筋为2根直径25mm的钢筋
• N4Φ12：表示梁两侧各配置2根直径12mm的抗扭钢筋
• +0.250：表示梁的顶标高高于楼面0.25米

总结

屋面梁的标注是通过一系列符号和数字来详细描述梁的各项参数，这些参数对于施工人员来说至关重要。正确理解和解读这些标注，有助于确保施工的准确性和安全性。
