桁架结构求内力

桁架结构求内力是结构工程中的一项重要任务，涉及到**节点法、截面法以及两者结合的应用**。桁架是一种由直杆通过铰链连接而成的结构形式，其特点是各杆之间无水平或垂直的相对位移，适用于需要承受较大载荷和稳定性要求较高的场合。，，桁架结构的内力计算方法主要基于平衡条件，即在给定的荷载作用下，所有杆件的内力必须满足平衡方程。对于平面桁架，可以建立平面汇交力系，利用两个独立方程求解；而对于空间桁架，则需要三个独立方程来解算。这种方法不仅适用于简单桁架，也广泛应用于复杂桁架的结构设计中。，，为了简化计算过程，通常采用截面法进行初步分析。该方法通过分离体受力，先求出支座反力，然后逐步建立结点平衡方程。这种方法特别适用于节点数较多的桁架结构，能够快速确定各杆的内力状态。，，在某些情况下，直接应用节点法求解内力可能更为简便有效。节点法的核心是通过构造并联方程组来求解未知量，这种方法适用于节点数较少且分布较为均匀的桁架结构。通过节点法，可以快速得到每个杆件的内力值，为后续的设计和施工提供依据。，，在实际工程应用中，还需要考虑一些特殊情况和特殊杆件的判别。零杆是指那些在特定荷载作用下轴力为零的杆件。这些杆件虽然不承担任何弯矩和剪力，但在内力计算中仍需给予考虑。，，桁架结构的内力计算是一个系统而复杂的过程，需要综合考虑多种方法和技巧。通过对节点法、截面法以及两者结合的应用，可以有效地解决桁架结构的内力问题，确保结构的安全性和功能性。

一、桁架结构内力计算的基本方法

（一）结点法

1. 原理
   • 桁架的各杆只承受轴力，作用于任一结点的各力组成一个平面汇交力系。通过截取桁架的一个结点为隔离体，考虑隔离体的平衡，建立平衡方程求解杆的内力。由于平面汇交力系可建立两个独立方程，所以选取的结点的未知力应不超过两个。例如，对于有$n$n个节点、$S$S根杆的桁架，每个节点的平面汇交力系可建立$2$2个平衡方程，共有$2n$2n个独立方程。此外，对桁架整体，共有$S + 3$S+3个未知力（$S$S根杆的内力、$3$3个对桁架整体的外部约束力），若$2n=S + 3$2n=S+3，则各杆的内力可根据各节点的平衡方程一步步求得满足$S = 2n-3$S=2n?3的桁架。对于每个结点，当各杆的内力设为受拉时，各杆对销钉的作用力的方向由节点指向外，沿杆的方向作用。
   • 以节点$C$C为例，各杆间通过销钉连接，取销钉为研究对象，销钉上的外力及销钉连接的各杆对销钉的作用力为汇交力系。当各杆内力设为受拉时，各杆对销钉的作用力方向由节点指向外，沿杆方向作用。
2. 适用场景
   • 适用于节点较多的复杂桁架，可以简化计算过程。在使用结点法时，需要注意结点的平衡条件，以及杆件之间的连接方式。

（二）截面法

1. 原理

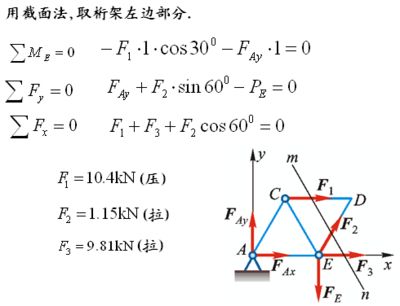

   • 用一假想的截面，截取桁架中两个或多于两个结点的某一部分为隔离体，建立静力平衡方程求出未知的杆件内力。一般截面法截断的杆件个数不超过三根可以直接求得杆的内力，但有一些特殊情况虽然截开的杆件个数超过三个，但对于某一个杆件仍可以直接求解。
   • 例如，在分析桁架时，是通过在杆件上截取一小段，分析其受力情况，然后根据力的平衡条件计算出杆件内力的方法。在使用截面法时，需要注意截取的杆件应尽可能短，以减小误差。
2. 适用场景
   • 适用于简单桁架和组合桁架，可以快速准确地计算出杆件内力。

（三）弯矩分配法

1. 原理
   • 一种基于力的平衡和弯矩分配原理的计算方法。在使用弯矩分配法时，需要注意弯矩的传递方向和分配系数，以及杆件之间的相互作用。
2. 适用场景
   • 适用于各种类型的桁架，特别是当杆件之间存在弯矩传递时更为有效。

二、计算前的准备工作

1. 确定桁架类型

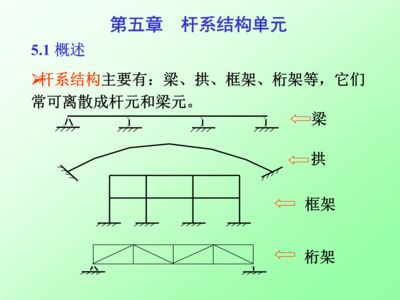

   • 桁架可分为简单桁架、联合桁架和复杂桁架等。简单桁架是由直杆组成的，其节点都是铰链连接；联合桁架则包含多个简单桁架，其节点可能是固定连接或半铰链连接；复杂桁架则是由这两种或更多种类型的桁架组合而成。
2. 判断零杆和等轴力杆
   • 零杆是内力为零的二力杆，等轴力杆是内力相同的二力杆。可判断出零杆和等轴力杆的情况，如无主动力，共线的二杆节点或两两共线的四杆节点可能存在等轴力杆；无主动力的三杆节点，其中二杆共线可能存在零杆等情况。桁架中的零杆，不承担载荷，只起到维持结构几何稳定性的作用。虽列力系平衡方程时零杆不起作用，但结构本身不可将零杆去掉。
3. 利用对称性
   • 如果桁架结构、受力存在对称性，可利用对称性来简化计算，确定等轴力杆等情况，减少计算量。

三、计算实例

1. 简单桁架内力计算（以三角形桁架为例）
   • 首先确定杆件受力方向，然后根据力的平衡原理计算杆件的内力。
2. 复杂桁架内力计算（以四边形桁架为例）
   • 由于复杂桁架节点承受外力，杆件形状和受力方向可能变化。可采用分段法和整体法相结合，先确定节点外力，再根据力的平衡原理计算杆件内力。
3. 计算机辅助内力分析
   • 利用SAP、Midas、ANSYS等有限元分析软件。通过建立模型、加载边界条件和外力、运行分析、查看结果的步骤进行桁架内力分析。其优势是快速、准确、可重复性强。例如通过一个实际工程案例，可以展示计算机辅助内力分析的过程和结果。
