桁架简图为什么一个活动一个不动

桁架是一种结构，由若干根杆件按一定的几何形状连接而成的平面或空间结构。在设计桁架时，为了确保其稳定性和承载能力，通常需要对活动部分和固定部分进行区分。，，活动部分是指那些可以在荷载作用下产生相对位移的杆件。这些部分通常包括斜拉杆、斜撑等，它们在承受外力时能够发生弯曲或扭转，从而增加结构的灵活性和适应性。活动部分的存在使得桁架具有更好的抗震性能和适应性，因为当外部荷载发生变化时，活动部分可以迅速调整以适应新的负荷条件。，，相比之下，固定部分是指那些在受力后保持原有位置不变的杆件。这些部分通常是桁架的骨架，如主梁和次梁等，它们在荷载作用下不发生位移，以确保整个结构的稳定性和刚性。固定部分的存在使得桁架具有更高的承载能力和更强的抗变形能力，因为一旦发生位移，整个结构的性能就会受到严重影响。，，通过合理地划分活动部分和固定部分，设计师可以在满足结构强度和刚度要求的同时，提高结构的抗震性和适应性，从而确保桁架在实际使用中的安全性和可靠性。

在结构力学中，桁架的分析通常会将节点简化为铰接，这意味着每一根杆件可以在节点处自由转动。这种简化处理有助于估算桁架中各杆件的受力情况，特别是拉力和压力，而忽略由于杆件弯曲引起的应力。以下是详细解释：

桁架节点的简化处理

1. 节点铰接假设：在桁架的分析中，节点被假定为铰接，即杆件可以在节点处自由旋转。这种假设使得每个杆件只承受轴向力（拉力或压力），而不承受弯矩。

2. 忽略弯曲应力：实际工程中，桁架杆件的长度通常远大于其截面尺寸（$l \gg a$l?a）。因此，当杆件受力变形时，其弯曲引起的应力远小于轴向应力。具体来说，如果杆件的轴向变形为 $l/1000$l/1000，则横向位移引起的弯曲应力比轴向应力小一个数量级。

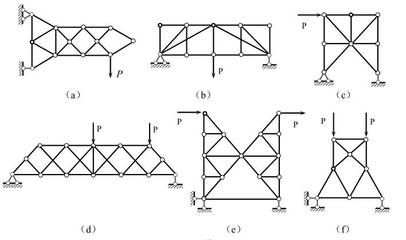

桁架简图中的活动与不动

在桁架简图中，所谓的“活动”和“不动”实际上指的是节点的相对运动状态：

• 活动节点：在分析过程中，节点被假定为铰接，意味着它们可以在外力作用下绕节点自由旋转。这种节点在简图中表现为可以移动或转动的状态。

• 不动节点：在某些特定情况下，例如固定支撑处的节点，会被假定为固定不动。这些节点不仅承受轴向力，还可能承受弯矩和剪力。在简图中，这些节点通常表示为固定支座或刚性连接。

实际应用中的区别

在实际工程中，桁架的节点可能是铆接、焊接或其他形式的固接。然而，在理论分析中，为了简化计算，通常将所有节点视为铰接。这种简化处理有助于快速估算桁架的受力情况，指导实际设计和施工。

总结

综上所述，桁架简图中的“活动”和“不动”反映了节点在受力分析中的不同假设状态。活动节点代表铰接假设下的自由转动状态，而不动节点则代表固定支撑等特殊情况。这种简化处理方法在工程实践中被广泛应用，以便于快速准确地进行结构分析和设计。
