桁架内力计算例题

一、结点法例题

  • 例题1
    • 已知桁架结构,各杆均为直杆,铰结点为理想铰,荷载及支座反力作用在结点上。求各杆内力。
    • 计算步骤:
      • 首先求支座反力,根据整体的平衡条件(水平方向合力为0,竖直方向合力为0,对某点的力矩为0)。例如,对于一个简单的静定桁架,在竖向荷载作用下,根据竖向力平衡求出竖向支座反力,水平方向若无荷载,则水平支座反力为0。
      • 然后从只有两个未知力的结点开始分析,利用平面汇交力系平衡条件(Fx=0\sum F_{x}=0Fy=0\sum F_{y}=0)求解。假设未知轴力一律设为拉力,若计算结果为负,则表示为压力。
      • 例如,对于一个简单的三角形桁架ABC,A点受竖向荷载F,AB和AC杆夹角为α\alpha。先求支座反力,B点竖向反力FBy=F2F_{By}=\frac{F}{2},C点竖向反力FCy=F2F_{Cy}=\frac{F}{2}。再取A点为隔离体,设AB杆轴力为FN1F_{N1},AC杆轴力为FN2F_{N2}。根据Fy=0\sum F_{y}=0可得FN1sin?α+FN2sin?α?F=0F_{N1}\sin\alpha + F_{N2}\sin\alpha - F = 0Fx=0\sum F_{x}=0可得FN1cos?α?FN2cos?α=0F_{N1}\cos\alpha - F_{N2}\cos\alpha = 0,联立求解得到FN1F_{N1}FN2F_{N2}的值。如果FN1F_{N1}为负,则AB杆受压,反之受拉。
    • 参考来源:

二、截面法例题

  • 例题2
    • 已知某桁架结构,求指定杆件的内力。
    • 计算步骤:
      • 先求支座反力(同结点法)。

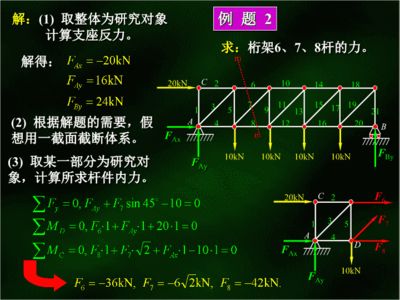

      • 用一个适当的截面将桁架截开,使要求内力的杆件被截断,取其中一部分为隔离体。截面上的未知力个数一般不超过3个,这样可以利用平面汇交力系平衡条件求解。

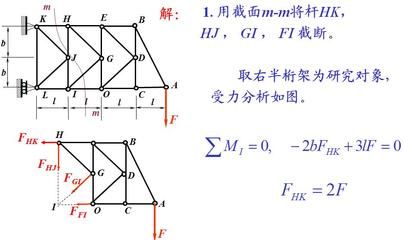

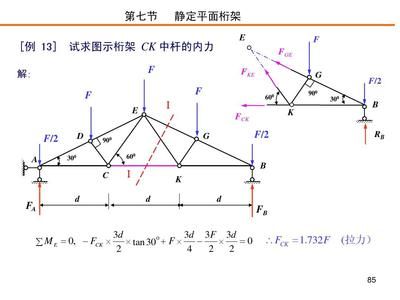

      • 例如,对于一个平行弦桁架,要计算中间某斜杆的内力。假设竖向荷载作用下,求出支座反力后,用截面截断包含该斜杆以及其他两根杆件的部分桁架,取左边部分为隔离体。设斜杆内力为FNF_{N},根据隔离体的平衡条件(如竖向力平衡、水平力平衡或者对某点的力矩平衡)列出方程求解FNF_{N}
    • 参考来源:

三、零力杆判断例题

  • 例题3
    • 已知桁架结构,判断零力杆。
    • 判断方法及示例:
      • L型结点:结点上无荷载,则相连的两杆轴力为0。例如桁架中有一个L型结点,该结点除了连接两根杆件外无其他荷载作用,则这两根杆件为零力杆。
      • T型结点:三杆结点、且结点上无外力不在一直线上的两杆结点,若结点上无荷载,则不在同一直线上的两杆轴力为0。例如桁架中的一个T型结点,有一根杆与另外两根杆不在同一直线上,且该结点无荷载作用,则另外两根不在同一直线上的杆为零力杆。
    • 参考来源:
