桁架计算

宿迁加固改造设计公司12秒前1阅读0评论

桁架计算是结构工程中的一个重要环节，它涉及对桁架结构的力学分析、设计和优化。桁架是一种由许多杆件组成的平面或空间结构，其承载能力取决于杆件的几何形状、材料特性和连接方式。，，在桁架计算中，首先需要确定桁架的类型（如三角形、梯形等），然后根据受力情况选择合适的杆件布置方案。通过力学原理和公式，计算出各个杆件的内力和变形，从而评估整个桁架的稳定性和承载能力。，，为了确保桁架的安全和高效使用，还需要进行一系列的设计调整和优化工作。这包括考虑风荷载、地震作用、温度变化等因素对桁架的影响，以及采用先进的计算机辅助设计（CAD）软件来进行精细化设计。，，桁架计算是一项复杂的工程任务，需要综合考虑多种因素，以确保桁架结构的安全性、经济性和实用性。

一、桁架计算的相关概念

计算简图的特点与假定
- 平面桁架计算简图的特点是所有结点都是铰结点，在结点荷载作用下，各杆内力中只有轴力。其基本假定包括：桁架中的各结点都是光滑的理想铰结点；各杆轴线都是直线，且在同一平面内并通过铰的中心；荷载及支座反力都作用在结点上且在桁架平面内。这些假定保证了桁架中各结点均为铰结点，各杆内只有轴力，都是二力杆。不过实际桁架与上述假定存在差别，如钢桁架及钢筋混凝土桁架中的结点有很大刚性，各杆轴线不可能绝对平直，荷载也不完全作用在结点上，但按理想桁架计算的应力是主应力，其他因素产生的应力是次应力。
桁架的分类
- 按几何外形分
  - 平行弦桁架。
  - 折弦桁架。
  - 三角形桁架。
- 按有无水平支座反力分
  - 梁式桁架。
  - 拱式桁架。
- 按几何组成分
  - 简单桁架：由一个基本铰结三角形开始，依次增加二元体组成的桁架。
  - 联合桁架：由几个简单桁架按几何不变体系的简单组成规则而联合组成的桁架。
  - 复杂桁架：不属前两种方式组成的其他桁架。

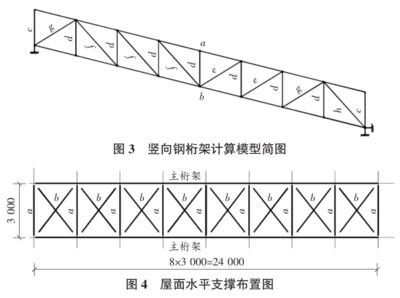

桁架杆件的分类与相关名词解释
- 桁架的杆件按其所在位置分为弦杆和腹杆。弦杆又分为上弦杆和下弦杆，腹杆也分为斜杆和竖杆。两支座之间的水平距离称为跨度，支座联线至桁架最高点的距离称为桁高。弦杆上相邻两结点之间的区间称为节间，其间距称为节间长度。

二、桁架内力计算方法

结点法

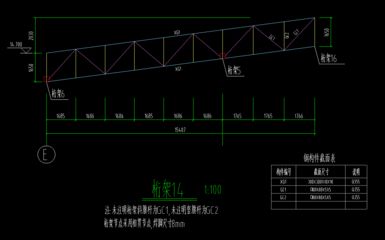

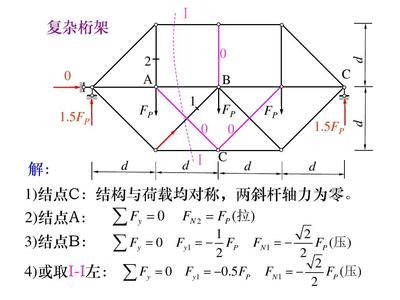

- 计算桁架内力时可截取桁架中的一部分为隔离体，当所取隔离体仅包含一个结点时，这种方法叫结点法。取某一结点为隔离体时，由于结点上的外力与杆件内力组成一平面汇交力系，则独立的平衡方程只有两个，即ΣFx = 0，ΣFy = 0，可解出两个未知量。在一般情况下，用结点法进行计算时，其上的未知力数目不宜超过两个，以避免在结点之间解联立方程。结点法用于计算简单桁架很方便，计算顺序按几何组成的相反次序进行，即从最后一个二元体开始计算。桁架杆件内力的符号规定为轴力以使截面受拉为正，受压为负，在取隔离体时，轴力均先假设为正，即轴力方向用离开结点表示。桁架中常有一些特殊形式的结点，掌握这些特殊结点的平衡条件，可使计算大为简化，例如：
  - L型结点：不在一直线上的两杆结点，当结点不受外力时，两杆均为零杆；若其中一杆与外力F共线，则此杆内力与外力F相等，另一杆为零杆。
  - T型结点：两杆在同一直线上的三杆结点，当结点不受外力时，第三杆为零杆。
  - X型结点：四杆结点两两共线，当结点不受外力时，则共线的两杆内力相等且符号相同。
  - K型线点：这也是四杆结点，其中两杆共线，另两杆在该直线同侧且与直线夹角相等，当结点不受外力时，则非共线的两杆内力大小相等但符号相反。
截面法
- 如果截取的隔离体包含两个及以上的结点，这种方法叫截面法，但文档未详细阐述其计算过程，只重点介绍了结点法。

三、桁架重量计算

钢管桁架重量计算公式：W = Σ(LDiρi)/1000，其中W为桁架的重量，LDi为第i个钢管的长度，ρi为第i个钢管的密度。常见的钢管密度为7850千克/立方米。钢管节点重量计算公式：W = Σ(mg)，其中W为节点的重量，m为节点上的钢管质量，g为重力加速度。需要注意的是，以上公式仅供参考，实际的重量计算可能会因桁架的结构设计、材料选型、节点连接方式等因素而有所不同，最好由专业的结构工程师进行设计和计算。

四、桁架的强度与稳定性计算

杆件强度计算
- 涉及上弦杆的毛截面积、回转半径，下弦杆的毛截面积、回转半径，竖杆的毛截面积、回转半径，斜杆的毛截面积、回转半径，上弦杆计算压应力、拉应力，竖杆压应力，斜杆拉应力等的计算，但未详细阐述计算过程，仅给出相关概念与计算公式的框架。
杆件稳定性计算
- 包含弦杆的计算长度、竖杆斜杆计算长度、上弦杆长细比、下弦杆长细比、斜杆长细比、竖杆长细比，根据λ选取的稳定系数，上弦杆受压稳定性计算，竖杆受压稳定性计算等内容，同样未详细阐述计算过程，仅给出相关概念与计算公式的框架。
