桁架图解法例题及解析

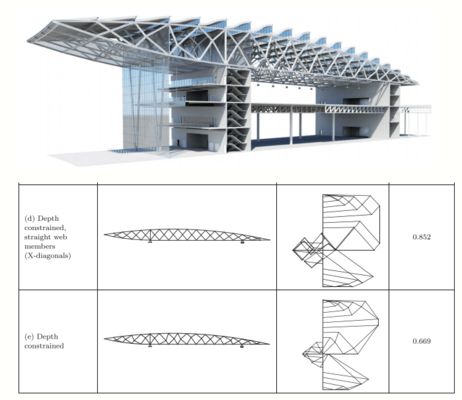

桁架图解法是一种用于解决结构力学问题的图形化方法。它通过将复杂的结构分解为多个简单的桁架单元，然后将这些单元连接起来形成一个整体的结构模型。这种方法可以帮助我们更好地理解和分析结构的性能，例如强度、稳定性和疲劳寿命等。，，在解析桁架图解法时，我们需要关注以下几个步骤：确定桁架的类型和尺寸；根据载荷条件和约束条件建立方程组；解方程组得到各个桁架单元的内力和位移；将这些结果应用到整个结构模型中，得到结构的总性能。，，需要注意的是，桁架图解法虽然简单易懂，但是其精度受到很多因素的影响，如桁架单元的划分、节点连接方式、材料特性等。在实际应用中，我们需要根据具体情况进行适当的调整和优化。

桁架图解法例题及解析示例

• 例题：有一桁架结构，受到半跨单位力的作用，桁架左端有向下的集中力（假设为0.5），求桁架各杆件内力。
  • 解析步骤
    1. 求解支座反力：首先根据力的平衡方程求解桁架的支座反力。在这个例子中，根据整体结构的受力平衡，可计算出支座反力的大小和方向等信息。

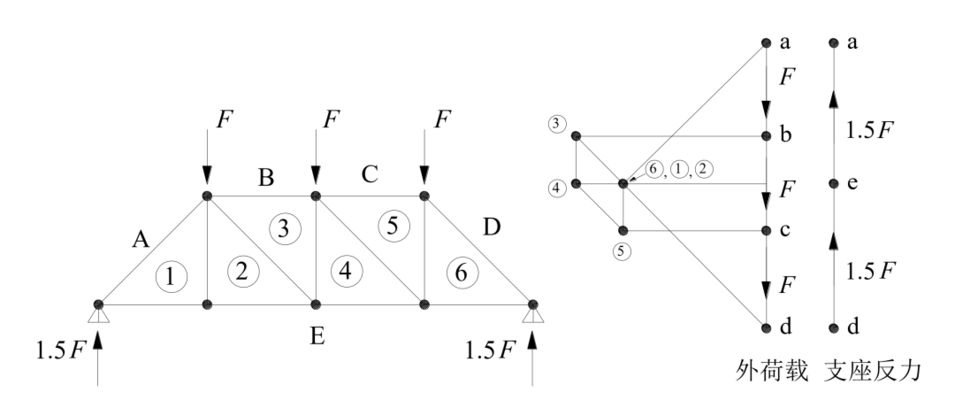

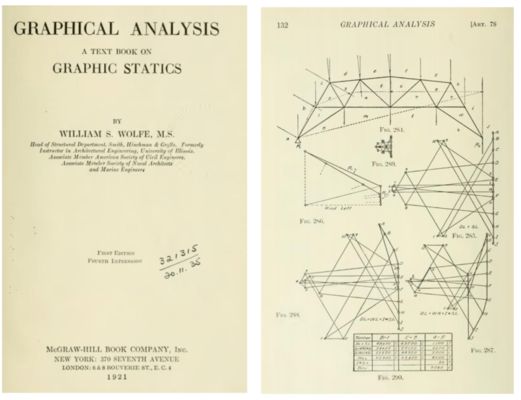

    2. 区域编号：以固定的方向（如顺时针方向）确定外力（包括支座反力）之间区域的编号，例如采用a，b，c，d等英文字母定义外力区域；然后用数字定义桁架杆件之间区域，如1，2，3，4，5等。这样不管外力还是杆件轴力，都可以用区域编号命名，如左端支座反力可以命名为m - a（顺时针）。
    3. 定义内力图比例尺：确定一个合适的内力图比例尺，即单元力的长度，这个比例尺用于后续内力矢量图的绘制，方便根据长度来确定力的大小。
    4. 绘制外力矢量图：按外力的方向依次序画出桁架的外力矢量图。在图中力的大小按比例尺画出，力的方向由力矢量的起点编号和终点编号定义。例如，桁架左端外力为0.5的向下的集中力，那么在图中表示为0.5个单元力的长度，而且力的方向为a - b（向下）。
    5. 分析节点内力：以节点为基准，画出该节点上的杆件的内力矢量。例如对于节点I，按顺时针，节点上的作用力为a - b的外力，b - 1的上弦杆内力，1 - a的端竖杆内力。按桁架的上弦杆的方向，b - 1的上弦杆内力如图3黑线所示，即b - 1的上弦杆内力的力矢量在黑直线上；1 - a的端竖杆内力的力矢量在竖直红线上，因此黑线和红线的交点即为两个力矢量的共同端点1。通过这样的方式，可以分析出各杆件内力的大小和方向。在这个例子中，可得出b - 1的上弦杆内力为零，即该段弦杆为零杆；1 - a的端竖杆内力的大小为线段ab的长度，即为0.5，而且按顺时针，1 - a的端竖杆内力的方向为向上，即对着节点I，所以该内力为压力。按照此方法可以继续分析其他节点（如节点II和节点III等）的内力，最终画出整个桁架的内力矢量图，进而得到各杆件的内力系数等信息。
