根据您提供的文本内容，**桁架计算长度系数的方法主要包括确定节点中心到交叉点的距离、考虑两交叉杆长度相等时的具体规定以及适用于不同平面的计算方法**。以下是对桁架计算长度系数方法的具体分析：，，1. **节点中心到交叉点的距离**：在桁架平面内，当节点与交叉点相互连接时，计算长度应取节点中心到交叉点间的距离。，，2. **两交叉杆长度相等的规定**：若两交叉杆长度相等，则按特定规定采用计算长度。，，3. **斜平面系的应用**：对于不平行于桁架平面的斜交平面，如三角形腹杆和十字形截面腹杆，需要采用特定的计算方法。，，4. **无节点板的腹杆计算**：在无节点板的情况下，所有腹杆的计算长度均取其几何长度。，，5. **实例数据的分析**：通过实例数据来分析和讨论实际工程中桁架杆件的计算长度系数。，，6. **法律名词解释**：提供关于桁架杆件、静力学等专业术语的定义和注释，帮助理解文中内容。，，7. **软件应用**：提及使用某些软件来确定单系非支座腹杆在不同情况下的计算长度系数。，，桁架计算长度系数的方法涉及多个方面，包括确定计算长度的基础、针对不同情况的计算规定以及实际应用中的注意事项。这些方法不仅有助于确保结构的稳定性和安全性，也体现了工程设计中细致入微的原则。

桁架计算长度系数的方法

桁架计算长度系数的计算涉及到多个方面，包括桁架杆件的几何特性、节点板的连接情况、以及桁架的工作环境和工作方式等。以下是根据提供的搜索结果整理的计算方法：

1. 桁架杆件的基本概念

在计算桁架杆件的计算长度系数之前，首先需要了解一些基本概念。桁架杆件的几何长度是指节点中心间的距离，而侧向支承点之间的距离则是指桁架弦杆在两个节点之间的距离。这些参数对于计算长度系数至关重要。

2. 计算长度系数的确定

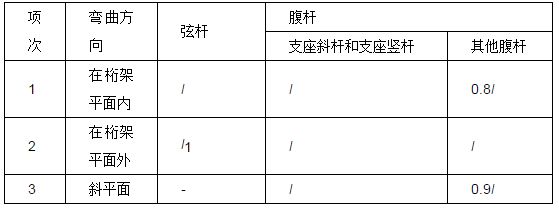

计算长度系数的确定取决于多种因素。对于有节点板的桁架腹杆，在桁架平面内，由于端部的转动受到约束，相交于节点的拉杆越多，约束就越大。因此，一般腹杆的计算长度可以取为0.8倍的腹杆几何长度。在斜平面，节点板的刚度不如在桁架平面内，所以计算长度取为0.9倍的几何长度。对于支座斜杆和支座竖杆，由于端部节点板所连拉杆较少，受到的杆端约束可以忽略不计，因此计算长度取为等于几何长度。在桁架平面外，节点板的刚度很小，不可能对杆件端部有所约束，所以计算长度也取为等于几何长度。

3. 特殊情况下的计算长度

当桁架弦杆侧向支承点之间的距离为节间长度的2倍（即K形连接，中间节点无侧向支承），且两节间的弦杆轴心压力不相同时，该弦杆在桁架平面外的计算长度应按下式确定： $Nll0.750.25201N1$ 。在这个公式中， $lo$ 是K形节点时，弦杆侧向支承点之间的距离为节间长度的2倍，中间节点无侧向支承的情况下，桁架弦杆的平面外计算长度； $li$ 是桁架弦杆侧向支承点之间的距离，即节间长度的2倍； $N$ 是较大压力（两段弦杆中压力较大段的压力值），计算时取正值； $N1$ 是较小压力或拉力（两段弦杆中压力较小段的压力值，或受拉的弦杆拉力值），计算时压力取正值，拉力取负值。

4. 计算长度系数的应用

在使用软件查询杆件计算长度时，用户应充分理解规范给出条款的前提条件。在满足这些前提条件的前提下，可以直接使用规范中给定的长度系数。当前提条件不满足时，用户需要具体问题具体分析，并在充分理解规范意图的情况下，指定杆件计算长度系数，且需保证其数值处于安全范围内。

5. 注意事项

在计算过程中，需要注意的是，软件计算所得的计算长度系数是相对于面外侧向支承长度而言，而不是针对此节点条件下的弦杆自身节间几何长度而言。因此，用户在计算后需仔细区分，以免造成引用错误。此外，当计算所得的计算长度系数小于0.5时，应按0.5计（即不小于单段几何长度）。并且计算长度系数相对于面外侧向支承间距，是一个小于或等于1.0的数值（即不大于面外侧向支承间距）。

通过上述步骤和注意事项，可以有效地计算出桁架杆件的计算长度系数，从而确保桁架结构的安全性和稳定性。
