桁架结构是一种常见的工程结构，其主要由一系列相互垂直的杆件组成。在计算桁架结构时，需要考虑多个因素以确保结构的稳固性和安全性。需要确定桁架的结构形式和尺寸，包括杆件的数量、长度、直径等。根据材料的性质和载荷条件，选择合适的力学模型来描述桁架的受力情况。通过解析或数值方法，对桁架进行静力分析，计算其在各种载荷作用下的内力分布和变形情况。还需要进行动力分析，以评估桁架在地震等动态载荷作用下的性能。通过优化设计参数，如杆件截面、连接方式等，以提高桁架的承载能力和稳定性。整个计算过程需要综合考虑多种因素，确保桁架结构能够满足工程需求并具有足够的安全储备。

桁架结构计算

桁架结构的计算主要包括静定平面桁架轴力的计算，以及动荷载下的力分析。以下是具体的计算方法和步骤：

静定平面桁架轴力的计算

静定平面桁架的计算通常包括以下几个方面：

1. 计算简图：首先，需要建立桁架的计算简图。在这个过程中，要做出一些基本的假定，比如所有结点都是光滑的理想铰结点，各杆轴线都是直线且在同一平面内通过铰的中心，荷载及支座反力都作用在结点上且在桁架平面内。

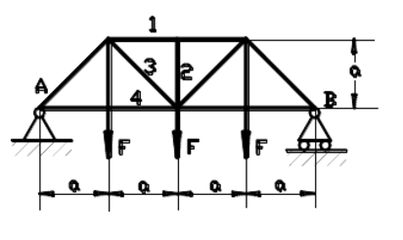

2. 结点法：结点法是一种常用的计算方法，它考虑桁架各结点的平衡，结点承受汇交力系作用。通过逐次建立各结点的投影平衡方程，可以求出所有的未知杆力。这种方法适用于简单桁架。

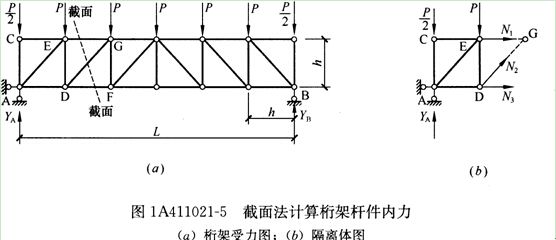

3. 截面法：当需要求少数杆件内力或者对于联合桁架和复杂桁架，结点法无法奏效时，可以使用截面法。这种方法是通过有选择地截断杆件（一般不超过三杆）以桁架的局部为平衡对象，考虑其中任一部分平衡，由平衡方程即可求得所需杆件的轴力。

4. 联合应用结点法和截面法：对于某些特定的桁架，如K式桁架，联合应用结点法和截面法会更加有效。

动荷载下的力分析

对于承受动荷载的桁架，如大跨度桥梁和飞机机翼等，需要进行更为复杂的力分析。这通常涉及到将动荷载转化为等效静荷载进行计算，或者使用更高级的分析方法，如超静定结构的方法或有限元法来求解次应力。

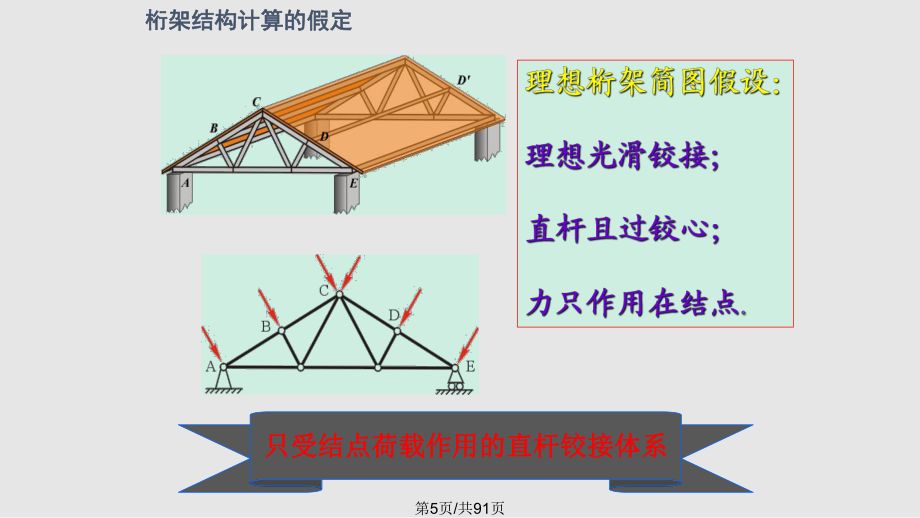

计算假定

在进行桁架结构计算时，通常会做出以下假定：

1. 组成桁架的所有各杆都是直杆，所有各杆的中心线（轴线）都在同一平面内，这一平面称为桁架的中心平面。
2. 桁架的杆件与杆件相连接的节点均为铰接节点。
3. 所有外力（荷载和支座反力）都作用在桁架的中心平面内，并集中作用于节点上。

计算步骤

桁架结构的设计步骤包括确定基本设计参数、钢桁架楼承板长度的确定、根据使用阶段计算并初步选定钢桁架楼承板的类型、检查表或检查施工阶段以满足应力要求、确定支座附加钢筋的数量等。

计算工具

对于杆件很多的复杂桁架或空间桁架，最好的选择应是计算机方法。现代工程中，通常会使用专门的计算软件来进行桁架结构的计算，这些软件能够处理大量的数据和复杂的计算过程，从而提高计算的效率和准确性。

综上所述，桁架结构的计算是一个复杂的过程，需要考虑多种因素和采用适当的方法。在实际工程中，工程师们通常会结合理论计算和计算机模拟来进行设计和分析。
