桁架结构体系是一种重要的工程结构形式，它主要由一系列梁和柱组成，通过这些梁和柱的相互连接来支撑整个结构。桁架结构体系具有很高的稳定性和承载能力，因此在桥梁、高层建筑、大跨度空间结构等领域得到了广泛应用。，，桁架结构体系的主要特点是其高度的灵活性和可塑性，这使得它可以适应各种复杂的设计要求。由于桁架结构体系的自重较轻，因此可以减轻建筑物的重量，降低基础的负荷，从而节省建设成本。，，在实际应用中，桁架结构体系可以根据不同的需求进行设计和优化。为了提高结构的抗震性能，可以在桁架结构体系中加入阻尼器等减震装置；为了提高材料的利用率，可以采用高强度低密度的材料进行制作。，，桁架结构体系是一种高效、经济且具有良好性能的结构形式，它在现代建筑工程中的应用越来越广泛。

桁架结构体系概述

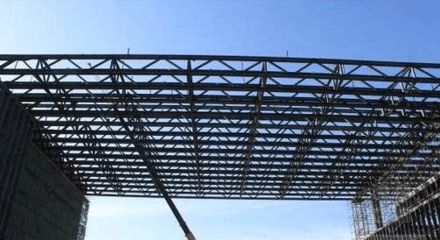

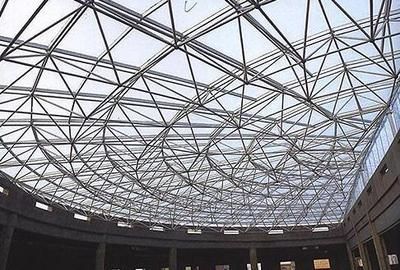

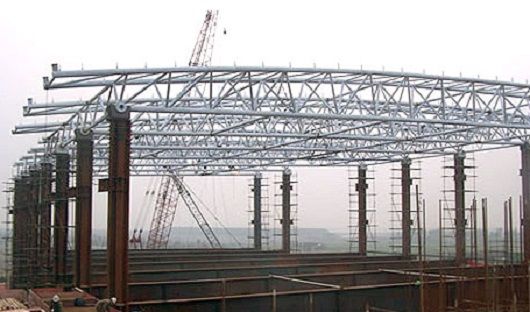

桁架结构体系是一种由杆件通过铰链连接而成的结构形式，其主要特点是杆件内力为轴向力（拉力或压力），能够充分发挥材料的作用，节约材料，减轻结构重量。桁架结构的优点在于受力合理、计算简单、施工方便、适应性强，并且对支座没有横向推力，因此在工程中得到了广泛的应用。桁架结构通常用于大跨度结构建筑，如体育馆、影剧院、展览馆等公共建筑。

桁架结构的类型

桁架的形式多样，包括三角形、梯形、拱形、无斜腹杆式和三铰拱式等形式。选择哪种类型的桁架需要综合考虑建筑的功能要求、跨度和荷载大小。例如，当建筑跨度在36m以上时，通常会选择钢桁架；跨度在36m以下时，则一般可选用钢筋混凝土桁架。此外，当所处环境的相对湿度大于75%或存在腐蚀性介质时，不宜选用木桁架。

桁架结构的应用实例

在上海大剧院的设计中，采用了交叉刚接钢桁架结构作为屋盖体系。这种设计不仅满足了建筑的跨度要求，还提供了良好的抗扭刚度和双向抗弯刚度，增强了结构的整体稳定性。此外，月牙形屋架采用无斜腹杆屋架，既满足了建筑对钢屋盖内部纵向交通的要求，又减少了杆件数量，简化了节点构造。

桁架结构与其他结构形式的比较

与实腹梁相比，桁架结构通过使用稀疏的腹杆代替整体的腹板，并且杆件主要承受轴心力，从而能够节省钢材和减轻结构自重。这使得桁架特别适用于跨度或高度较大的结构。此外，桁架还便于按照不同的使用要求制成各种需要的外形。

结论

由于版权和访问权限的原因，我无法直接提供桁架结构体系的图片。不过，您可以通过搜索引擎输入“桁架结构体系图片”来查找相关的图像资源。这些图片可以帮助您更直观地理解桁架结构的各种类型和应用实例。
