螺旋楼梯施工图怎么画的图片（cad绘制螺旋楼梯施工图的步骤和技巧和技巧）

绘制螺旋楼梯施工图是建筑工程领域的一项重要技能，它不仅需要精确的几何计算，还需要熟练运用CAD软件。以下是绘制螺旋楼梯施工图的基本步骤和技巧：，，1. **确定设计参数**：根据实际需求确定螺旋楼梯的高度、宽度、踏步数以及旋转半径等参数。，2. **绘制基础平面图**：使用CAD软件绘制出螺旋楼梯的基础平面图，包括楼梯段、平台和休息平台等部分。，3. **添加楼梯段**：在基础平面图上绘制螺旋楼梯的每个梯级，并标注尺寸。可以使用CAD中的“偏移”或“镜像”功能来实现连续的梯级。，4. **制作旋转视图**：为了便于施工人员理解楼梯结构，需要制作旋转视图。这通常通过将楼梯段沿着垂直方向投影到水平面上来实现。，5. **标注细节**：在图纸上详细标注楼梯的尺寸、材料规格、施工要求等信息。，6. **检查与修改**：完成初步设计后，应仔细检查图纸，确保所有信息准确无误，并进行必要的修改完善。，，通过遵循这些步骤和技巧，可以高效地绘制出螺旋楼梯施工图，为施工提供准确的指导。

螺旋楼梯施工图的绘制通常涉及到CAD（计算机辅助设计）软件的应用。以下是根据搜索结果得到的一些关于如何使用CAD绘制螺旋楼梯施工图的步骤和技巧：

1. 基本绘制步骤：首先，需要在CAD中画出楼梯的基本轮廓。这通常包括画一条弧线作为楼梯的一边，然后通过偏移命令创建另一条平行的弧线，以定义楼梯的宽度。接着，使用射线命令从圆心画出等分的射线，作为踏步线。最后，通过修剪命令去除多余的线条，完成楼梯的基本形状。

2. 三维建模：对于更复杂的三维螺旋楼梯，可以先画一个阶梯，然后进行阵列环形阵列，创建出在同一水平面上的楼梯。接着，对每个楼梯进行垂直方向的位移，以形成螺旋效果。还可以通过旋转实体并沿Z轴向上移动距离的方式来构建楼梯的三维模型。

3. 使用专业软件：有些情况下，可能需要使用专业的建筑设计软件，如天正建筑，来进行楼梯的绘制。这些软件通常提供了更多的预设模板和工具，使得绘制过程更加简便和规范。

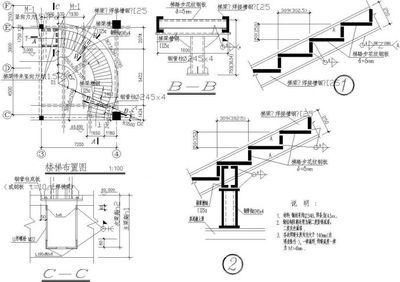

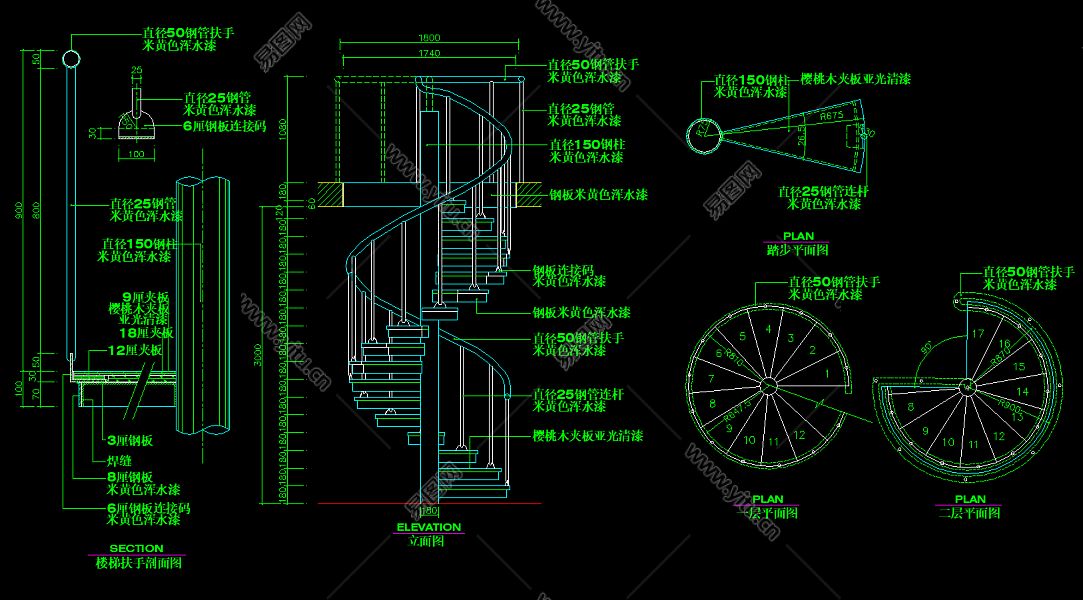

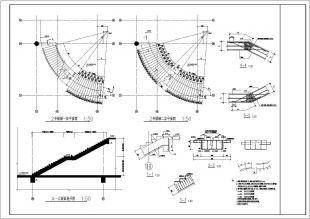

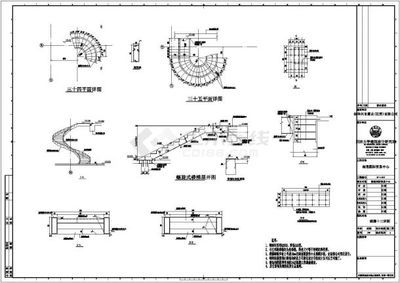

4. 参考现有图纸：在网上可以找到许多现成的螺旋楼梯CAD施工图，这些图纸可以作为参考，帮助设计师更好地理解和掌握螺旋楼梯的绘制技巧。例如，土木在线提供了多种螺旋楼梯的CAD施工图下载，其中包括平面图、剖面图、立面图等详细图纸。

需要注意的是，绘制螺旋楼梯施工图时，不仅要考虑楼梯的外观和尺寸，还要考虑到结构的安全性和稳定性。因此，在设计过程中，应该结合实际的工程要求和材料特性，进行合理的结构分析和细节处理。
