桁架结构是现代建筑和工程中常用的一种支撑结构，其设计旨在通过杆件的连接来承受荷载并传递力。根据不同的特征和用途，桁架可以分为多种类型。以下是几种常见的桁架类型：，，1. **平行弦桁架**， - **特点**：这种桁架便于布置双层结构，且标准化生产较为容易，但杆力分布可能不够均匀。， - **应用**：适用于需要双层布局的建筑，如多层住宅或办公楼。，，2. **三角形桁架**， - **特点**：三角形桁架的杆力分布不均匀，构造布置较困难，但斜面设计符合屋顶排水需求。， - **应用**：常用于屋顶结构，特别是需要良好排水系统的场合。，，3. **复杂桁架**， - **特点**：不同于前两种的其它静定桁架，复杂桁架具有独特的受力特性，主要承担轴力，没有弯矩和剪力。， - **应用**：适用于需要高强度和稳定性的结构，如大跨度桥梁或高层建筑的支撑系统。，，4. **拱式桁架**， - **特点**：拱式桁架在竖向荷载作用下，不仅产生竖向反力，还产生水平反力，整体性较好，便于施工，跨越能力强。， - **应用**：适用于需要跨越能力强的桥梁或隧道结构。，，5. **按几何组成分类**， - **梁式桁架**：在竖向荷载作用下，只产生竖向反力、而不产生水平反力的桁架。， - **拱式桁架**：在竖向荷载作用下，不仅产生竖向反力、而且产生水平反力的桁架。，，6. **按力学性能分类**， - **预应力混凝土桁架**：利用预应力技术提高材料利用率，适用于需要高强度的结构。， - **钢与混凝土组合桁架**：结合钢材和混凝土的优点，适用于需要轻质高强结构的场合。，，7. **按形状分类**， - **平面桁架**：三角形网格和四边形网格两种形状，适用于各种

根据提供的搜索结果，桁架主要有以下几种类型：

按材质分类：
- 铝质桁架：轻巧、灵活、安全可靠，可随意组合，拆装方便，可分为三管铝质桁架、四管铝质桁架、铝管焊接桁架。
- 钢质桁架：粗管与细管、三角形与四边形的组合，刚度大、跨度大、造型宏伟。
- 齿柱桁架：外形美观，结构灵活，材质轻便，千变万化的造型配上色彩各异的灯管，使整个展位更加绚丽、明亮。
- 球节球杆：十八孔铝球节，可与直径为22mm和30mm的两种铝合金球杆连接，其中Ф30球杆槽口还可与八通展具联接。
- 插板：插板宽有150、200mm两种规格，造型有圆形、三角形等，外形美观，轻巧灵活，可使展台产生通透效果，艺术感强。
- 铝焊接桁架：质地轻便、外形新颖、美观、可用于各种展台造型。
- 蝶形桁架：可广泛用于各种不同行业的展览会、拆装、运输方便。
- LH系列：直管与斜管的搭配，可广泛用于各种造型的展台，全组装式结构，安装拆卸方便，可实现大跨度连接。

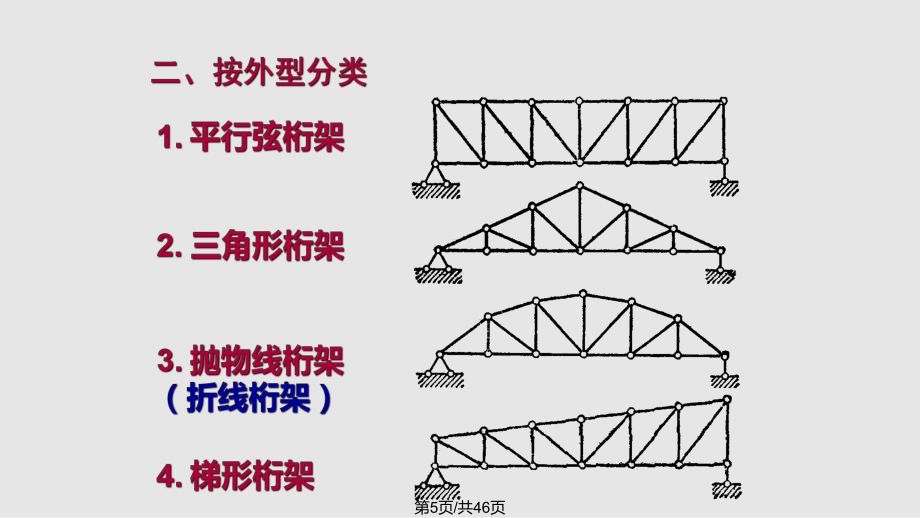

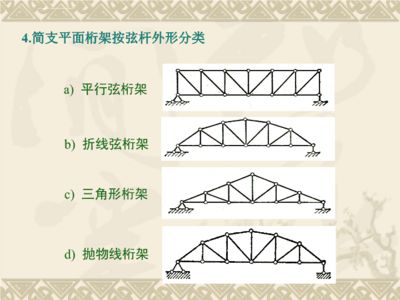

按外形分类：
- 平行弦桁架：便于布置双层结构；利于标准化生产，但杆力分布不够均匀。
- 折弦桁架：如抛物线形桁架梁，外形同均布荷载下简支梁的弯矩图，杆力分布均匀，材料使用经济，构造较复杂。
- 三角形桁架：杆力分布更不均匀，构造布置困难，但斜面符合屋顶排水需要。
- 梯形桁架：形状与同跨度同荷载简支梁的弯矩图相似，弦杆受力较为均匀，与柱可以做成铰接或者刚接。
- 人字形桁架：将人字形桁架的坡度设置成0即为平行弦桁架，平行弦桁架的上下弦均水平，弦杆和腹杆等长，节点形式相同，非常有利于标准化的生产，有利于生产工期，但它和人字形、梯形桁架相比，桁架形状和弯矩图偏差较大，造成杆件内力不均匀。

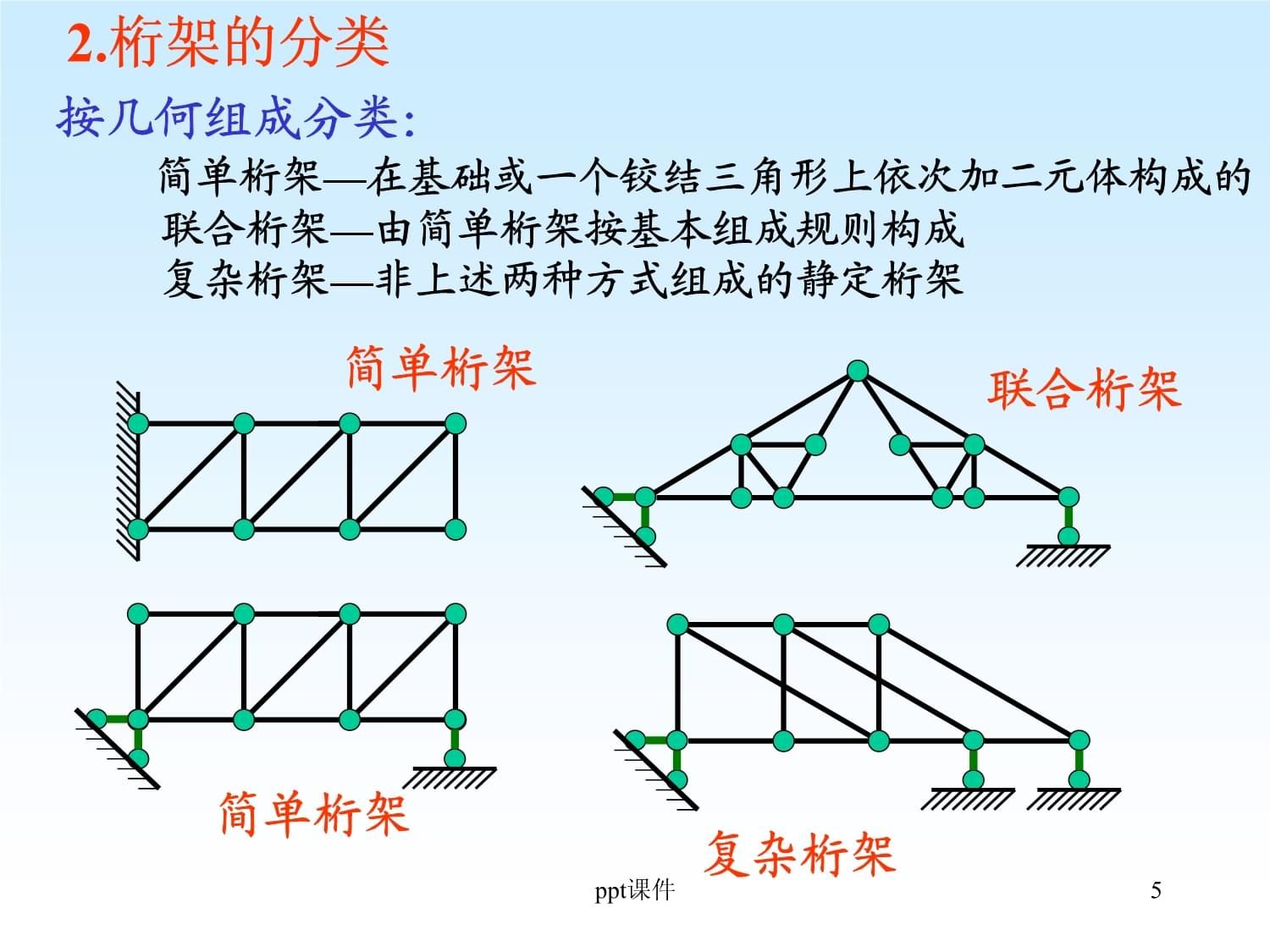

按几何组成方式分类：
- 简单桁架：由一个基本铰结三角形依次增加二元体组成。
- 联合桁架：由几个简单桁架按几何不变体系的简单组成规则联合组成。
